PROline Prosonic Flow 93
Endress+Hauser
Durchflussmesssensoren P und W (Clamp On / Einbau)
Die Durchflussmesssensoren P und W sowie die Schallgeschwindigkeits-Messsenso-
ren DDU 18 erfüllen alle Anforderungen gemäß Schutzart IP 67 oder IP 68 (bitte beach-
ten Sie die Angaben auf dem Sensortypenschild). Um nach erfolgter Montage im Feld
oder nach einem Servicefall die Schutzart IP 67/68 zu gewährleisten, müssen folgende
Punkte zwingend beachtet werden:
x Es dürfen nur die von E+H gelieferten Kabel mit den dazugehörenden Sensorstek-
kern verwendet werden.
x Die Kabelsteckerdichtungen (1) müssen sauber, trocken und unverletzt in die Dich-
tungsnut eingelegt sein. Gegebenenfalls ersetzen.
x Die Kabelstecker so einführen, dass sie nicht verkanten und anschließend fest bis
zum Anschlag anziehen.

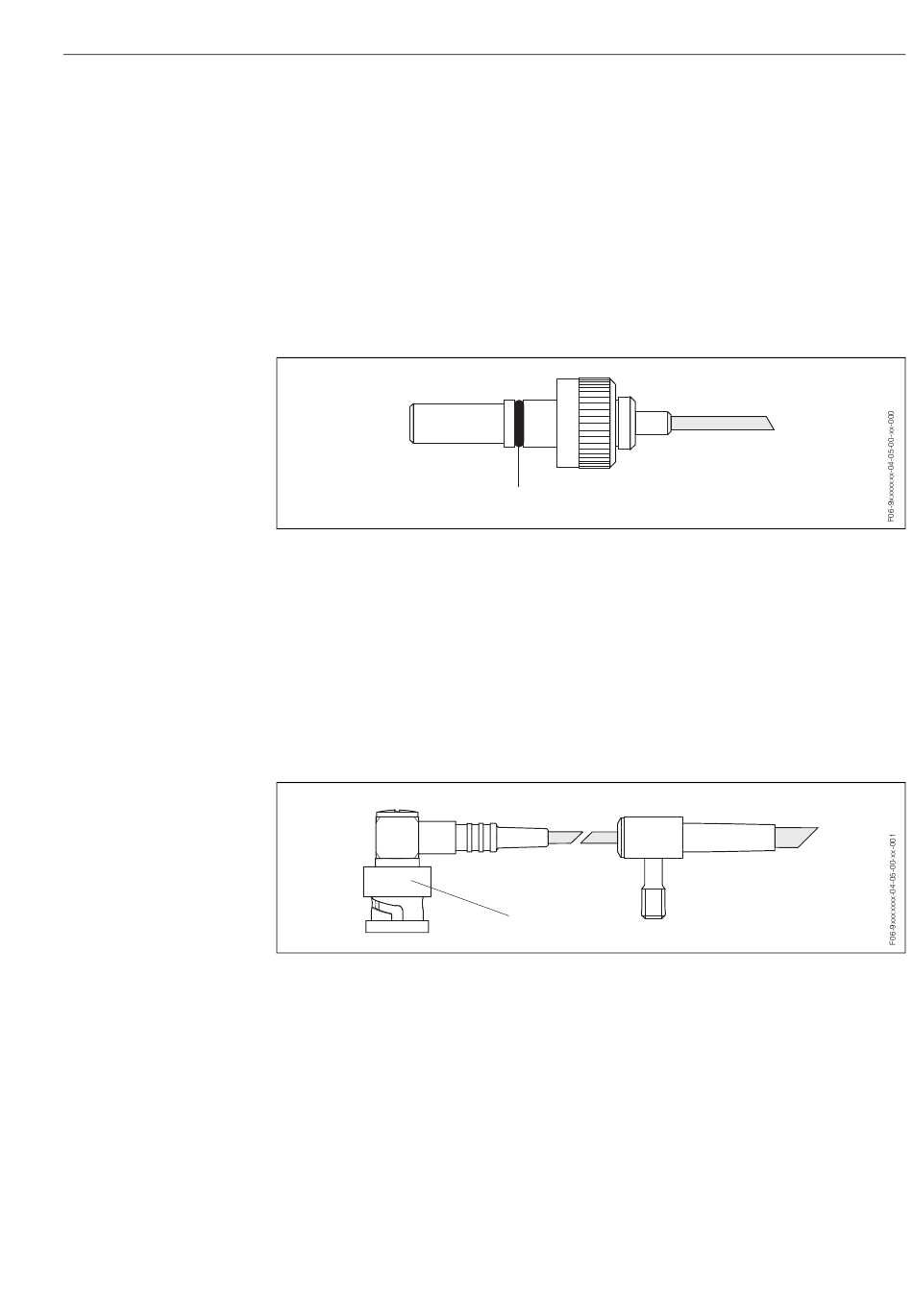

Abb. 52: Montagehinweise zur Schutzart IP 67/68 bei Sensorsteckern
Durchflussmesssensoren U (Clamp On)
Die Durchflussmesssensoren U erfüllen alle Anforderungen gemäß Schutzart IP 52. Um
nach erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 52 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
x Es dürfen nur die von E+H gelieferten Kabel mit den dazugehörenden Sensorstek-
kern verwendet werden.
x Die BNC-Kabelstecker müssen sauber, trocken und unverletzt sein.
x Die BNC-Kabelstecker so einführen, dass sie nicht verkanten und anschließend fest
bis zum Anschlag anziehen.
Abb. 53: Montagehinweise zur Schutzart IP 52 bei BNC-Kabelstecker
1
1
4 Verdrahtung
