22

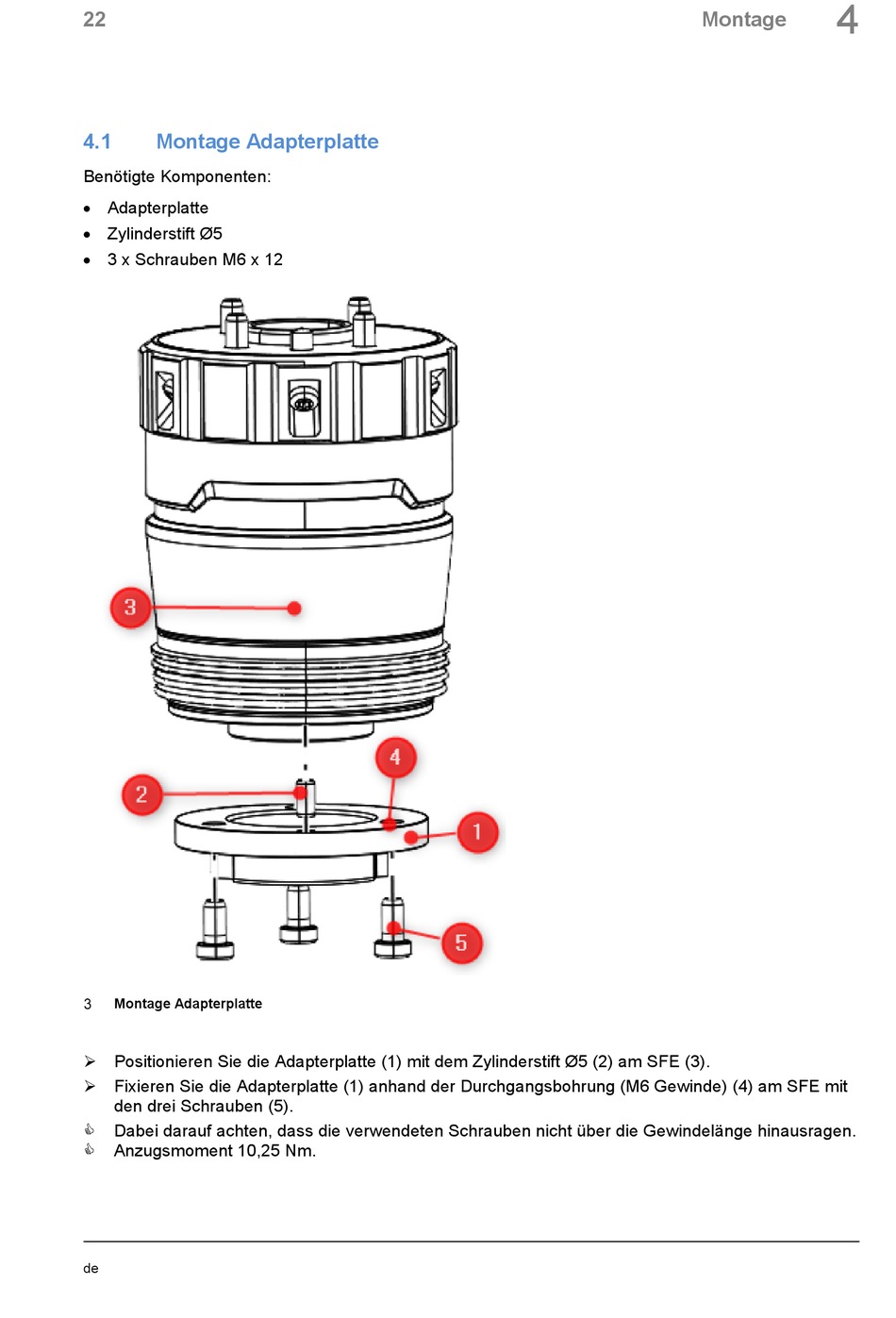

4.1

Montage Adapterplatte

Benötigte Komponenten:
• Adapterplatte
• Zylinderstift Ø5
• 3 x Schrauben M6 x 12
Montage Adapterplatte
 Positionieren Sie die Adapterplatte (1) mit dem Zylinderstift Ø5 (2) am SFE (3).
 Fixieren Sie die Adapterplatte (1) anhand der Durchgangsbohrung (M6 Gewinde) (4) am SFE mit
den drei Schrauben (5).
Dabei darauf achten, dass die verwendeten Schrauben nicht über die Gewindelänge hinausragen.

Anzugsmoment 10,25 Nm.

de
4
Montage
