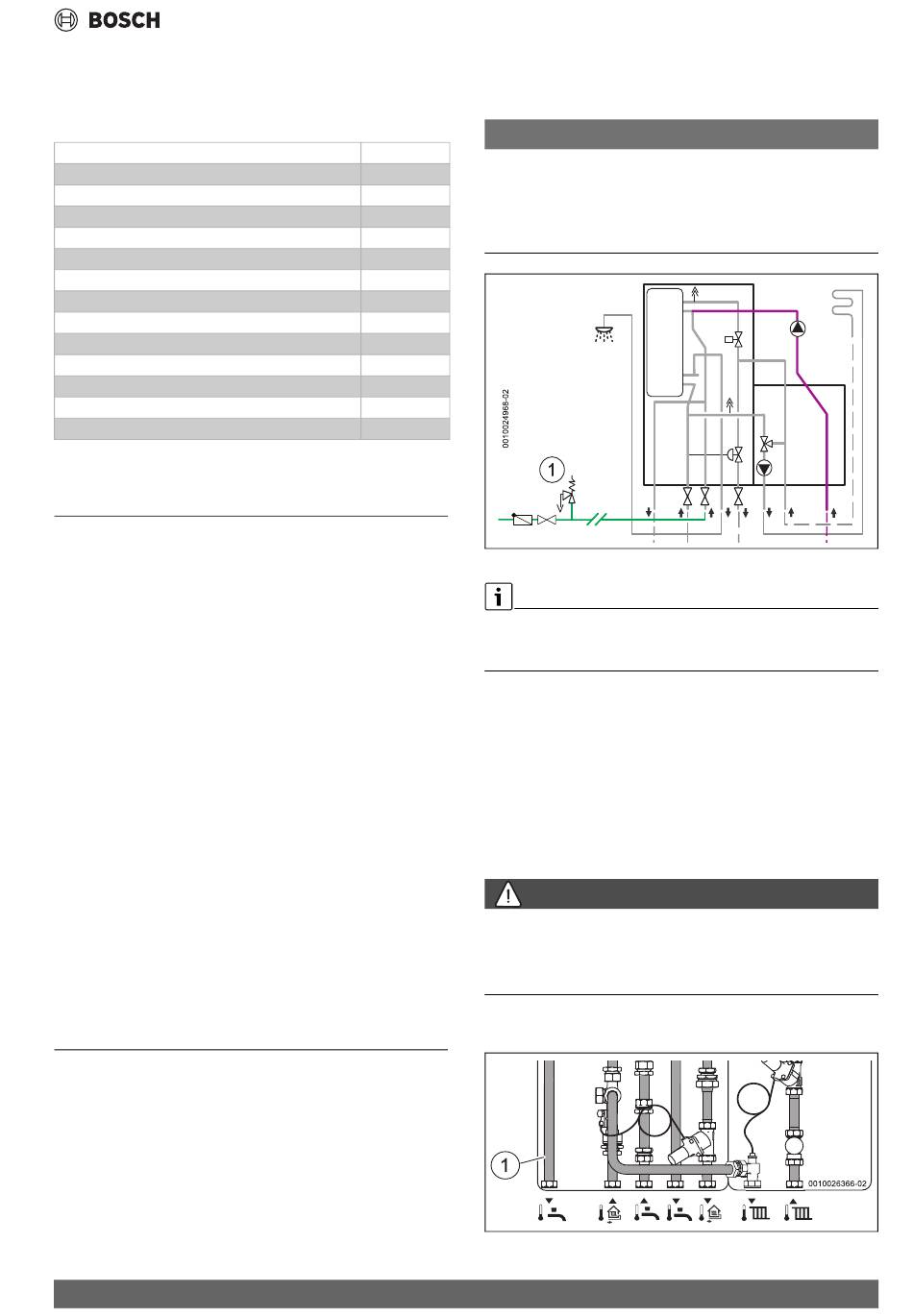

3.7
Zubehör
Eine vollständige Übersicht aller lieferbaren Zubehöre finden Sie in un-
serem Gesamtkatalog. Informationen zur Montage liegen den Zubehören
bei.
Zirkulationspumpenkit
Hochtemperaturabgang für Badheizkörper
Unterputzschrank kurze Version
Unterputzschrank lange Version
Aufputzschrank
Montageanschlussplatte Basismodul
Montageanschlussplatte Heizkreismodul
Dämmung für Aufputzschrank
1)
Kaltwasserzählerbügel
Anbindung Heizkreisverteiler
Wasserschlagdämpfer
Thermisches Schutzventil für Fußbodenheizung 55 °C 7733600574
Hebel für Kugelhähne Set (3 Stück)
Kugelhahn Set (3 Stück)
1) Dann kein Wasserschlagdämpfer in der Station möglich
Tab. 4
Zubehör mit Artikelnummer
4
Vorschriften
▶ Geänderte Vorschriften oder Ergänzungen beachten. Diese Vor-
schriften sind ebenfalls zum Zeitpunkt der Installation gültig.
▶ Für die Montage und den Betrieb der Anlage die landesspezifischen
und örtlichen Normen und Richtlinien beachten.
Regeln der Technik in Deutschland
• DIN-Normen, Beuth-Verlag GmbH - Burggrafenstr. 6, 10787 Berlin
– DIN EN806 (Technische Regeln für Trinkwasserinstallationen)
– DIN EN 1717 (Schutz des Trinkwassers vor Verunreinigungen in
Trinkwasserinstallationen und allgemeine Anforderungen an Si-
cherungseinrichtungen zur Verhütung von Trinkwasserverunreini-
gungen durch Rückfließen)
– DIN 1988 (Teil 100-300), TRWI (Technische Regeln für Trink-
wasserinstallationen)
– DIN 4708 (zentrale Wassererwärmungsanlagen)
– DIN 4753 (Wassererwärmer und Wassererwärmungsanlagen für
Trink- und Heizwasser)
• DVGW, Wirtschafts- und Verlagsgesellschaft, Gas- und Wasser
GmbH, Josef-Wirmer-Str. 1-3, 53123 Berlin
– Arbeitsblatt W 551 (Trinkwassererwärmungs- und Trinkwasser-
leitungsanlagen; Technische Maßnahmen zur Verminderung des
Legionellenwachstums; Planung, Errichtung, Betrieb und Sanie-
rung von Trinkwasserinstallation)
• VDE 0100
• Trinkwasserverordnung 2011: Grenzwerte für die Wasserbeschaf-
fenheit einhalten.
5
Montage
5.1
Allgemeine Hinweise beachten
▶ Die Station so nah wie möglich an der am meisten genutzten Wasser-
zapfstelle montieren.
▶ Beim Montieren der Rohrleitungen die Anschlüsse der Station gegen
Verdrehen sichern.
Zusätzlich erforderliche Bauteile
▶ Den primären Heizkreis mit einem Ausdehnungsgefäß und einem Si-
cherheitsventil gemäß DIN EN 12828 absichern.
Flow 7000 – 6721853163 (2023/05)
Da es bei Verwendung einer Zirkulationsleitung zu Druckerhöhungen
kommen kann:
▶ Im zentralen Kaltwassereintritt ein Sicherheitsventil vorsehen [1].
HINWEIS
7735600520
Wasserschaden durch Druckerhöhung!
7735600637
Wenn die Zirkulationsleitung durch einen zusätzlichen Rückflussverhin-
7735600642
derer in Richtung Kaltwasserseite getrennt wird:
7735600619
▶ Bauseitiges Sicherheitsventil im Trinkwasserkreis der Wohnung ins-
7735600605
tallieren.
7735600611
7735600612
7735600646
7735600640
7735600518
7733600118
7733600592
7733600615
Bild 14 Sicherheitsventil im zentralen Kaltwassereintritt montieren
Weil die Zugänglichkeit zu der Wohnungsstation nicht immer gegeben
ist, empfehlen wir im Primärkreis einen zentralen automatischen Luftab-
scheiders oder eine Entgasung einzusetzen.
▶ An allen tiefsten Anlagenpunkten Entleerhähne montieren.
▶ An allen höchsten Anlagenpunkten Entlüfter montieren.
Rohrleitungen
▶ Die Dimensionierung der Rohrleitungen mit einer Rohrnetzberech-
nung ermitteln. Angegebene Druckverluste der Station beachten.
▶ Rohrleitungen, in denen sich Luft sammeln kann, vermeiden.
▶ Alle Rohrleitungen und Anschlüsse spannungsfrei montieren.
▶ Alle Rohrleitungen zur Station ausreichend (nach landesspezifischen
Richtlinien) dämmen.
GEFAHR
Gesundheitsschäden durch Schadstoffe und Keime.
Wird der Kaltwasserabgang nicht angeschlossen, entsteht ein Totstrang.
▶ Wenn der ab Werk montierte Kaltwasserabgang nicht angeschlossen
wird, dieses Rohr demontieren und verschließen.
▶ Kaltwasserabgang [1] an Rohrleitung anschließen oder demontie-
ren.
Bild 15 Kaltwasserabgang anschließen oder demontieren
