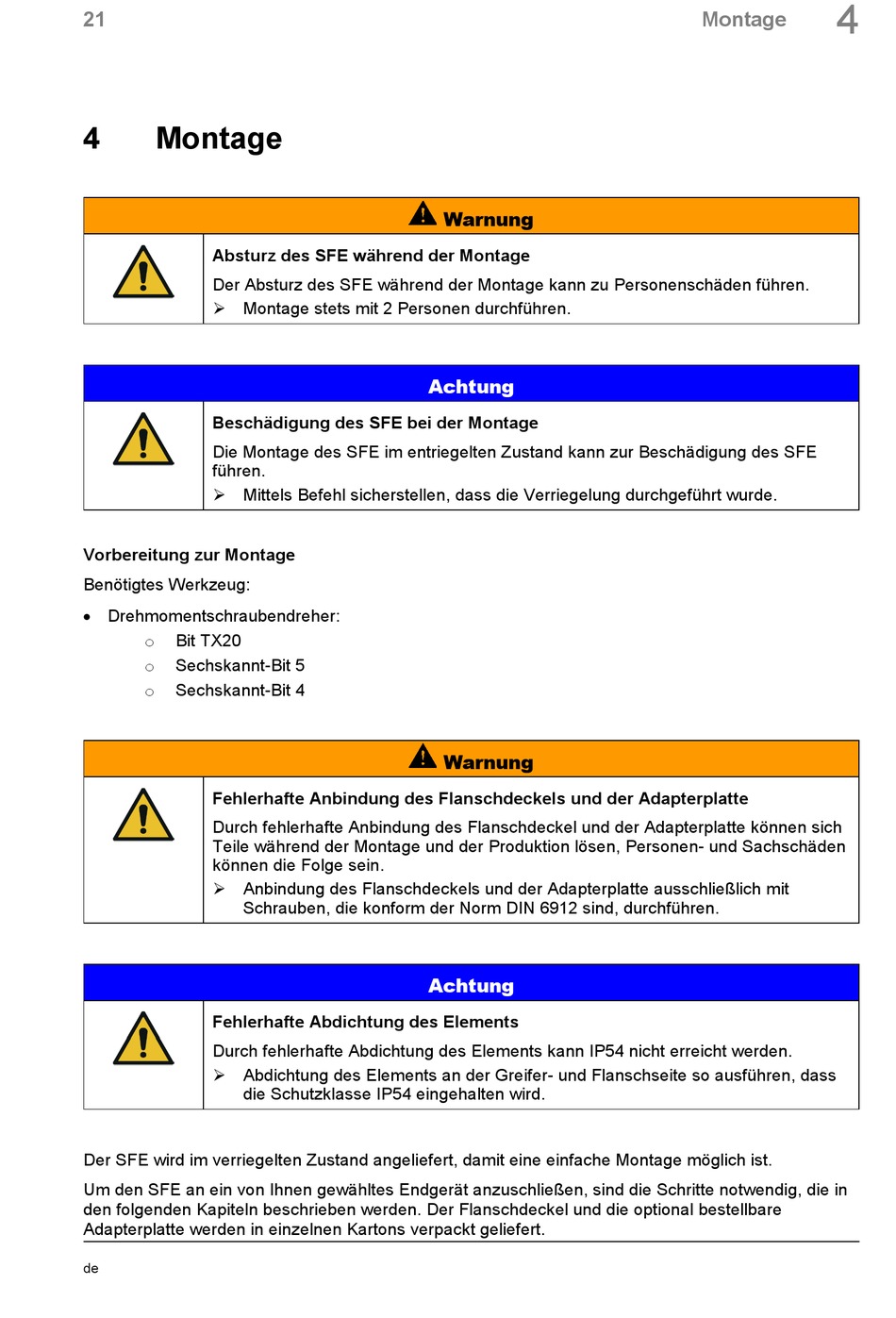

Montage - Bosch Rexroth SMART Flex Effector Betriebsanleitung

21
4

Montage

Absturz des SFE während der Montage
Der Absturz des SFE während der Montage kann zu Personenschäden führen.
 Montage stets mit 2 Personen durchführen.
Beschädigung des SFE bei der Montage
Die Montage des SFE im entriegelten Zustand kann zur Beschädigung des SFE
führen.
 Mittels Befehl sicherstellen, dass die Verriegelung durchgeführt wurde.
Vorbereitung zur Montage
Benötigtes Werkzeug:
• Drehmomentschraubendreher:
o Bit TX20
o Sechskannt-Bit 5
Sechskannt-Bit 4
o
Fehlerhafte Anbindung des Flanschdeckels und der Adapterplatte
Durch fehlerhafte Anbindung des Flanschdeckel und der Adapterplatte können sich
Teile während der Montage und der Produktion lösen, Personen- und Sachschäden
können die Folge sein.
 Anbindung des Flanschdeckels und der Adapterplatte ausschließlich mit
Schrauben, die konform der Norm DIN 6912 sind, durchführen.
Fehlerhafte Abdichtung des Elements
Durch fehlerhafte Abdichtung des Elements kann IP54 nicht erreicht werden.
 Abdichtung des Elements an der Greifer- und Flanschseite so ausführen, dass
die Schutzklasse IP54 eingehalten wird.
Der SFE wird im verriegelten Zustand angeliefert, damit eine einfache Montage möglich ist.
Um den SFE an ein von Ihnen gewähltes Endgerät anzuschließen, sind die Schritte notwendig, die in
den folgenden Kapiteln beschrieben werden. Der Flanschdeckel und die optional bestellbare
Adapterplatte werden in einzelnen Kartons verpackt geliefert.
