WAGO-I/O-SYSTEM 750
750-838 Feldbuscontroller CANopen, D-Sub
Schieben Sie jetzt für die gewünschte Baudrate die entsprechenden
Schiebeschalter auf ON, z. B. für die Baudrate 125 kBd den Schiebeschalter 3.

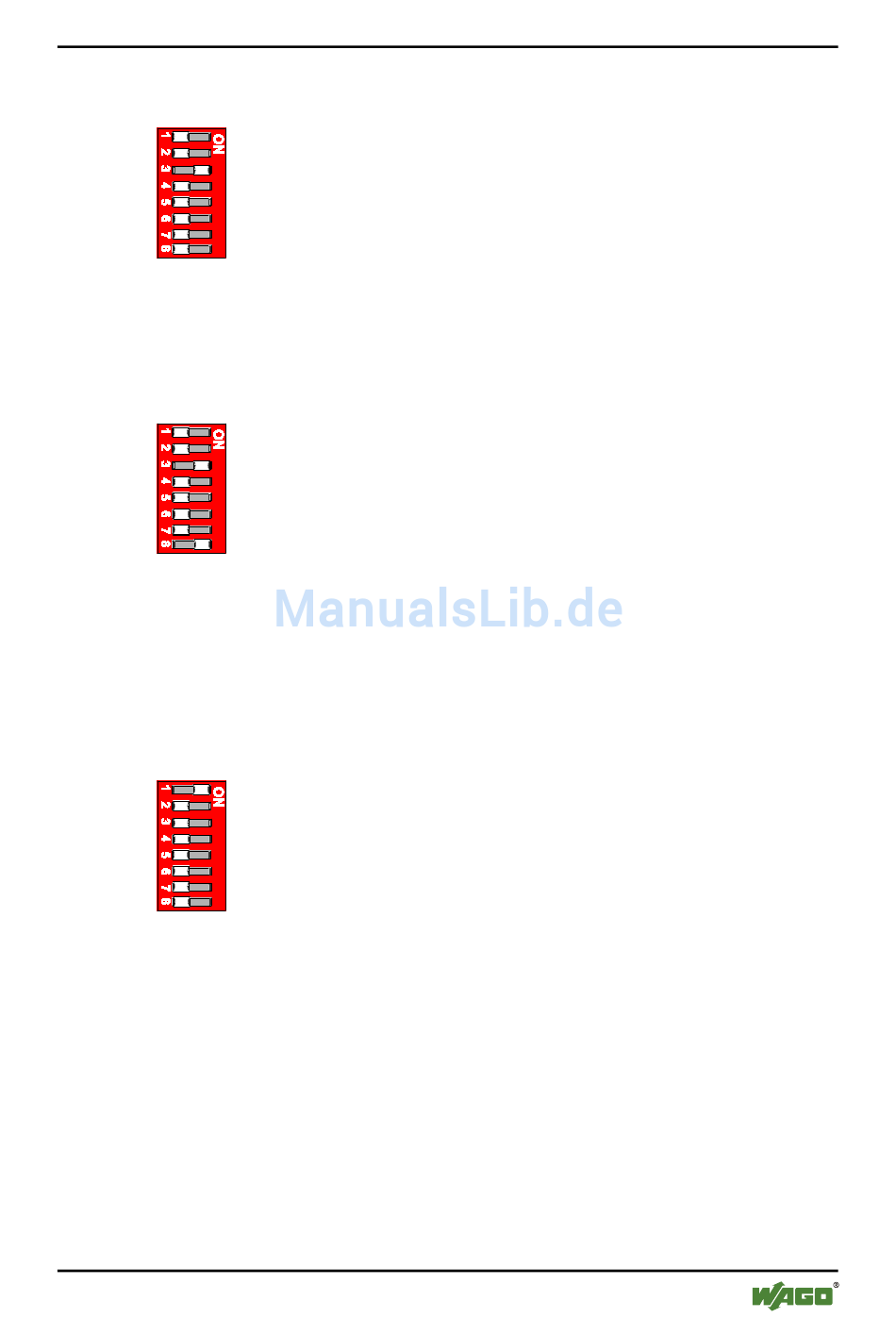

Abbildung 42: Einstellen der Baudrate 125 kBd
Um die neue Einstellung zu speichern, schieben Sie den Schiebeschalter 8
ebenfalls auf ON.
Schalten Sie anschließend die Versorgungsspannung des Feldbuskopplers/-
controllers aus.
Abbildung 43: Speichern der Baudrate 125 kBd
Pos : 41.10 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/F eldbus knoten i n Betri eb nehmen/Eins tell en der Modul-ID - Ü bersc hrift 2 @ 16\mod_1377760281237_6.doc x @ 130143 @ 2 @ 1
8.3

Einstellen der Modul-ID

Pos : 41.11 /Serie 750 ( WAGO-I/O-SYST EM)/In Betri eb nehmen/F eldbus knoten i n Betri eb nehmen/Eins tell en der Modul ID - Die Einstellung der Modul-ID erfolgt bei ausg esc halteter Vers orgungss pannu @ 16\mod_1377760578842_6.doc x @ 130166 @ @ 1
Die Einstellung der Modul-ID erfolgt bei ausgeschalteter Versorgungsspannung.
Hierfür schieben Sie alle Schiebeschalter zunächst wieder in die Stellung „Aus".
Schieben Sie dann die entsprechenden Schiebeschalter für die gewünschte
Modul-ID auf ON, z. B. für die Modul-ID 1 den Schiebeschalter 1.
Abbildung 44: Einstellen der Modul-ID 1
Sobald Sie jetzt die Versorgungsspannung einschalten, befindet sich der
Feldbuskoppler/-controller in dem Zustand INITIALIZATION.
Dabei wird das Prozessabbild anhand der gesteckten Busklemmen erstellt und das
Objektverzeichnis, sofern keine anwendungsspezifische Konfiguration
gespeichert ist, nach dem Default-Mapping initialisiert.
Nach fehlerfreiem Abschluss der Initialisierungsphase wechselt der
Feldbuskoppler/-controller automatisch in den Zustand PRE-OPERATIONAL.
In diesem Zustand ist die Kommunikation über SDOs möglich, mit denen Sie
über Ihre CAN-Master-Software nun verschiedene Einstellungen vornehmen
können:
Handbuch
Version 2.1.0
In Betrieb nehmen 99
