Quicklinks

Handbuch

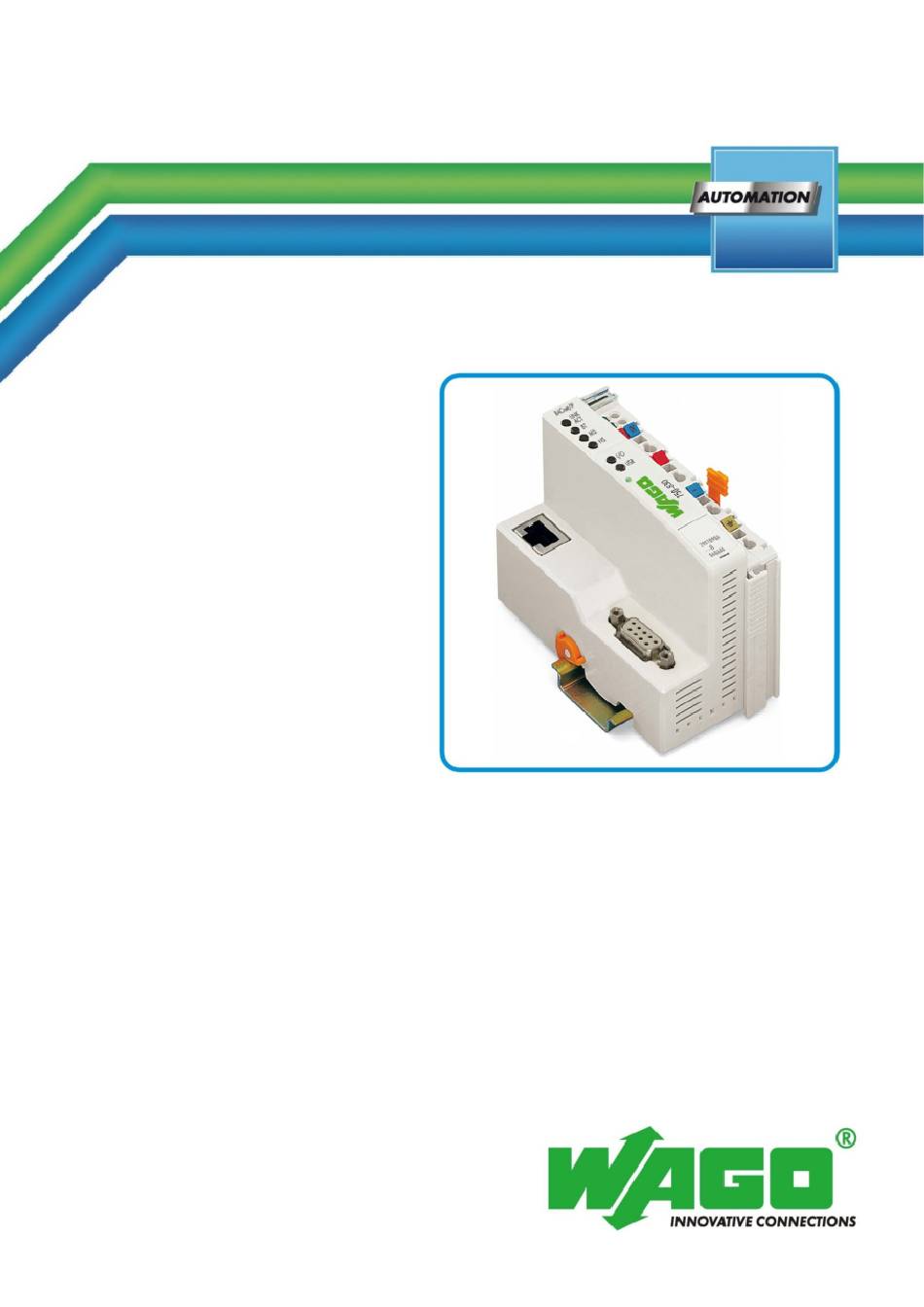

WAGO-I/O-SYSTEM 750
BACnet - Objekte, Eigenschaften, Dienste
BACnet/IP-Controller 750-830
Version 1.0.2, gültig ab HW/SW-Version 03/01.04.27(03)

Werbung

loading

Verwandte Anleitungen für WAGO 750-830

Inhaltszusammenfassung für WAGO 750-830

  • Seite 1 Handbuch WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste BACnet/IP-Controller 750-830 Version 1.0.2, gültig ab HW/SW-Version 03/01.04.27(03)

  • Seite 2: Impressum

    BACnet - Objekte, Eigenschaften, Dienste Pos: 1 /Alle Serien (Allgemeine Module)/Hinweise zur Dokumentation/Impressum für BACnet @ 7\mod_1270125245048_6.doc @ 54909 Impressum © 2010 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. Inhalte dieser Dokumentation sind teilweise dem BACnet-Standard 135-2004 entnommen oder basieren auf dem Originalinhalt.

  • Seite 3: Inhaltsverzeichnis

    Personalqualifikation................14 2.1.3 Bestimmungsgemäße Verwendung der Serie 750......14 2.1.4 Technischer Zustand der Geräte............15 Sicherheitshinweise................. 16 Programmierung des BACnet/IP-Controllers 750-830 ......18 Objekte im nicht-nativen Betrieb ............. 19 Accumulator-Objekt................19 Analog-Value-Objekt................21 Averaging-Objekt..................22 Binary-Value-Objekt................23 Calendar-Objekt ..................24 Command-Objekt..................
  • Seite 4 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.6.1 Struktur ..................60 5.1.6.2 Vorgehensweise des Dienstes............60 5.1.7 UnconfirmedCOVNotification-Dienst ..........61 5.1.7.1 Struktur ..................61 5.1.7.2 Vorgehensweise des Dienstes............61 5.1.8 ConfirmedEventNotification-Dienst ..........62 5.1.8.1 Struktur ..................62 5.1.8.2 Vorgehensweise des Dienstes............62 5.1.9...

  • Seite 5: Inhaltsverzeichnis

    WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis BACnet - Objekte, Eigenschaften, Dienste 5.3.4.3.1 Object Selection Criteria............80 5.3.4.3.2 Read Access Result..............80 5.3.5 ReadPropertyMultiple-Dienst............. 80 5.3.5.1 Struktur ..................81 5.3.5.2 Vorgehensweise des Dienstes............81 5.3.5.3 Parameter des Dienstes ReadPropertyMultiple ......81 5.3.5.3.1 Read Access Specification ............82 5.3.5.3.2...
  • Seite 6 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Ablehnungsgründe ................104 Abbruchgründe..................105 Gesamtliste der BACnet-Objekt-Eigenschaften ........106 Accepted_Modes................... 106 Ack_Required ..................107 Acked_Transitions ................107 Action....................112 Action_Text................... 114 Active_Text................... 114 Adjust_Value..................115 Alarm_Value ..................115 Alarm_Values ..................116 7.10...
  • Seite 7 WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis BACnet - Objekte, Eigenschaften, Dienste 7.48 List_Of_Object_Property_References ..........145 7.49 Log_Buffer .................... 146 7.50 Log_DeviceObjectProperty..............147 7.51 Log_Enable ................... 148 7.52 Log_Interval ..................148 7.53 Low_Limit..................... 149 7.54 Maintenance_Required ................. 149 7.55 Max_Pres_Value ................... 150 7.56 Maximum_Value................... 150 7.57...
  • Seite 8 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.98 Time_Of_Active_Time_Reset .............. 186 7.99 Time_Of_State_Count_Reset ............... 186 7.100 Total_Record_Count ................186 7.101 Tracking_Value..................187 7.102 Units ...................... 187 7.103 Update_Time..................188 7.104 Valid_Samples ..................188 7.105 Value_Before_Change ................189 7.106 Value_Change_Time................189 7.107...
  • Seite 9 WAGO-I/O-SYSTEM 750 Inhaltsverzeichnis BACnet - Objekte, Eigenschaften, Dienste 8.36 First Failed Element Number ..............211 8.37 First Failed Write Attempt ..............211 8.38 First Sequence Number ................. 211 8.39 From State ..................... 212 8.40 I-Am Device Identifier................212 8.41 Initiating Device Identifier ..............212 8.42...
  • Seite 10 Inhaltsverzeichnis WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.86 Reinitialized State of Device..............234 8.87 Relation Specifier.................. 234 8.88 Request....................235 8.89 Requested Octet Count................235 8.90 Requested Record Count............... 235 8.91 Requesting Process Identifier..............236 8.92 Requesting Source................. 236 8.93...

  • Seite 11: Hinweise Zu Dieser Dokumentation

    Stellen Sie darüber hinaus sicher, dass gegebenenfalls jede erhaltene Ergänzung in die Dokumentation mit aufgenommen wird. Pos: 7 /Serie 750 (WAGO-I/O-SYSTEM)/Feldbuskommunikation/BACnet/IP/BACnet - Objekte, Eigenschaften, Dienste (Gültigkeit) @ 8\mod_1276691708634_6.doc @ 57888 Gültigkeitsbereich Die vorliegende Dokumentation gilt für den BACnet/IP-Controller 750-830 und dient als Referenz für verwendete Objekte, Eigenschaften und Dienste.

  • Seite 12: Symbole

    Hinweise zu dieser Dokumentation WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Pos: 8.3 /Alle Serien (Allgemeine Module)/Hinweise zur Dokumentation/Symbole @ 3\mod_1217394197593_6.doc @ 21008 Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird.

  • Seite 13: Darstellung Der Zahlensysteme

    WAGO-I/O-SYSTEM 750 Hinweise zu dieser Dokumentation BACnet - Objekte, Eigenschaften, Dienste Pos: 8.5 /Alle Serien (Allgemeine Module)/Hinweise zur Dokumentation/Zahlensysteme @ 3\mod_1221059454015_6.doc @ 21709 Darstellung der Zahlensysteme Tabelle 1: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal normale Schreibweise Hexadezimal 0x64 C-Notation Binär...

  • Seite 14: Wichtige Erläuterungen

    Pos: 11.3 /Alle Serien (Allgemeine Module)/Wichtige Erläuterungen/Änderungsvorbehalt @ 3\mod_1221060036484_6.doc @ 21718 2.1.1 Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchmusterschutzes sind der WAGO Kontakttechnik GmbH & Co.

  • Seite 15: Technischer Zustand Der Geräte

    Software sowie der nicht bestimmungsgemäße Gebrauch der Komponenten bewirken den Haftungsausschluss der WAGO Kontakttechnik GmbH & Co. KG. Wünsche an eine abgewandelte bzw. neue Hard- oder Software-Konfiguration richten Sie bitte an die WAGO Kontakttechnik GmbH & Co. KG. Pos: 11.7 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 Handbuch...

  • Seite 16: Sicherheitshinweise

    Schalten Sie immer alle verwendeten Spannungsversorgungen für das Gerät ab, bevor Sie es montieren, Störungen beheben oder Wartungsarbeiten vornehmen. Pos: 11.10.2 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheitshinweise/Gefahr/Gefahr: Einbau nur in Gehäusen, Schränken oder elektrischen Betriebsräumen! @ 6\mod_1260180556692_6.doc @ 46730 GEFAHR Einbau nur in Gehäusen, Schränken oder elektrischen Betriebsräumen! Das WAGO-I/O-SYSTEM 750 mit seinen Geräten ist ein offenes...
  • Seite 17 WAGO-I/O-SYSTEM 750 Wichtige Erläuterungen BACnet - Objekte, Eigenschaften, Dienste ACHTUNG Reinigung nur mit zulässigen Materialien! Reinigen Sie verschmutzte Kontakte mit ölfreier Druckluft oder mit Spiritus und einem Ledertuch. Pos: 11.12.4 /Alle Serien (Allgemeine Module)/Wichtige Erläuterungen/Sicherheitshinweise/Achtung: Kein Kontaktspray verwenden! @ 6\mod_1260181290808_6.doc @ 46754...

  • Seite 18: Programmierung Des Bacnet/Ip-Controllers 750-830

    Programmierung des BACnet/IP-Controllers 750-830 WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Pos: 13 /Serie 750 (WAGO-I/O-SYSTEM)/Feldbuskommunikation/BACnet/IP/BACnet - Objekte, Eigenschaften, Dienste @ 7\mod_1272875317242_6.doc @ 55958 Programmierung des BACnet/IP-Controllers 750-830 Diese Referenz dient der Programmierung und Parametrierung von WAGO- BACnet/IP-Controllern 750-830 und beinhaltet folgende Punkte: •...

  • Seite 19: Objekte Im Nicht-Nativen Betrieb

    Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste Objekte im nicht-nativen Betrieb Der BACnet/IP-Controller unterstützt sämtliche WAGO-I/O-Klemmen. Analoge und digitale Ein-/Ausgangsklemmen sind direkt „nativ“ verfügbar, da die Objekte dieser Klemmen automatisch angelegt werden. Im nicht-nativen Betrieb legen Sie die BACnet-Objekte manuell in der IEC-Applikation an, programmieren und verknüpfen sie.
  • Seite 20 Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Tabelle 3: Eigenschaften des Accumulator-Objektes Eigenschaften Datentyp Basiert auf IEC- Vorgabewert Schreibbar via Datentypen BACnet mittels Object_Identifier BACnetObjectIdentifier BACnetObjectIdentifier Object_Name CharacterString STRING “AccumulatorX” Object_Type BACnetObjectType BACnetObjectType ACCUMULA- TOR (23)

  • Seite 21: Analog-Value-Objekt

    WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste Analog-Value-Objekt Ein Analog-Value ist ein Steuerungsparameter im Speicher des BACnet-Gerätes. Das Objekt und dessen Eigenschaften werden in der folgenden Tabelle zusammengefasst. Tabelle 4: Eigenschaften des Analog-Value-Objektes Eigenschaften Datentyp Basiert auf IEC-...

  • Seite 22: Averaging-Objekt

    Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Averaging-Objekt Das Averaging-Objekt stellt einen Wert dar, der regelmäßig in einem bestimmten Intervall abgefragt wird. Ein Averaging-Objekt speichert Minimal-, Maximal- und Durchschnittswert des Intervalls und zeigt diese Werte als Eigenschaft des Averaging-Objektes an.

  • Seite 23: Binary-Value-Objekt

    WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste Binary-Value-Objekt Ein Binary-Value ist ein Controller-Parameter im Speicher des BACnet-Gerätes. Dieser Parameter kann nur einen von zwei eindeutigen Zuständen annehmen. In dieser Beschreibung werden diese Zustände mit ACTIVE oder INACTIVE bezeichnet.

  • Seite 24: Calendar-Objekt

    Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Calendar-Objekt Das Calendar-Objekt definiert eine Liste bestimmter Daten, wie Urlaubszeiten, Feiertagen und anderen besonderen Ereignissen. Das Objekt und dessen Eigenschaften werden in der folgenden Tabelle zusammengefasst. Tabelle 7: Eigenschaften des Calendar-Objektes...

  • Seite 25: Command-Objekt

    WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste Command-Objekt Das Command-Objekt definiert einen Vorgang, welcher mehrere Schreib-Befehle beim Schreiben in die Eigenschaft Present_Value auslöst. Ein Command-Objekt wird in der Regel verwendet, um einen komplexen Kontext mit mehreren Variablen darzustellen. Command-Objekte sind besonders hilfreich für die Darstellung von Kontexten mit mehreren Zuständen.
  • Seite 26 Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste BACnetActionCommand „TRUE“, werden die Write_Successful Flags aller weiteren BACnetActionCommands auf „FALSE“ gesetzt. Ist ein einzelner Schreibvorgang erfolgreich, wird das Write_Successful Flag für diesen BACnetActionCommand auf „TRUE“ gesetzt. Sind alle Schreibvorgänge erfolgreich, wird die Eigenschaft All_Writes_Successful auf „TRUE“...

  • Seite 27: File-Objekt

    WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste File-Objekt Das File-Objekt repräsentiert Dateien, auf die mithilfe der File-Dienste zugegriffen werden kann. Das File-Objekt und dessen Eigenschaften werden in der folgenden Tabelle zusammengefasst. Tabelle 9: Eigenschaften des File-Objektes...

  • Seite 28: Group-Objekt

    Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Group-Objekt Das Group-Objekt entspricht einer Sammlung von Eigenschaften aus verschiedenen Objekten. Ein Group-Objekt wird verwendet, um den Informationsaustausch zwischen BACnet-Geräten zu vereinfachen, indem eine Möglichkeit für die gleichzeitige Angabe aller Gruppenmitglieder geschaffen wird.

  • Seite 29: Life-Safety-Point-Objekt

    WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste Life-Safety-Point-Objekt Das Life-Safety-Point-Objekt repräsentiert die Merkmale, welche für die Initiierung und Anzeige von Geräten in Brand-, Personenschutz- und Sicherheitsanwendungen verwendet werden. Der Zustand eines Life-Safety-Point- Objektes wird durch eine Betriebsart (Mode) und einen Zustand (State) dargestellt.
  • Seite 30 Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Tabelle 11: Present_Value des Life-Safety-Point-Objektes Present_Value Mode Silenced Operation_Expected off | all-silenced none disabled off | unsilenced | silence disabled audible-silenced | visible-silenced quiet | !off & all-silenced none...
  • Seite 31 WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste ACHTUNG BACnet/IP-Controller nicht für sicherheitsrelevante Anwendungen verwenden! Der Controller erfüllt nicht die Anforderungen an die IEC 61508-Norm und ist nicht für sicherheitskritische Anwendungen zu verwenden. Hinweis Zustand des Present_Value nicht mit Event_State verwechseln!

  • Seite 32: Life-Safety-Zone-Objekt

    Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 4.10 Life-Safety-Zone-Objekt Eine Life-Safety-Zone ist eine Gruppierung von Life-Safety-Points und Life- Safety-Zones zu einer logischen Einheit. Diese logische Einheit wird durch das Life-Safety-Zone-Objekt konfiguriert. Der Zustand eines Life-Safety-Zone- Objektes wird wie das Life-Safety-Point-Objekt durch eine Betriebsart (Mode) und einen Zustand (State) dargestellt.
  • Seite 33 WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste Die Hasse-Diagramme der vorgegebenen Halbordnungen für die Eigenschaften „Silenced“ und „Operation_Expected“ werden in den folgenden zwei Abbildungen dargestellt. Hasse-Diagramm der vorgegebenen Halbordnung, die zur Ableitung des Wertes von “Silenced” für einen Life Safety-Bereich genutzt wird “*”...
  • Seite 34 Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste ACHTUNG Nicht für sicherheitskritische Anwendungen verwenden! Der BACnet/IP-Controller erfüllt nicht die Anforderungen an die IEC 61508-Norm und ist nicht für sicherheitskritische Anwendungen zu verwenden. Hinweis Zustand des Present_Value nicht mit Event_State verwechseln!

  • Seite 35: Multi-State-Value-Objekt

    WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste 4.11 Multi-State-Value-Objekt Ein Multi-State-Value ist ein Controller-Parameter im Speicher des BACnet- Gerätes. Die tatsächlichen Funktionen eines bestimmten Zustandes sind nicht definiert. Ein Zustand kann beispielsweise Aktivität oder Inaktivität mehrerer physikalischer Ein- und Ausgänge oder den Wert eines analogen Ein- oder...

  • Seite 36: Notification-Class-Objekt

    Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 4.12 Notification-Class-Objekt Notification-Class-Objekte werden von anderen Objekten verwendet, die Ereignisse auslösen oder Benachrichtigungs- und Bestätigungsmethoden einsetzen. Eine Notification-Class gibt an, wie die Handhabung von Ereignisbenachrichtigungen für TO-OFFNORMAL-, TO-FAULT- und TO- NORMAL-Ereignisse priorisiert wird, ob diese Ereigniskategorien eine Bestätigung erfordern und welche Geräte bzw.
  • Seite 37 WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste Tabelle 15: Eigenschaften des Notification-Class-Objektes Eigenschaften Datentyp Basiert auf IEC- Vorgabewert Schreibbar via Datentypen BACnet mittels Object_Identifier BACnetObjectIdentifier BACnetObjectIdentifier Object_Name CharacterString STRING “NotificationX” Object_Type BACnetObjectType BACnetObjectType NOTIFICATION - Description...

  • Seite 38: Pulse-Converter-Objekt

    Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 4.13 Pulse-Converter-Objekt Das Pulse-Converter-Objekt stellt einen Prozess dar, bei dem ständige Messungen einer Menge, z. B. Strom, Wasser, Erdgas, vorgenommen und durch Impulse oder Zähler angegeben werden. Die Überwachung erfolgt beispielsweise bei der Verwaltung von Spitzenlasten über einen Zeitraum, wo regelmäßige Messungen,...
  • Seite 39 WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste Das Objekt und dessen Eigenschaften werden in der folgenden Tabelle zusammengefasst. Tabelle 16: Eigenschaften des Pulse-Converter-Objektes Eigenschaften Datentyp Basiert auf IEC- Vorgabewert Schreibbar via Datentypen BACnet mittels Object_Identifier BACnetObjectIdentifier...

  • Seite 40: Schedule-Objekt

    Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 4.14 Schedule-Objekt Das Schedule-Objekt definiert einen Zeitplan mit Ausnahmezeiten oder - zeiträumen für beliebige Tage. Das Schedule-Objekt dient auch als Verbindung zwischen diesen geplanten Zeiten und zum Schreiben festgelegter „Werte“ an bestimmte Objekteigenschaften zu diesen Zeiten.

  • Seite 41: Trend-Log-Objekt

    WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste 4.15 Trend-Log-Objekt Ein Trend-Log-Objekt überwacht eine Eigenschaft eines referenzierten Objektes. Es speichert den Wert der Eigenschaft zur späteren Verwendung mit einem Zeitstempel in einem internen Speicher, wenn vorher bestimmte Kriterien erfüllt werden.
  • Seite 42 Objekte im nicht-nativen Betrieb WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste First-Item-Flag auf „TRUE“ gesetzt, hat dieser Abonnent wahrscheinlich Trend- Log-Records verpasst. Der Empfang von Protokolleinträgen durch entfernte Geräte hat keinen Einfluss auf den Zustand des Trend-Log-Objektes selbst. Dies ermöglicht einen unabhängigen Zugriff auf Protokolleinträge in korrekter Reihenfolge durch alle...
  • Seite 43 WAGO-I/O-SYSTEM 750 Objekte im nicht-nativen Betrieb BACnet - Objekte, Eigenschaften, Dienste Tabelle 18: Eigenschaften des Trend-Log-Objektes Eigenschaften Datentyp Basiert auf IEC- Vorgabewert Schreibbar Datentypen via BACnet mittels Object_Identifier BACnetObjectIdentifier BACnetObjectIdentifier Object_Name CharacterString STRING “TrendlogX” Object_Type BACnetObjectType BACnetObjectType TRENDLOG Description CharacterString STRING “”...

  • Seite 44: Bacnet-Dienste

    Melden dadurch, dass für die Bestimmung des Ereigniszustandes Event- Enrollment-Objekte verwendet werden. Hinweis Regelbasierte Meldungen werden nicht unterstützt! Der BACnet/IP-Controller 750-830 unterstützt keine regelbasierten Meldungen. Objektinternes und regelbasiertes Melden basieren auf dem Konzept der Ereignisklassifizierung für gezielte Berichte einzelner Ereignisse. Bestimmte objektinterne oder regelbasierte Ereignisse können einen Notification-Class-Wert...
  • Seite 45 WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste BACnet-Geräte, die Ereignisbenachrichtigungen unterstützen, können beliebig viele Einzelbedingungen definieren, die Alarm- oder Ereignisbenachrichtigungen auslösen. Alarme und Ereignisse werden grob in drei Gruppen eingeteilt: FAULT, OFFNORMAL und NORMAL. • Der Zustand FAULT ist eine Fehlfunktion, in der Regel eine Störung im Automatisierungssystem selbst.

  • Seite 46: Melden Bei Wertänderungen (Change Of Value / State Reporting)

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.1 Melden bei Wertänderungen (Change Of Value / State Reporting) Beim Melden von Wertänderungen kann ein Client temporär einen COV-Server abonnieren, um Berichte über bestimmte Werteänderungen der referenzierten Eigenschaften auf Grundlage bestimmter Kriterien zu erhalten. Einige BACnet- Standardobjekte unterstützen COV-Reporting optional.
  • Seite 47 WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste Die Liste mit Abonnements ist mithilfe der Eigenschaft Active_COV_ Subscriptions des Device-Objektes im Netzwerk sichtbar. Abonnements können mit begrenzter Lebensdauer erstellt werden, d. h. das Abonnement läuft nach einer bestimmten Zeit automatisch ab. Optional kann eine unbegrenzte Lebensdauer angegeben werden, d.
  • Seite 48 BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Tabelle 19: Standardisierte Objekte, die unter Umständen COV-Reporting unterstützen Objekt Kriterien Eigenschaften für Reporting Analog Input, Bei Änderung von Present_Value um Present_Value, Analog Output, COV_Increment Status_Flags Analog-Value oder bei Änderung von Status_Flags Binary-Input, Bei Änderung von Present_Value...

  • Seite 49: Objektinternes Melden

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.1.2 Objektinternes Melden Bestimmte BACnet-Standardobjekte unterstützen objektinternes Melden durch optionale Eigenschaften zur Definition des zu erstellenden Alarm- oder Ereignistyps sowie für Handhabung und Routing der Benachrichtigungen. Interne Statusänderungen und Alarme können objektinternes Melden für die Generierung von Diagnosebenachrichtigungen verwenden.
  • Seite 50 BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste ConfirmedEventNotification und UnconfirmedEventNotification zurückgegeben. Der Ereignistyp bestimmt, welcher Wertesatz für jeden Standard-Ereignistyp zurückgegeben wird. Die zurückgegebenen Werte sind in der darauf folgenden Tabelle zusammengefasst. Proprietäre Objekte, die keinen der Standard-Objekte verwenden, können stattdessen eine Liste mit Eigenschaftswerten zurückgeben.
  • Seite 51 WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste Tabelle 21: Standardisierte Objekte, die objektinternes Melden unterstützen Objekt Kriterien Ereignistyp Life-Safety-Point, Wenn Present_Value auf einen der Werte in der CHANGE_OF_LIFE_ Life-Safety-Zone Liste Life_Safety_Alarm_Values geändert wird SAFETY länger als in Time_Delay angegeben gleich einem...
  • Seite 52 BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Tabelle 22: : Standard-Objekteigenschaftswerte, die in Benachrichtigungen zurückgegeben werden. Objekt Ereignistyp Benachrichtigungspa Eigenschaften des rameter referenzierten Objektes Binary-Input, CHANGE_OF_STATE New_State Present_Value Binary-Value, Status_Flags Status_Flags Multi-State-Value Binary-Output COMMAND_FAILURE Command_Value Present_Value Status_Flags Status_Flags Feedback_Value...
  • Seite 53 WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste Tabelle 23: Benachrichtigungsparameter für Standard-Ereignistypen Ereignistyp Benachrichtigungspa Beschreibung rameter OUT_OF_RANGE Exceeding_Value Der Werte hat einen Grenzwert überschritten Status_Flags Status_Flags des referenzierten Objektes Deadband Für Überprüfung des Grenzwert verwendetes Deadband Exceeded_Limit Der überschrittene Grenzwert...

  • Seite 54: Auftreten Und Benachrichtigung Von Alarmen Und Ereignissen

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.3 Auftreten und Benachrichtigung von Alarmen und Ereignissen Die Verbindung zwischen Auftreten eines Ereignisses und Übertragung der Ereignisbenachrichtigung an einen oder mehrere Empfänger kann auf verschiedene Arten hergestellt werden, je nach gewünschter Reporting-Methode.
  • Seite 55 WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste Abbildung 6: Beispiel für Event-Enrollment Die Dienste zur Ereignisbenachrichtigung enthalten einen Parameter „Time Stamp“, der die chronologische Reihenfolge von Ereignissen angibt. Der „Time Stamp“ kann die aktuelle, durch den Takt des lokalen Gerätes ermittelte, Zeit sein oder, falls das Gerät nicht getaktet ist, eine Sequenznummer.

  • Seite 56: Prioritätsklassifizierung Von Alarmen Und Ereignissen

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.3.1 Prioritätsklassifizierung von Alarmen und Ereignissen Alarme und Ereignisse in einem BACnet-Netzwerk erfordern eine Priorisierung (siehe folgende Tabelle), um sicherzustellen, dass wichtige Informationen schnell bearbeitet werden und ihr Ziel erreichen. Tabelle 24: Alarm- und Ereignispriorität - Zuweisung von Netzwerkpriorität Alarm- und Ereignispriorität...

  • Seite 57: Terminologie Der Darstellung

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.1.4 Terminologie der Darstellung Die folgenden Kapitel beinhalten Diensttabellen, die nach einem bestimmten Muster aufgebaut sind. Es werden Interaktionen zwischen einem Dienst-Nutzer und einem Dienst-Bereitsteller dargestellt. Jeder Dienst hat eine Reihe von Null oder mehr Parametern, die auf Anforderung übertragen werden.
  • Seite 58 BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In dem folgenden Beispiel bilden ParameterA und ParameterB eine Parametergruppe: StammparameterX ParameterA ParameterB StammparameterY ParameterC Parameter einer Sammlung werden in den Diensttabellen durch Einrückung gekennzeichnet. Alle Parameter mit derselben Einrückung und einem gemeinsamen Stammparameter sind Teil derselben Auswahl.

  • Seite 59: Acknowledgealarm-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.1.5 AcknowledgeAlarm-Dienst In einigen Systemen muss ein Gerät darüber informiert werden, ob ein Anwender eine Alarmmeldung gesehen hat. Der Dienst AcknowledgeAlarm wird vom Benachrichtigungs-Client verwendet, um zu bestätigen, dass ein Anwender eine Ereignisbenachrichtigung mit „AckRequired = TRUE“...

  • Seite 60: Confirmedcovnotification-Dienst

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.6 ConfirmedCOVNotification-Dienst Der Dienst ConfirmedCOVNotification wird für die Benachrichtigung von Abonnenten über Änderungen an Eigenschaften eines bestimmten Objektes verwendet. Abonnements für COV-Benachrichtigungen werden mit einem der Dienste SubscribeCOV oder SubscribeCOVProperty erstellt. 5.1.6.1...

  • Seite 61: Unconfirmedcovnotification-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.1.7 UnconfirmedCOVNotification-Dienst Der Dienst UnconfirmedCOVNotification wird verwendet, um Abonnenten über Änderungen der Eigenschaften eines bestimmten Objektes zu informieren oder Objekteigenschaften allgemeinen Interesses (z. B. Daten über die Außenluft) gleichzeitig ohne Abonnement an mehrere Geräte zu versenden. Abonnements für COV-Benachrichtigungen werden mit dem Dienst SubscribeCOV erstellt.

  • Seite 62: Confirmedeventnotification-Dienst

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.8 ConfirmedEventNotification-Dienst Der Dienst ConfirmedEventNotification wird von einem Benachrichtigungsserver verwendet, um ein entferntes Gerät über das Auftreten eines Ereignisses zu informieren, für das der Benachrichtigungsserver eine Bestätigung des Erhalts der Benachrichtigung erfordert. Dies bedeutet, dass das Gerät den Erhalt der Benachrichtigung bestätigt.

  • Seite 63: Unconfirmedeventnotification-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.1.9 UnconfirmedEventNotification-Dienst Der Dienst UnconfirmedEventNotification wird von einem Benachrichtigungsserver verwendet, um ein entferntes Gerät über das Auftreten eines Ereignisses zu informieren. Aufgabe des Dienstes ist die Benachrichtigung von Empfängern über das Auftreten eines Ereignisses, wenn keine Bestätigung über den Empfang der Benachrichtigung erforderlich ist.

  • Seite 64: Getalarmsummary-Dienst

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.10 GetAlarmSummary-Dienst Der Dienst GetAlarmSummary wird als Zusammenfassung der „Active Alarms“ verwendet. Im aktiven Alarmzustand sind BACnet-Standardobjekte, deren Eigenschaft Event_State einen anderen Wert als NORMAL und deren Eigenschaft Notify_Type den Wert ALARM aufweisen. Der Dienst GetEnrollmentSummary bietet vielfältige Möglichkeiten mit verschiedenen Filtern.

  • Seite 65: Getenrollmentsummary-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.1.11 GetEnrollmentSummary-Dienst Der Dienst GetEnrollmentSummary wird für eine Zusammenfassung von Objekten verwendet, die Ereignisse auslösen. Für die Definition der Suchkriterien stehen verschiedene Filter zur Verfügung. Mit diesem Dienst können Zusammenfassungen von Objekten mit beliebigem Event-Type erstellt werden.

  • Seite 66: Geteventinformation-Dienst

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.12 GetEventInformation-Dienst Der Dienst GetEventInformation wird für eine Zusammenfassung aller „Active Event States“ verwendet. Einen aktiven Ereignisstatus haben Objekte, die Ereignisse auslösen und deren • Eigenschaft Event_State einen anderen Wert als NORMAL aufweist oder •...

  • Seite 67: Vorgehensweise Des Dienstes

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.1.12.2 Vorgehensweise des Dienstes Nach Überprüfen der Gültigkeit der Anfrage sucht der Antwortende nach allen Objekten, die Ereignisse auslösen und folgende Bedingungen erfüllen, beginnend mit Objekt nach dem durch den Parameter „Last Received Object Identifier“...

  • Seite 68: Lifesafetyoperation-Dienst

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.13 LifeSafetyOperation-Dienst Der Dienst LifeSafetyOperation wird in Brandmelde-, Personenschutz- und Sicherheitssystemen verwendet und bietet eine Methode für die Übergabe bestimmter Anweisungen eines Anwenders, um Folgendes zu erreichen: • Stummschaltung optischer oder akustischer Benachrichtigungsgeräte •...

  • Seite 69: Subscribecov-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.1.14 SubscribeCOV-Dienst Mit dem Dienst SubscribeCOV abonniert ein COV-Client Änderungsbenachrichtigungen für die Eigenschaften eines bestimmten Objektes. Einige BACnet-Standardobjekte unterstützen COV-Reporting optional. Unterstützt ein Standardobjekt COV-Reporting, lösen Werteänderungen bestimmter Eigenschaften des Objektes (in einigen Fällen basierend auf programmierbaren Schwellenwerten) das Senden von COV-Benachrichtigungen an einen oder mehrere Clients mit Abonnement aus.

  • Seite 70: Vorgehensweise Des Dienstes

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.14.2 Vorgehensweise des Dienstes Ist weder Lifetime noch „Issue Confirmed Notifications“ vorhanden, wird die Anfrage storniert. Jeder COV-Kontext, der bereits für die in der PDU enthaltene BACnet-Adresse vorhanden ist, welche die SubscribeCOV-Anfrage überträgt und über denselben „Subscriber Process Identifier“...

  • Seite 71: Subscribecovproperty-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.1.15 SubscribeCOVProperty-Dienst Mit dem Dienst SubscribeCOVProperty abonniert ein COV-Client Änderungsbenachrichtigungen für die Eigenschaften eines bestimmten Objektes. Alle BACnet-Standardobjekte unterstützen optional COV-Reporting. Wird COV- Reporting verwendet, lösen Werteänderungen abonnierter Eigenschaften des Objektes (in einigen Fällen basierend auf programmierbaren Schwellenwerten) das Senden von COV-Benachrichtigungen an einen oder mehrere Clients mit Abonnement aus.

  • Seite 72: Vorgehensweise Des Dienstes

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.1.15.2 Vorgehensweise des Dienstes Ist weder Lifetime noch „Issue Confirmed Notifications“ vorhanden, wird die Anfrage storniert. Jeder COV-Kontext, der bereits für die in der PDU enthaltene BACnet-Adresse vorhanden ist, welche die SubscribeCOVProperty-Anfrage überträgt und über denselben „Subscriber Process Identifier“, „Monitored Object...

  • Seite 73: File-Access-Dienste

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste File-Access-Dienste Dieser Abschnitt definiert Dienste für den Zugriff und die Bearbeitung von Dateien in BACnet-Geräten. Dateien bezeichnen im Netzwerk sichtbare Oktette beliebiger Länge und Bedeutung. Dies ist lediglich ein abstraktes Konzept und bedeutet nicht, dass Platten-, Band- oder anderen Speichermethoden in Servergeräten verwendet werden.

  • Seite 74: Vorgehensweise Des Dienstes

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Tabelle 36: Struktur der Funktionen des Dienstes AtomicReadFile Parametername Argument M(=) File Identifier M(=) Stream Access S(=) File Start Position M(=) Requested Octet Count M(=) Record Access M(=) File Start Record M(=)

  • Seite 75: Atomicwritefile-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.2.2 AtomicWriteFile-Dienst Der AtomicWriteFile-Dienst wird von einem Client-BACnet-User für das Öffnen, Schreiben und Schließen eines OCTET STRING in die angegebenen Position oder einer Liste von OCTET STRINGS in eine bestimmte Gruppe von Einträgen einer Datei verwendet.

  • Seite 76: Object-Access-Dienste

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Object-Access-Dienste In diesem Abschnitt werden neun Anwendungsdienste beschrieben, die für den Zugriff und die Bearbeitung der Eigenschaften von BACnet-Objekten verwendet werden. Ein BACnet-Objekt ist jedes Objekt, auf dessen Eigenschaften über dieses Protokoll zugegriffen werden kann, unabhängig der Funktion des Gerätes, in dem sich das Objekt befindet.

  • Seite 77: Removelistelement-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste Dieser Dienst fügt der Liste entweder alle angegebenen Elemente hinzu, die noch nicht in der Liste enthalten sind, oder es wird kein Element hinzugefügt. 5.3.2 RemoveListElement-Dienst Der Dienst RemoveListElement wird verwendet, um eines oder mehrere Elemente aus einer Objekteigenschaft zu löschen, die eine Liste ist.

  • Seite 78: Readproperty-Dienst

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.3.3 ReadProperty-Dienst Der Dienst ReadProperty wird von einem BACnet-Client verwendet, um den Wert einer Eigenschaft eines BACnet-Objektes abzufragen. Mit diesem Dienst kann jede Eigenschaft jedes Objektes ausgelesen werden, unabhängig davon, ob das BACnet-Objekt definiert ist oder nicht.

  • Seite 79: Readpropertyconditional-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.3.4 ReadPropertyConditional-Dienst Der Dienst ReadPropertyConditional wird verwendet, um „Object Identifier“ und Werte von Null oder mehr angegebenen Eigenschaften aller BACnet-Objekte abzufragen, die eine Liste von Auswahlkriterien oder Bedingungen erfüllen. Die Bedingungen sind Boolean-Ausdrücke im Format (Property.Relational_Operator.Constant).

  • Seite 80: Parameter Des Dienstes Readpropertyconditional

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.3.4.3 Parameter des Dienstes ReadPropertyConditional Folgende Parameter können in den Anweisungen des Dienstes ReadPropertyConditional enthalten sein: 5.3.4.3.1 Object Selection Criteria Der Parameter „Object Selection Criteria“ ist in der folgenden Tabelle dargestellt. In der Tabelle verwendete Terminologie und Symbole werden in Kapitel „Terminologie der Darstellung“...

  • Seite 81: Struktur

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.3.5.1 Struktur Die Struktur der Funktionen des Dienstes ReadPropertyMultiple ist in folgenden Tabelle dargestellt. In der Tabelle verwendete Terminologie und Symbole werden in Kapitel „Terminologie der Darstellung“ erläutert. Tabelle 44: Struktur der Funktionen des Dienstes ReadPropertyMultiple...

  • Seite 82: 5.3.5.3.1 Read Access Specification

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.3.5.3.1 Read Access Specification Der Parameter „Read Access Specification“ ist in der folgenden Tabelle dargestellt. In der Tabelle verwendete Terminologie und Symbole werden in Kapitel „Terminologie der Darstellung“ erläutert. Tabelle 45: Struktur des Parameters Read Access Specification...

  • Seite 83: Readrange-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.3.6 ReadRange-Dienst Der Dienst ReadRange wird von einem BACnet-Client verwendet, um einen bestimmten Bereich von Datenelementen auszulesen, die eine Untergruppe der in einer bestimmten Objekteigenschaft verfügbaren Daten darstellen. Dieser Dienst kann für Eigenschaften aus einer beliebigen Liste oder einem Feld aus Listen verwendet werden.

  • Seite 84: Vorgehensweise Des Dienstes

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.3.6.2 Vorgehensweise des Dienstes Der Antwortende überprüft zuerst die Gültigkeit der Parameter „Object Identifier“, „Property Identifier“ und „Property Array Index“ und gibt Result(-) mit der entsprechenden Fehlerklasse und dem entsprechenden Fehlercode zurück, falls das Objekt oder die Eigenschaft ungültig ist, die referenzierten Daten keine Liste oder kein Feld sind oder derzeit aus einem anderen Grund kein Zugriff möglich ist.
  • Seite 85 WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste Die Antwort enthält die Anzahl der ausgelesenen und zurückgegebenen Elemente im Parameter „Item Count“. Die eigentlichen Elemente werden im Parameter „Item Data“ zurückgegeben. Enthält die Antwort den ersten Positionsindex und es wurde eine „By Position“-Anfrage durchgeführt, oder die älteste Sequenznummer und es wurde eine „By Sequence Number“- oder „By Time“-Anfrage...

  • Seite 86: Writeproperty-Dienst

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.3.7 WriteProperty-Dienst Der Dienst WriteProperty wird verwendet, um den Wert einer einzeln angegebenen Eigenschaft eines BACnet-Objektes zu bearbeiten. Mit diesem Dienst ist Schreibzugriff auf beliebige Eigenschaften beliebiger Objekte möglich, unabhängig davon, ob das Objekt in BACnet definiert ist oder nicht. Einige Entwickler beschränken unter Umständen den Schreibzugriff auf bestimmte...

  • Seite 87: Writepropertymultiple-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.3.8 WritePropertyMultiple-Dienst Der Dienst WritePropertyMultiple wird verwendet, um die Werte einer oder mehrerer Eigenschaften eines BACnet-Objektes zu bearbeiten. Mit diesem Dienst ist im Grunde Schreibzugriff auf beliebige Eigenschaften beliebiger Objekte möglich, unabhängig davon, ob das Objekt in BACnet definiert ist oder nicht.

  • Seite 88: Parameter Des Dienstes Writepropertymultiple

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.3.8.3 Parameter des Dienstes WritePropertyMultiple Der Parameter „Write Access Specification“ ist in der folgenden Tabelle dargestellt. In der Tabelle verwendete Terminologie und Symbole werden in Kapitel „Terminologie der Darstellung“ erläutert. Tabelle 51: Struktur des Parameters „Write Access Specification“...

  • Seite 89: Remote-Device-Management-Dienste

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste Remote-Device-Management-Dienste 5.4.1 DeviceCommunicationControl-Dienst Der Dienst DeviceCommunicationControl wird verwendet, um entfernte Geräte im Kommunikationsnetzwerk oder -Internetwork für eine bestimmte Zeit anzuweisen, keine APDUs zu initiieren und optional keine APDUs zu beantworten (mit Ausnahme von DeviceCommunicationControl oder, wenn unterstützt, ReinitializeDevice).

  • Seite 90: Reinitializedevice-Dienst

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.4.2 ReinitializeDevice-Dienst Der Dienst ReinitializeDevice wird verwendet, um ein entferntes Gerät zu einem Neustart (Kaltstart) oder zum Zurücksetzen auf einen vorbestimmten Zustand (Warmstart) aufzufordern oder den Sicherungs- oder Wiederherstellungsvorgang zu steuern. Das Zurücksetzen oder Neustarten von Geräten wird hauptsächlich von einem Anwender für Diagnosezwecke durchgeführt.

  • Seite 91: Timesynchronization-Dienst

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.4.3 TimeSynchronization-Dienst Der Dienst TimeSynchronization wird verwendet, um die korrekte Zeit an ein entferntes Gerät zu übermitteln. Dieser Dienst kann als Broadcast- oder Multicast an mehrere oder an einen einzelnen Empfänger gerichtet sein. Dank der Benachrichtigungen über die korrekte Zeit können Geräte ihre internen Uhren...

  • Seite 92: Utctimesynchronization-Dienst

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.4.4 UTCTimeSynchronization-Dienst Der Dienst UTCTimeSynchronization wird von einem anfragenden BACnet- Anwender verwendet, um die korrekte UTC-Zeit an ein oder mehrere entfernte Geräte zu übermitteln. Dieser Dienst kann als Broadcast- oder Multicast-Dienst a mehrere oder an einen einzelnen Empfänger gerichtet sein.

  • Seite 93: Dienste Who-Has Und I-Have

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.4.5 Dienste Who-Has und I-Have Der Who-Has-Dienst wird für die Bestimmung der Device-Objekt-Identifier anderer BACnet-Geräte verwendet, deren lokale Datenbank ein Objekt mit einem bestimmten Object_Name oder Object_Identifier enthält. Der I-Have-Dienst wird für die Antwort auf Who-Has-Anfragen verwendet, um das Vorhandensein eines bestimmten Object_Name oder Object_Identifier anzuzeigen.

  • Seite 94: Struktur Des Dienstes I-Have

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 5.4.5.3 Struktur des Dienstes I-Have Die Struktur der Funktionen des Dienstes I-Have ist in der folgenden Tabelle dargestellt. In der Tabelle verwendete Terminologie und Symbole werden in Kapitel „Terminologie der Darstellung“ erläutert.

  • Seite 95: Dienste Who-Is Und I-Am

    WAGO-I/O-SYSTEM 750 BACnet-Dienste BACnet - Objekte, Eigenschaften, Dienste 5.4.6 Dienste Who-Is und I-Am Der Dienst Who-Is wird zur Bestimmung des „Object Identifier“, der Netzwerkadresse oder beider Angaben anderer BACnet-Geräte im selben Internetwork verwendet. Der Dienste Who-Is erfordert keine Bestätigung. Der Dienst kann für die Bestimmung des „Object Identifier“...

  • Seite 96: Struktur Des Dienstes I-Am

    BACnet-Dienste WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste generiert, als ob das Slave-Gerät den Dienst gestartet hat. Erfolgt die I-Am- Anfrage im MS/TP-Netzwerk, in dem sich der Slave befindet, ist die im Paket enthaltene MAC-Adresse die des Slave-Gerätes. Erfolgt die I-Am-Anfrage in einem anderen Netzwerk als der Slave, enthält die Netzwerkschicht SLEN und...

  • Seite 97: Fehler-, Ablehnungs- Und Abbruchcodes

    WAGO-I/O-SYSTEM 750 Fehler-, Ablehnungs- und Abbruchcodes BACnet - Objekte, Eigenschaften, Dienste Fehler-, Ablehnungs- und Abbruchcodes Alle im BACnet-Protokoll vorkommenden Fehler sind gemäß einer Kategorie, der sogenannten Fehlerklasse (Error Class) spezifiziert. In jeder Fehlerklasse sind die Fehler einzeln mit Fehlercodes klassifiziert.

  • Seite 98: Fehlerklasse - Object

    Fehler-, Ablehnungs- und Abbruchcodes WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Fehlerklasse – OBJECT Diese Fehlerklasse beschreibt Fehler bei der Identifikation, dem Zugriff und der Bearbeitung von BACnet-Objekten, unabhängig davon, ob diese in BACnet definiert sind oder nicht. Da diese Fehler in der Regel einzelne Objektmerkmale betreffen, bedeuten sie in der Regel nicht, dass die gesamte Dienstanfrage fehlgeschlagen hat.

  • Seite 99: Fehlerklasse - Property

    WAGO-I/O-SYSTEM 750 Fehler-, Ablehnungs- und Abbruchcodes BACnet - Objekte, Eigenschaften, Dienste Fehlerklasse – PROPERTY Diese Fehlerklasse beschreibt Fehler mit Identifikation, Zugriff und Bearbeitung der Eigenschaften von BACnet-Objekten, unabhängig davon, ob diese in BACnet definiert sind oder nicht. Da diese Fehler in der Regel einzelne Eigenschafts- merkmale betreffen, bedeuten sie in der Regel nicht, dass die gesamte Dienst- anfrage fehlgeschlagen hat.

  • Seite 100: Fehlerklasse - Resources

    Fehler-, Ablehnungs- und Abbruchcodes WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Fehlerklasse – RESOURCES Diese Fehlerklasse beschreibt Probleme mit den Ressourcen eines BACnet- Gerätes, welche die Ausführung der Anfragen von Protokolldiensten beeinträchtigen. Tabelle 63: Fehlerklasse - RESOURCES Fehlercode Bedeutung NO_SPACE_FOR_OBJECT Der Versuch, ein Objekt zu erstellen, ist fehlgeschlagen, da im angegebenen BACnet-Gerät zu...

  • Seite 101: Fehlerklasse - Security

    WAGO-I/O-SYSTEM 750 Fehler-, Ablehnungs- und Abbruchcodes BACnet - Objekte, Eigenschaften, Dienste Fehlerklasse – SECURITY Diese Fehlerklasse beschreibt Fehler bei der Ausführung von Sicherheitsdiensten. Es handelt sich um schwere Fehler, die angeben, dass der Antwortende den angegebenen Dienst nicht ausführen kann.

  • Seite 102: Fehlerklasse - Services

    Fehler-, Ablehnungs- und Abbruchcodes WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Fehlerklasse – SERVICES Diese Fehlerklasse beschreibt Fehler bei der Ausführung von Anfragen durch Protokolldienste, unabhängig davon, ob diese in BACnet definiert sind oder nicht. Es handelt sich um schwere Fehler, die angeben, dass der Antwortende den angegebenen Dienst nicht ausführen kann.

  • Seite 103: Fehlerklasse - Vt

    WAGO-I/O-SYSTEM 750 Fehler-, Ablehnungs- und Abbruchcodes BACnet - Objekte, Eigenschaften, Dienste Fehlerklasse - VT Diese Fehlerklasse beschreibt Fehler mit der Ausführung von Virtual-Terminal- Diensten. Tabelle 66: Fehlerklasse - VT Fehlercode Bedeutung UNKNOWN_VT_CLASS Dieser Fehler gibt an, dass die in einer VT-Open- Anfrage angegebene VT-Class vom Zielgerät nicht...

  • Seite 104: Ablehnungsgründe

    Fehler-, Ablehnungs- und Abbruchcodes WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Ablehnungsgründe Es können nur PDUs abgelehnt werden, die eine Bestätigung erfordern. Mögliche Gründe für das Ablehnen einer PDU sind in dieser Tabelle aufgeführt: Tabelle 67: Ablehnungsgründe Fehlercode Bedeutung BUFFER_OVERFLOW Die Kapazität eines Eingangsspeichers wurde...

  • Seite 105: Abbruchgründe

    WAGO-I/O-SYSTEM 750 Fehler-, Ablehnungs- und Abbruchcodes BACnet - Objekte, Eigenschaften, Dienste Abbruchgründe Tabelle 68: Abbruchgründe Fehlercode Bedeutung BUFFER_OVERFLOW Die Kapazität eines Eingangsspeichers wurde überschritten. INVALID_APDU_IN_THIS_STATE Wird als Antwort auf eine APDU generiert, die im aktuellen Zustand von „Transaction State Machine“ nicht erwartet wird.

  • Seite 106: Gesamtliste Der Bacnet-Objekt-Eigenschaften

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Gesamtliste der BACnet-Objekt-Eigenschaften Die Eigenschaften von BACnet-Objekten werden nachfolgend in alphabetischer Reihenfolge aufgeführt. Für jede Eigenschaft werden der BACnet-Datentyp sowie seine Entsprechung in der IEC-Applikation aufgeführt. Die Objektliste zeigt die Objekte, welche diese Eigenschaft besitzen.

  • Seite 107: Ack_Required

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste Ack_Required BACnetEventTransitionBits Datentyp Datentyp IEC BACnetEventTransitionBits In Objekt Notification-Class Beschreibung Diese Eigenschaft des Typs BACnetEventTransitionBits übergibt drei Flags, die angeben, ob für generierte TO- OFFNORMAL-, TO-FAULT- und TO-NORMAL-Ereignisse eine Bestätigung erforderlich ist.
  • Seite 108 Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In Objekt Analog-Value: Diese Eigenschaft des Typs BACnetEventTransitionBits übergibt drei Flags, die den Erhalt der Bestätigung für TO- OFFNORMAL-, TO-FAULT- und TO-NORMAL-Ereignisse anzeigen. Im Kontext von Analog-Value-Objekten werden Wechsel in die Event_States High_Limit und Low_Limit als OFFNORMAL-Ereignisse angesehen.
  • Seite 109 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste In Objekt Binary-Value: Diese Eigenschaft des Typs BACnetEventTransitionBits übergibt drei Flags, die den Erhalt der Bestätigung für TO- OFFNORMAL-, TO-FAULT- und TO-NORMAL-Ereignisse anzeigen. Die Flags werden nach Auftreten des entsprechenden Ereignisses gelöscht und bei folgenden Bedingungen gesetzt:...
  • Seite 110 Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In Objekt Life-Safety-Zone: Diese optionale Eigenschaft des Typs BACnetEventTransitionBits übergibt drei Flags, die den Erhalt der Bestätigung für TO-OFFNORMAL-, TO-FAULT- und TO- NORMAL-Ereignisse anzeigen. Die Flags werden nach Auftreten des entsprechenden Ereignisses gelöscht und bei folgenden Bedingungen gesetzt: •...
  • Seite 111 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste In Objekt Pulse-Converter: Diese Eigenschaft des Typs BACnetEventTransitionBits übergibt drei Flags, die den Erhalt der Bestätigung für TO- OFFNORMAL-, TO-FAULT- und TO-NORMAL-Ereignisse anzeigen. Im Kontext von Pulse-Converter-Objekten werden Wechsel in die Event_States High_Limit und Low_Limit als OFFNORMAL-Ereignisse angesehen.

  • Seite 112: Action

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Action Datentyp siehe Objekt Datentyp IEC siehe Objekt In Objekt Command (BACnetARRAY [N] of BACnetActionList , ARRAY [1..3] of BACnetActionList Beschreibung In Objekt Command: Diese Eigenschaft des Typs „BACnetARRAY of BACnetActionList“...

  • Seite 113: Tabelle 69: Komponenten Und Datentypen Der Bacnetactioncommand

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste Die Komponenten und ihre Datentypen sind nachfolgend dargestellt: Tabelle 69: Komponenten und Datentypen der BACnetActionCommand Komponente Datentyp Device_Identifier BACnetObjectIdentifier (optional) Object_Identifier BACnetObjectIdentifier Property_Identifier BACnetPropertyIdentifier Property_Array_Index Unsigned (bedingt) Property_Value beliebig Priority Unsigned (1..16) (bedingt)

  • Seite 114: Action_Text

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Schlägt der Schreibvorgang aus irgendeinem Grund fehl, wird Write_Successful auf „FALSE“ gesetzt. Ist das Flag Quit_On_Failure gleich „TRUE“, beendet das Gerät die Ausführung der Aktionsliste vorzeitig, falls der Schreibvorgang fehlschlägt. In diesem Fall wird das Flag Write_Successful weiterer Einträge derselben Liste auf „FALSE“...

  • Seite 115: Adjust_Value

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste Adjust_Value REAL Datentyp Datentyp IEC REAL In Objekt Pulse-Converter Beschreibung Durch Schreiben dieser Eigenschaft des Typs REAL wird die Eigenschaft Present_Value (und folglich die Eigenschaft Count) um den in Adjust_Value angegebenen Wert geändert.

  • Seite 116: Alarm_Values

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Alarm_Values siehe Objekt Datentyp Datentyp IEC siehe Objekt In Objekt Life-Safety-Point/Life-Safety-Zone (List of BACnetLifeSafetyState1, ARRAY [0..3] of BACnetLifeSafetyState Multi-State-Value (List of Unsigned1, ARRAY [1..3] of WORD Beschreibung In Objekt Life-Safety-Point: Diese optionale Eigenschaft des Typs „List of...
  • Seite 117 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste In Objekt Multistate Input: Diese Eigenschaft des Typs „List of Unsigned“ gibt Zustände an, denen der Present_Value entsprechen muss, bevor ein TO- OFFNORMAL-Ereignis generiert wird. Diese Eigenschaft ist erforderlich, wenn das Objekt objektinternes Melden unterstützt Bedingungen für die Generierung eines TO-OFFNORMAL-...
  • Seite 118 Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In Objekt Multi-State-Value: Diese Eigenschaft des Typs „List of Unsigned“ gibt Zustände an, denen der Present_Value entsprechen muss, bevor ein TO- OFFNORMAL-Ereignis generiert wird. Diese Eigenschaft ist erforderlich, wenn das Objekt objektinternes Melden unterstützt.

  • Seite 119: All_Writes_Successful

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.10 All_Writes_Successful Datentyp BOOLEAN Datentyp IEC BOOL In Objekt Command Beschreibung Diese Eigenschaft des Typs BOOLEAN gibt Erfolg oder Fehlschlagen der beim Schreiben in die Eigenschaft Present_Value ausgelösten Aktionen an. Gleichzeitig wird In_Process auf „TRUE“...

  • Seite 120: Attempted_Samples

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.12 Attempted_Samples Unsigned Datentyp Datentyp IEC WORD In Objekt Averaging Beschreibung Diese Eigenschaft des Typs Unsigned gibt die Anzahl der Samples an, die für das aktuelle Fenster verwendet werden sollten. In diese Eigenschaft darf nur der Wert „Null“...

  • Seite 121: Buffer_Size

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.14 Buffer_Size Unsigned32 Datentyp Datentyp IEC DWORD In Objekt Trend-Log Beschreibung Diese Eigenschaft des Typs Unsigned32 gibt die maximale Anzahl von Einträgen an, die der Speicher enthalten kann. Falls schreibbar ist das Schreiben unter Umständen nicht mögliche, wenn Log_Enable gleich „TRUE“...

  • Seite 122: Change_Of_State_Time

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.16 Change_Of_State_Time BACnetDateTime Datentyp Datentyp IEC BACnetDateTime In Objekt Binary-Value Beschreibung Diese Eigenschaft des Typs BACnetDateTime gibt Zeit und Datum der letzten Zustandsänderung an. Als Zustandsänderung (Change of State) gilt jedes Ereignis, das den logischen Zustand von Binary-Value verändert.

  • Seite 123: Count

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.18 Count Unsigned Datentyp Datentyp IEC WORD In Objekt Pulse-Converter Beschreibung Diese nur lesbare Eigenschaft des Typs Unsigned gibt die Anzahl der Impulse des physikalischen Einganges oder der Eigenschaft an, auf die Input_Reference verweist.

  • Seite 124: Count_Change_Time

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.20 Count_Change_Time BACnetDateTime Datentyp Datentyp IEC BACnetDateTime In Objekt Pulse-Converter Beschreibung Diese nur lesbare Eigenschaft des Typs BACnetDateTime gibt Zeit und Datum des letzten Schreibvorgangs in die Eigenschaft Adjust_Value an. Ist noch kein Schreibvorgang erfolgt, hat diese Eigenschaft Platzhalter für alle Datums- und Zeitfelder.

  • Seite 125: Cov_Period

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.22 COV_Period Datentyp Unsigned Datentyp IEC WORD In Objekt Pulse-Converter Beschreibung Die Eigenschaft COV_Period des Typs Unsigned gibt die Zeit in Sekunden zwischen regelmäßigen COV-Benachrichtigungen für dieses Objekt an. Diese Eigenschaft ist erforderlich, falls das Objekt COV-Reporting unterstützt.

  • Seite 126: Date_List

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.24 Date_List Datentyp List of BACnetCalendarEntry Datentyp IEC ARRAY [0...3] of BACnetCalendarEntry; In Objekt Calendar Beschreibung Diese Eigenschaft ist eine „List of BACnetCalendarEntry“. Jeder Eintrag ist entweder ein bestimmtes Datum (Date), ein Datumsbereich (BACnetDateRange) oder eine Monats-/Wochen- /Tagesangabe (BACnetWeekNDay).

  • Seite 127: Deadband

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.25 Deadband REAL Datentyp Datentyp IEC REAL In Objekt Analog-Value, Pulse-Converter Beschreibung Diese Eigenschaft des Typs REAL gibt den Bereich zwischen den Eigenschaften High_Limit und Low_Limit an, in dem der Wert Present_Value für ein TO-NORMAL-Ereignis verbleiben...

  • Seite 128: Device_Type

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.27 Device_Type CharacterString Datentyp Datentyp IEC STRING In Objekt Accumulator, Life-Safety-Point, Life-Safety-Zone Beschreibung In Objekt Accumulator: Diese Eigenschaft des Typs CharacterString ist eine Textbeschreibung des vom Accumulator-Objekt dargestellten physikalischen Gerätes. Die Eigenschaft wird in der Regel verwendet, um den von Accumulator dargestellten Sensor zu beschreiben.

  • Seite 129: Direct_Reading

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.28 Direct_Reading Datentyp REAL Datentyp IEC REAL In Objekt Life-Safety-Point Beschreibung Diese optionale Eigenschaft des Typs REAL gibt einen Analogwert an, der den Messwert oder den berechneten Wert eines initiierenden Gerätes darstellt. Die Methode für die Verwendung dieses Werts zur Bestimmung eines logischen Zustandes des Gerätes ist lokal unterschiedlich.

  • Seite 130: Elapsed_Active_Time

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.30 Elapsed_Active_Time Unsigned32 Datentyp Datentyp IEC DWORD In Objekt Binary-Value Beschreibung Diese Eigenschaft des Typs Unsigned32 gibt die Gesamtzeit in Sekunden an, welche die Eigenschaft Present_Value seit dem letzten Zurücksetzen der Eigenschaft Elapsed_Active_Time den Wert ACTIVE hatte.
  • Seite 131 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste In Objekt Binary-Value: Diese Eigenschaft des Typs BACnetEventTransitionBits übergibt drei Flags, welche die Meldung von TO-OFFNORMAL-, TO-FAULT- und TO-NORMAL- Ereignissen aktivieren bzw. deaktivieren. Diese Eigenschaft ist erforderlich, wenn das Objekt objektinternes Melden unterstützt.

  • Seite 132: Event_State

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In Objekt Trend-Log: Diese Eigenschaft des Typs BACnetEventTransitionBits übergibt drei Flags, welche die Meldung von TO- OFFNORMAL-, TO-FAULT- und TO-NORMAL-Ereignissen aktivieren bzw. deaktivieren. Im Kontext von Trend-Log- Objekten gilt es als TO-NORMAL-Ereignis, wenn die Eigenschaft Records_Since_Notification gleich oder größer dem...
  • Seite 133 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste In Objekt Multi-State-Value: Wenn das Objekt objektinternes Melden nicht unterstützt: • ist die Eigenschaft Reliability nicht vorhanden, ist der Wert von Event_State NORMAL oder • ist die Eigenschaft Reliability vorhanden und Reliability ist...

  • Seite 134: Event_Time_Stamps

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.33 Event_Time_Stamps BACnetARRAY [3] of BACnetTimeStamp Datentyp Datentyp IEC ARRAY [1...3] of BACnetTimeStamp In Objekt Accumulator, Analog-Value, Binary-Value, Life-Safety-Point, Life-Safety-Zone, Multi-State-Value, Pulse-Converter, Trend- Beschreibung Diese optionale Eigenschaft des Typs „BACnetARRAY [3] of BACnetTimeStamp“...

  • Seite 135: Exception_Schedule

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.34 Exception_Schedule BACnetARRAY [N] of BACnetSpecialEvent Datentyp Datentyp IEC ARRAY [1...7] of BACnetSpecialEvent In Objekt Schedule Beschreibung Diese Eigenschaft ist ein „BACnetARRAY of BACnetSpecialEvents“. Jedes BACnetSpecialEvent beschreibt eine Abfolge von Schedule-Aktionen, die an einem oder mehreren bestimmten Tagen Vorrang vor dem normalen Verhalten für diesen Tag haben.
  • Seite 136 Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Jedes BACnetSpecialEvent enthält eine EventPriority, die das relative Verhältnis zu anderen BACnetSpecialEvents in derselben Exception_Schedule festlegt. Da sich die Zeiträume von SpecialEvents einer Exception_Schedule überschneiden können, ist ein Mechanismus zur Bestimmung der relativen Prioritäten für SpecialEvents eines Tages erforderlich.

  • Seite 137: Fault_Values

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.35 Fault_Values siehe Objekt Datentyp Datentyp IEC siehe Objekt In Objekt Life-Safety-Point/Life-Safety-Zone (List of BACnetLifeSafetyState , ARRAY [0...3] of BACnetLifeSafetyState ), Multi-State-Value (List of Unsigned ARRAY [1...3] of WORD Beschreibung In Objekt Life-Safety-Point und Life-Safety-Zone: Diese optionale Eigenschaft des Typs „List of...

  • Seite 138: File_Access_Method

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.36 File_Access_Method BACnetFileAccessMethod Datentyp Datentyp IEC BACnetFileAccessMethod In Objekt File Beschreibung Diese Eigenschaft des Typs BACnetFileAccessMethod gibt die Art(en) des Dateizugriffs für dieses Objekt an. Mögliche Wert für File_Access_Method sind: {RECORD_ACCESS, STREAM_ACCESS}.

  • Seite 139: File_Type

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.38 File_Type Datentyp CharacterString Datentyp IEC STRING In Objekt File Beschreibung Diese Eigenschaft des Typs CharacterString gibt die bestimmungsgemäße Verwendung dieser Datei an. 7.39 High_Limit Datentyp siehe Objekt Datentyp IEC siehe Objekt...

  • Seite 140: In_Process

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.40 In_Process BOOLEAN Datentyp Datentyp IEC BOOL In Objekt Command Beschreibung Diese Eigenschaft des Typs BOOLEAN wird beim Schreiben eines Wertes in die Eigenschaft Present_Value auf „TRUE“ gesetzt. Der Wert „TRUE“ gibt an, dass das Command-Objekt mit der Bearbeitung einer Aktionsliste begonnen hat.

  • Seite 141: Input_Reference

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.42 Input_Reference BACnetObjectPropertyReference Datentyp Datentyp IEC BACnetObjectPropertyReference In Objekt Pulse-Converter Beschreibung Diese optionale Eigenschaft des Typs BACnetObjectPropertyReference gibt Objekt und Eigenschaft (in der Regel die Eigenschaft Present_Value eines Accumulator- Objektes) an, die den tatsächlichen physikalischen Eingang darstellen, den das Pulse-Converter-Objekt misst und angibt.

  • Seite 142: Life_Safety_Alarm_Values

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.44 Life_Safety_Alarm_Values Datentyp List of BACnetLifeSafetyState Datentyp IEC ARRAY [0..3] of BACnetLifeSafetyState In Objekt Life-Safety-Point, Life-Safety-Zone Beschreibung Diese optionale Eigenschaft des Typs „List of BACnetLifeSafetyState“ gibt Zustände an, denen der...

  • Seite 143: Limit_Enable

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste • das Flag TO-NORMAL muss in der Eigenschaft Event_Enable aktiviert sein und • der Present_Value darf keinem in der Eigenschaft Life_Safety_Alarm_Values enthaltenen Wert entsprechen • der Present_Value darf keinem in der Eigenschaft Alarm_Values enthaltenen Wert entsprechen und •...

  • Seite 144: List_Of_Group_Members

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.47 List_Of_Group_Members List of ReadAccessSpecification Datentyp Datentyp IEC ARRAY [0...3] of ReadAccessSpecification In Objekt Group Beschreibung Diese Eigenschaft ist eine Liste mit einer oder mehreren Zugriffsspezifikationen, welche die Gruppenmitglieder angeben, auf die bei Angabe des Objektes in einer Protokollaktion verwiesen wird.

  • Seite 145: List_Of_Object_Property_References

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.48 List_Of_Object_Property_References List of BACnetDeviceObjectPropertyReference Datentyp Datentyp IEC ARRAY [0...3] of BACnetDeviceObjectPropertyReference In Objekt Schedule Beschreibung Diese Eigenschaft gibt Geräte-Identifier, Objekt-Identifier und Eigenschafts-Identifier der Eigenschaften an, die zu bestimmten Zeiten an bestimmten Tagen mit bestimmten Werten geschrieben werden.

  • Seite 146: Log_Buffer

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.49 Log_Buffer List of BACnetLogRecord Datentyp Datentyp IEC ARRAY [0...3] of BACnetLogRecord In Objekt Trend-Log Beschreibung Diese Eigenschaft ist eine Liste mit einer der Buffer_Size entsprechenden Höchstanzahl an Einträgen mit Zeitstempel des Datentyps BACnetLogRecord.

  • Seite 147: Log_Deviceobjectproperty

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste failure Gibt einen Fehler beim Versuch an, einen Datenwert aus dem überwachten Objekt auszulesen. Wird der Fehler durch eine Fehlermeldung eines entfernten Gerätes angezeigt, werden Fehlerklasse und Fehlercode der Antwort gespeichert.

  • Seite 148: Log_Enable

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.51 Log_Enable Datentyp BOOLEAN Datentyp IEC BOOL In Objekt Trend-Log Beschreibung Diese Eigenschaft des Typs BOOLEAN gibt an und bestimmt, ob die Protokollierung aktiviert ist („TRUE“) oder nicht („FALSE“). Der Wert „FALSE“ hebt das durch Start_Time und Stop_Time angegebene Intervall auf.

  • Seite 149: Low_Limit

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.53 Low_Limit siehe Objekt Datentyp Datentyp IEC siehe Objekt In Objekt Accumulator (Unsigned , WORD ), Analog Value/Pulse- Converter (REAL , REAL Beschreibung In Objekt Accumulator: Diese Eigenschaft des Typs Unsigned gibt den Grenzwert an, den Pulse_Rate vor Generierung eines Ereignisses unterschreiten muss.

  • Seite 150: Max_Pres_Value

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.55 Max_Pres_Value Unsigned Datentyp Datentyp IEC WORD In Objekt Accumulator Beschreibung Diese Eigenschaft des Typs Unsigned gibt den Höchstwert für die Eigenschaft Present_Value an. 7.56 Maximum_Value Datentyp REAL Datentyp IEC REAL...

  • Seite 151: Member_Of

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.58 Member_Of List of BACnetDeviceObjectReference Datentyp Datentyp IEC ARRAY [0...3] of BACnetDeviceObjectReference In Objekt Life-Safety-Point, Life-Safety-Zone Beschreibung Diese optionale Eigenschaft des Typs „List of BACnetDeviceObjectReference“ gibt die Life-Safety-Point- /Life-Safety-Zone-Objekte an, für die dieses Life-Safety-Zone- Objekt als Mitglied gilt.

  • Seite 152: Minimum_On_Time

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.60 Minimum_On_Time Unsigned32 Datentyp Datentyp IEC DWORD Binary-Value In Objekt Beschreibung Diese Eigenschaft des Typs Unsigned32 gibt den Mindestwert in Sekunden an, den der Present_Value nach dem Schreiben eines Wertes in die Eigenschaft Present_Value im Zustand ACTIVE verbleibt, wenn die Eigenschaft beim Schreiben den Zustand ACTIVE annimmt.

  • Seite 153: Mode

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.63 Mode siehe Objekt Datentyp Datentyp IEC siehe Objekt In Objekt Life-Safety-Point/Life-Safety-Zone (BACnetLifeSafetyMode BACnetLifeSafetyMode Beschreibung Diese schreibbare Eigenschaft des Typs BACnetLifeSafetyMode gibt die gewünschte Betriebsart für das Life-Safety-Point-Objekt an. Das Life-Safety-Point-Objekt generiert CHANGE_OF_LIFE_SAFETY-Ereignisbenachrichtigungen für...

  • Seite 154: Notification_Class

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.65 Notification_Class Unsigned Datentyp Datentyp IEC WORD In Objekt Accumulator, Analog-Value, Binary-Value, Life-Safety-Point, Life-Safety-Zone, Multi-State-Value, Notification-Class, Pulse- Converter, Trend-Log Beschreibung In Objekt Accumulator, Analog-Value, Binary-Value, Life- Safety-Point, Life-Safety-Zone, Multi-State-Value, Pulse-...

  • Seite 155: Notify_Type

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.67 Notify_Type BACnetNotifyType Datentyp Datentyp IEC BACnetNotifyType In Objekt Accumulator, Analog-Value, Binary-Value, Life-Safety-Point, Life-Safety-Zone, Multi-State-Value, Pulse-Converter, Trend- Beschreibung Diese Eigenschaft des Typs BACnetNotifyType gibt an, ob die von diesem Objekt generierten Benachrichtigungen Ereignisse oder Alarme sind.

  • Seite 156: Object_Identifier

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.69 Object_Identifier BACnetObjectIdentifier Datentyp Datentyp IEC BACnetObjectIdentifier In Objekt Accumulator, Analog-Value, Averaging, Binary-Value, Calendar, Command, File, Group, Life-Safety-Point, Life- Safety-Zone, Multi-State-Value, Notification-Class, Pulse- Converter, Schedule, Trend-Log Beschreibung Diese Eigenschaft des Typs BACnetObjectIdentifier ist ein nummerischer Code für die Bestimmung des Objektes.

  • Seite 157: Object_Property_Reference

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.71 Object_Property_Reference BACnetDeviceObjectPropertyReference Datentyp Datentyp IEC BACnetDeviceObjectPropertyReference In Objekt Averaging Beschreibung Diese Eigenschaft des Typs BACnetDeviceObjectPropertyReference gibt Objekt und Eigenschaft für den Wert an, der in Window_Interval erfasst wird. Das referenzierte Objekt kann sich im Gerät befinden, welches das Averaging-Objekt enthält, optional kann das...

  • Seite 158: Object_Type

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.72 Object_Type BACnetObjectType Datentyp Datentyp IEC BACnetObjectType In Objekt Accumulator, Analog-Value, Averaging, Binary-Value, Calendar, Command, File, Group, Life-Safety-Point, Life- Safety-Zone, Multi-State-Value, Notification-Class, Pulse- Converter, Schedule, Trend-Log Beschreibung Diese Eigenschaft des Typs BACnetObjectType gibt die Zugehörigkeit zu einer bestimmten Objektklasse an.

  • Seite 159: Out_Of_Service

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.74 Out_Of_Service BOOLEAN Datentyp Datentyp IEC BOOL In Objekt Accumulator, Analog-Value, Binary-Value, Life-Safety-Point, Life-Safety-Zone, Multi-State-Value, Pulse-Converter, Schedule Beschreibung In Objekt Accumulator: Die Eigenschaft Out_Of_Service des Typs BOOLEAN zeigt an, ob der physikalische Eingang, den das Objekt darstellt, aktiv ist („TRUE“) oder nicht („FALSE“).
  • Seite 160 Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In Objekt Life-Safety-Point: Die Eigenschaft Out_Of_Service des Typs BOOLEAN zeigt an, ob Eingänge oder Prozesse, die das Objekt darstellen, aktiv sind („TRUE“) oder nicht („FALSE“). Wenn der Wert von Out_Of_Service „TRUE“ ist, ist die Eigenschaft Present_Value nicht an Eingänge oder Prozesse gekoppelt und Veränderungen...
  • Seite 161 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste In Objekt Pulse-Converter: Die Eigenschaft Out_Of_Service des Typs BOOLEAN zeigt an, ob der Eingang, den das Objekt direkt darstellt, aktiv ist („TRUE“) oder nicht („FALSE“). „Direkt“ bedeutet hier, dass die Eigenschaft Input_Reference in diesem Objekt nicht vorhanden ist.

  • Seite 162: Prescale

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.75 Prescale BACnetPrescale Datentyp Datentyp IEC BACnetPrescale In Objekt Accumulator Beschreibung Diese Eigenschaft des Typs BACnetPrescale gibt die Koeffizienten für die Konvertierung der von Messgeräten generierten Impulssignale in den durch Present_Value angezeigten Wert an.

  • Seite 163: Present_Value

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.76 Present_Value Unsigned Datentyp Datentyp IEC WORD In Objekt Accumulator, Multi-State-Value, Command Beschreibung In Objekt Accumulator: Diese Eigenschaft des Typs Unsigned gibt die Anzahl der Eingangsimpulse an, die seit dem letzten Setzten des Wertes durch Schreiben in die Eigenschaft Value_Set erfasst wurde.
  • Seite 164 Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In Objekt Command: Diese Eigenschaft des Typs Unsigned gibt an, welche Aktionen das Command-Objekt ausführt oder bereits ausgeführt hat. Beim Schreiben in die Eigenschaft Present_Value des Command- Objektes löst diese Eigenschaft bestimmte Aktionen des Command-Objektes aus, welche die Werte anderer Objekteigenschaften verändern.
  • Seite 165 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste Datentyp BACnetLifeSafetyState Datentyp IEC BACnetLifeSafetyState Life-Safety-Point, Life-Safety-Zone In Objekt Beschreibung Diese Eigenschaft des Typs BACnetLifeSafetyState gibt den Zustand des Life-Safety-Point-/Life-Safety-Zone-Objektes an. Die Methode für die Ermittlung von Present_Value ist lokal unterschiedlich.
  • Seite 166 Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Datentyp beliebig Datentyp IEC ARRAY [0...10] of BYTE Schedule In Objekt Beschreibung Diese Eigenschaft gibt den aktuellen Wert des Zeitplanes an. Dies kann jeder einfache Datentyp sein. Aus diesem Grund kann der Zeitplan für die meisten analogen, binären und enumerierten...
  • Seite 167 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste Mit der Methode zur Ermittlung des aktuellen Wertes eines Zeitplans (Exception oder Weekly) wird das letzte Element in der Liste für BACnetTimeValues gesucht, das zur bzw. vor der aktuellen Zeit auftritt. Der Wert dieses Elementes wird als aktueller Wert für den Zeitplan verwendet.

  • Seite 168: Priority

    In Objekt Analog-Value, Binary-Value Beschreibung Diese Eigenschaft ist ein Read-Only-Feld mit priorisierten Befehlen für dieses Objekt (siehe Dokumentation des WAGO- BACnet/IP-Controllers 750-830 für eine Beschreibung des Mechanismus zur Priorisierung). Wenn die Eigenschaft Relinquish_Default oder Priority_Array vorhanden ist, müssen beide vorhanden sein. Kann Present_Value Befehle empfangen, müssen die Eigenschaften Priority_Array und...

  • Seite 169: Priority_For_Writing

    Multi-State-Value In Objekt Beschreibung Diese Eigenschaft ist ein Read-Only-Feld mit priorisierten Befehlen für dieses Objekt (siehe Dokumentation des WAGO- BACnet/IP-Controllers 750-830 für eine Beschreibung des Mechanismus zur Priorisierung). Wenn die Eigenschaft Relinquish_Default oder Priority_Array vorhanden ist, müssen beide vorhanden sein. Kann der Present_Value Befehle empfangen, müssen die Eigenschaften...

  • Seite 170: Pulse_Rate

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.80 Pulse_Rate Unsigned Datentyp Datentyp IEC WORD In Objekt Accumulator Beschreibung Diese Eigenschaft des Typs Unsigned gibt die Anzahl der Eingangsimpulse an, die im aktuellsten durch Limit_Monitoring_Interval angegebenen Intervall erfasst wurden.

  • Seite 171: Recipient_List

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.82 Recipient_List List of BACnetDestination Datentyp Datentyp IEC ARRAY [0...3] of BACnetDestination In Objekt Notification-Class Beschreibung Diese Eigenschaft des Typs „List of BACnetDestination“ gibt eine Liste einer oder mehrerer Ziele an, an die Benachrichtigungen gesendet werden, wenn ereignisauslösende...

  • Seite 172: Record_Count

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.83 Record_Count Unsigned Datentyp Datentyp IEC IEC_DWORD In Objekt Trend-Log Beschreibung Diese Eigenschaft des Typs Unsigned gibt die Dateigröße in Records an. Die Eigenschaft Record_Count darf nur vorhanden sein, wenn der File_Access_Type RECORD_ACCESS verwendet wird.

  • Seite 173: Records_Since_Notification

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.84 Records_Since_Notification Unsigned32 Datentyp Datentyp IEC DWORD In Objekt Trend-Log Beschreibung Diese Eigenschaft des Typs Unsigned32 gibt die seit der letzten Benachrichtigung oder, falls keine vorherige Benachrichtigung erfolgt ist, seit Beginn der Protokollierung erfassten Einträge an.
  • Seite 174 Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In Objekt Analog-Value: Die Eigenschaft Reliability des Typs BACnetReliability zeigt an, ob der Wert für den Present_Value „zuverlässig“ ist, soweit das BACnet-Gerät dies feststellen können oder warum dies nicht der Fall ist.
  • Seite 175 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste In Objekt Multi-State-Value: Die Eigenschaft Reliability des Typs BACnetReliability zeigt an, ob der Wert für Present_Value „zuverlässig“ ist, soweit das BACnet-Gerät oder der Anwender dies feststellen können oder warum dies nicht der Fall ist. Die Eigenschaft Reliability ist erforderlich, wenn die Eigenschaft Fault_Values vorhanden ist.

  • Seite 176: Relinquish_Default

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.86 Relinquish_Default REAL Datentyp Datentyp IEC REAL In Objekt Analog-Value Beschreibung Diese Eigenschaft ist der Standardwert für die Eigenschaft Present_Value, wenn alle Prioritätswerte für Befehle der Eigenschaft Priority_Array den Wert „NULL“ haben. Wenn die Eigenschaft Relinquish_Default oder Priority_Array vorhanden ist, müssen beide vorhanden sein.

  • Seite 177: Scale

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste Datentyp Unsigned Datentyp IEC WORD Multi-State-Value In Objekt Beschreibung Diese Eigenschaft ist der Standardwert für die Eigenschaft Present_Value, wenn alle Prioritätswerte für Befehle der Eigenschaft Priority_Array den Wert „NULL“ haben. Wenn die Eigenschaft Relinquish_Default oder Priority_Array vorhanden ist, müssen beide vorhanden sein.

  • Seite 178: Schedule_Default

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.89 Schedule_Default beliebig Datentyp Datentyp IEC ARRAY [0...10] of BYTE In Objekt Schedule Beschreibung Diese Eigenschaft enthält einen Standardwert für die Eigenschaft Present_Value, wenn kein anderer Schedule-Wert gültig ist (siehe Kapitel „Present_Value“). Der Wert kann ein einfacher Datentyp sein.

  • Seite 179: Silenced

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.91 Silenced BACnetSilencedState Datentyp Datentyp IEC BACnetSilencedState In Objekt Life-Safety-Point, Life-Safety-Zone Beschreibung Diese Eigenschaft des Typs BACnetSilencedState gibt an, ob beim letzten Wechsel dieses Objektes, der zu einer akustischen oder optischen Anzeige geführt hat, diese durch den Empfang einer LifeSafetyOperation-Dienstanfrage oder durch einen lokalen Prozess aufgehoben wurde.

  • Seite 180: State_Text

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.93 State_Text BACnetARRAY [N] of CharacterString Datentyp Datentyp IEC ARRAY [1...3] of STRING; In Objekt Multi-State-Value Beschreibung Diese Eigenschaft ist ein BACnetARRAY aus Zeichenketten, die alle möglichen Zustände der Eigenschaft Present_Value darstellen.

  • Seite 181: Status_Flags

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.94 Status_Flags BACnetStatusFlags Datentyp Datentyp IEC BACnetStatusFlags In Objekt Accumulator, Analog-Value, Binary-Value, Life-Safety-Point, Life-Safety-Zone, Multi-State-Value, Pulse-Converter, Schedule Beschreibung Diese Eigenschaft des Typs BACnetStatusFlags stellt vier Boolean-Flags dar, welche den allgemeinen Zustand obiger Objekte darstellen.
  • Seite 182 Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste OVERRIDDEN In Objekt Accumulator und Multi-State Input: logisch „TRUE“ („1“) ist, wenn der Punkt von einem lokalen Mechanismus des BACnet-Gerätes außer Kraft gesetzt wurde. In diesem Fall bedeutet „Overridden“, dass die Eigenschaften Present_Value und Reliability Änderungen am physikalischen Eingang nicht mehr...

  • Seite 183: Stop_Time

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste In Objekt Life-Safety-Point und Life-Safety-Zone: logisch „TRUE“ („1“) ist, die Anwendung von einem lokalen Mechanismus des BACnet-Gerätes außer Kraft gesetzt wurde. In diesem Fall bedeutet „Overridden“, dass die Eigenschaften Present_Value und Reliability den physikalischen Eingang nicht mehr darstellen.

  • Seite 184: Stop_When_Full

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.96 Stop_When_Full BOOLEAN Datentyp Datentyp IEC BOOL In Objekt Trend-Log Beschreibung Diese Eigenschaft des Typs BOOLEAN gibt an, ob die Protokollierung bei vollem Speicher abgebrochen wird („TRUE“) oder nicht („FALSE“). Bei Beenden der Protokollierung wird Log_Enable auf „FALSE“...
  • Seite 185 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste In Objekt Life-Safety-Point und Life-Safety-Zone: Diese optionale Eigenschaft des Typs Unsigned gibt den Mindestzeitraum in Sekunden an, den der Present_Value folgende Werte annehmen muss: • gleich einem der Werte der Eigenschaft...

  • Seite 186: Time_Of_Active_Time_Reset

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.98 Time_Of_Active_Time_Reset BACnetDateTime Datentyp Datentyp IEC BACnetDateTime In Objekt Binary-Value Beschreibung Diese Eigenschaft des Typs BACnetDateTime gibt Datum und Zeit des letzten Zurücksetzens der Eigenschaft Elapsed_Active_Time auf Null an. Wenn eine der optionalen Eigenschaften Elapsed_Active_Time oder Time_Of_Active_Time_Reset vorhanden ist, müssen beide...

  • Seite 187: 7.101 Tracking_Value

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.101 Tracking_Value BACnetLifeSafetyState Datentyp Datentyp IEC BACnetLifeSafetyState In Objekt Life-Safety-Point, Life-Safety-Zone Beschreibung Diese optionale Eigenschaft des Typs BACnetLifeSafetyState gibt den nicht-verknüpften Zustand des Life-Safety-Point-/Life- Safety-Zone-Objektes an. Die Methode für die Ermittlung des Zustandes ist lokal unterschiedlich.

  • Seite 188: 7.103 Update_Time

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Information Weitere Information Die Liste der standardisierten Engineering-Einheiten finden Sie in der Dokumentation der BACnet-Bibliothek „BACnet_xx.lib“ auf der Internetseite http://www.wago.com unter Service  Downloads  Gebäudeautomation BACnet Downloads  Software 7.103 Update_Time...

  • Seite 189: 7.105 Value_Before_Change

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.105 Value_Before_Change Unsigned Datentyp Datentyp IEC WORD In Objekt Accumulator Beschreibung Diese Eigenschaft des Typs Unsigned gibt den Wert der Eigenschaft Present_Value vor dem letzten Schreiben in die Eigenschaft Value_Set oder Value_Before_Change an. Ist noch kein Schreibvorgang erfolgt, hat diese Eigenschaft den Wert „Null“.

  • Seite 190: 7.107 Value_Set

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.107 Value_Set Unsigned Datentyp Datentyp IEC WORD In Objekt Accumulator Beschreibung Diese Eigenschaft des Typs Unsigned gibt den Wert der Eigenschaft Present_Value nach dem letzten Schreiben in die Eigenschaften Value_Set oder Value_Before_Change an. Ist noch kein Schreibvorgang erfolgt, hat diese Eigenschaft den Wert „Null“.

  • Seite 191: 7.108 Weekly_Schedule

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.108 Weekly_Schedule BACnetARRAY [7] of BACnetDailySchedule Datentyp Datentyp IEC ARRAY [1...7] of BACnetDailySchedule In Objekt Schedule Beschreibung Diese Eigenschaft ist ein BACnetARRAY mit genau sieben Elementen. Jedes der Elemente 1 bis 7 enthält einen BACnetDailySchedule.

  • Seite 192: 7.109 Window_Interval

    Gesamtliste der BACnet-Objekt-Eigenschaften WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 7.109 Window_Interval Unsigned Datentyp Datentyp IEC WORD In Objekt Averaging Beschreibung Diese Eigenschaft des Typs Unsigned gibt den Zeitraum in Sekunden für die Berechnung der Minimal-, Maximal und Durchschnittswerte an. Der niedrigste zulässige Wert für Window_Intervall ist lokal unterschiedlich.

  • Seite 193: 7.110 Window_Samples

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Objekt-Eigenschaften BACnet - Objekte, Eigenschaften, Dienste 7.110 Window_Samples Datentyp Unsigned Datentyp IEC WORD In Objekt Averaging Beschreibung Diese Eigenschaft des Typs Unsigned gibt die Anzahl der Samples an, die in dem Zeitraum erfasst werden, den die Eigenschaft Window_Interval angibt.

  • Seite 194: Gesamtliste Der Bacnet-Dienst-Parameter

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Gesamtliste der BACnet-Dienst-Parameter Die Parameter der BACnet-Dienste werden nachfolgend in alphabetischer Reihenfolge aufgeführt. Für jeden Parameter werden die Dienste aufgelistet, in welchen der Parameter vorhanden ist. Die Beschreibung gibt nähere Auskunft über die Funktion des Parameters.

  • Seite 195: Acknowledgment Filter

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste Acknowledgment Filter GetEnrollmentSummary Dienste Beschreibung Dieser Parameter des Typs Unsigned32 gibt den Parameter „Process Identifier“ der Ereignisbenachrichtigung an, den diese Bestätigung beantwortet. So kann das initiierende Objekt sicherstellen, dass der entsprechende Prozess die Benachrichtigung erhalten hat.

  • Seite 196: Alarm State

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Alarm State GetAlarmSummary Dienste Beschreibung Dieser Parameter des Typs BACnetEventState gibt den Wert der Eigenschaft Event_State des Objektes an. Argument Dienste AcknowledgeAlarm, AtomicReadFile, AtomicWriteFile, ConfirmedCOVNotification, ConfirmedEventNotification, DeviceCommunicationControl, GetAlarmSummary, GetEnrollmentSummary, GetEventInformation, I-Am, I-Have,...

  • Seite 197: By Sequence Number

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste By Sequence Number Referenziert durch ReadRange im Parameter Range Dienste Beschreibung Der Parameter „By Sequence Number“ gibt an, dass auf die auszulesenden Elemente mit einer Sequenznummer verwiesen wird und dass die Antwort die Sequenznummer des ersten zurückgegebenen Elementes enthalten muss.

  • Seite 198: Comparison Value

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.11 Comparison Value Referenziert durch ReadPropertyConditional im Parameter Dienste „Object Selection Criteria“ Beschreibung Dieser Parameter ist eine Konstante des selben Datentyps wie die zu vergleichende Eigenschaft. Bei Verwendung von Comparison Value zur Auswahl von Eigenschaften des Typs CharacterString können die Platzhalter „?“...

  • Seite 199: Tabelle 72: Vergleichswerte Zur Auswahl Von Eigenschaften

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste Beispiel: 1-Jan-1991 < 2-Feb-1992 7:00:00.00 < 23:00:00.00 Für Unterkomponenten von Date oder Time, z. B. das Jahr, können Platzhalter angegeben werden, wenn der Wert der Unterkomponente der Sonderwert „unspecified“ ist.

  • Seite 200: Count

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.12 Count Referenziert durch ReadRange im Parameter Range Dienste Beschreibung Der absolute Wert des Parameters Count gibt die Anzahl der auszulesenden Einträge an. In der Parametergruppe „By Position“: Ist Count positiv, ist der durch „Reference Index“ angegebene Eintrag der erste und älteste Eintrag, der ausgelesen und...

  • Seite 201: Device Identifier

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.14 Device Identifier I-Have Dienste Beschreibung Der Parameter „Device Identifier“ des Typs BACnetObjectIdentifier ist der Object_Identifier des Gerätes, das die I-Have-Dienstanfrage initiiert. 8.15 Device Instance Range High Limit Dienste Who-Has, Who-Is...

  • Seite 202: Device Instance Range Low Limit

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.16 Device Instance Range Low Limit Who-Has, Who-Is Dienste Beschreibung Dieser Parameter ist ein Unsigned-Integer im Bereich 0 bis 4.194.303. In Verbindung mit dem Parameter „Device Instance Range High Limit“ definiert er die Geräte, die auf eine I-Have- bzw.

  • Seite 203: Enable/Disable

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.17 Enable/Disable DeviceCommunicationControl Dienste Beschreibung Dieser Parameter ist eine Enumeration, welche die Werte „ENABLE“, „DISABLE“ oder „DISABLE_INITIATION“ annehmen kann. Er gibt an, ob der Antwortende die gesamte Kommunikation der Netzwerkschnittstelle aktivieren oder deaktivieren oder die Initiierung deaktivieren kann.

  • Seite 204: Enrollment Filter

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.19 Enrollment Filter GetEnrollmentSummary Dienste Beschreibung Dieser Parameter des Typs BACnetRecipientProcess bietet eine Möglichkeit zur Einschränkung der Objekte, die zusammengefasst werden sollen. Nur Objekte, die zu bestätigende oder nicht zu bestätigende Benachrichtigungen über BACnetRecipient und „Process Identifier“...

  • Seite 205: Tabelle 73: Fehlerklasse Und Fehlercode Des Dienstes Createobject

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste In Dienst CreateObject: Tabelle 73: Fehlerklasse und Fehlercode des Dienstes CreateObject Situation Fehlerklasse Fehlercode Das Gerät kann den für das neue Objekt RESOURCES NO_SPACE_FOR_OBJECT erforderlichen Speicher nicht zuweisen. Das Gerät unterstützt die Erstellung dieses...

  • Seite 206: Tabelle 76: Fehlerklasse Und Fehlercode Der Dienste Writeproperty/Writepropertymultiple

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In Dienst WriteProperty, WritePropertyMultiple: Tabelle 76: Fehlerklasse und Fehlercode der Dienste WriteProperty/WritePropertyMultiple Situation Fehlerklasse Fehlercode Das angegebene Objekt ist nicht vorhanden. OBJECT UNKNOWN_OBJECT Die angegebene Eigenschaft ist nicht PROPERTY UNKNOWN_PROPERTY vorhanden.

  • Seite 207: Event Enable

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.21 Event Enable Dienste GetEventInformation Dieser Parameter des Typs BACnetEventTransitionBits gibt den Beschreibung Wert der Eigenschaft Event_Enable des Objektes an. 8.22 Event Object Identifier Dienste AcknowledgeAlarm, ConfirmedEventNotification, UnconfirmedEventNotification Beschreibung In Dienst AcknowledgeAlarm: Dieser Parameter des Typs BACnetObjectIdentifier gibt den Parameter „Event Object Identifier“...

  • Seite 208: Event State Acknowledged

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.25 Event State Acknowledged AcknowledgeAlarm Dienste Beschreibung Dieser Parameter des Typs BACnetEventState entspricht dem Wert „To State“ der zu bestätigenden Ereignisbenachrichtigung. Der Parameter ist vorhanden, damit das entfernte Gerät, das die Ereignisbenachrichtigung initiiert hat, sicherstellen kann, dass der bestätigte Zustand in der Eigenschaft Acked_Transitions des...

  • Seite 209: Event Type

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.28 Event Type ConfirmedEventNotification, GetEnrollmentSummary, Dienste UnconfirmedEventNotification Beschreibung Dieser Parameter des Typs BACnetEventType gibt den Typ des stattgefundenen Ereignisses an. 8.29 Event Type Filter Dienste GetEnrollmentSummary Beschreibung Dieser Parameter bietet eine Möglichkeit, nur die ereignisauslösenden Objekte zusammenzufassen, die...

  • Seite 210: File Identifier

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.32 File Identifier AtomicReadFile, AtomicWriteFile Dienste Beschreibung Dieser Parameter ist der Object_Identifier des File-Objektes, der die zu schreibende/lesende Datei bestimmt. 8.33 File Record Data Dienste AtomicReadFile, AtomicWriteFile Beschreibung Dieser Parameter besteht aus einer „List of OCTET STRINGs“...

  • Seite 211: First Failed Element Number

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.36 First Failed Element Number Dienste CreateObject, AddListElement, RemoveListElement Beschreibung In Dienst AddListElement, RemoveListElement: Dieser Parameter des Typs Unsigned gibt die nummerische Position (beginnend mit 1) des fehlerhaften Elementes im Parameter „List of Elements“...

  • Seite 212: From State

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.39 From State Dienste ConfirmedEventNotification, UnconfirmedEventNotification Dieser Parameter des Typs BACnetEventState gibt den Wert der Beschreibung Eigenschaft Event_State des Objektes vor Auftreten des Ereignisses an, das diese Benachrichtigung initiiert hat. Dieser Parameter darf nur vorhanden sein, wenn der Parameter „Notify...

  • Seite 213: Issue Confirmed Notifications

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.42 Issue Confirmed Notifications SubscribeCOV, SubscribeCOVProperty Dienste Beschreibung Dieser Parameter des Typs BOOLEAN gibt an, ob das COV- Servergerät bei Änderungen ConfirmedCOVNotifications („TRUE“) oder UnconfirmedCOVNotifications („FALSE“) ausgibt. Falls vorhanden gibt dieser Parameter an, ob ein Abonnement oder Neu-Abonnement erfolgt und ob die Lebensdauer auf den ursprünglichen Zustand zurückgesetzt wird.

  • Seite 214: Last Received Object Identifier

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.45 Last Received Object Identifier GetEventInformation Dienste Beschreibung Dieser optionale Parameter des Typs BACnetObjectIdentifier gibt den letzten in einer vorhergehenden GetEventInformation- ACK-Meldung empfangenen „Object Identifier“ an, falls dessen Parameter „More Events“ gleich „TRUE“ war. Ist dieser Parameter nicht vorhanden, beginnt die Rückgabe mit dem ersten...

  • Seite 215: List Of Elements

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.48 List of Elements Object Access, RemoveListElement Dienste Beschreibung Dieser Parameter gibt eines oder mehrere Elemente an, die der im Parameter „Property Identifier“ angegebenen Eigenschaft hinzugefügt werden. Der Datentyp der Parameterelemente wird durch den Objekttyp im Parameter „Object Identifier“...

  • Seite 216: List Of Properties

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.51 List of Properties Referenziert durch den Dienst WritePropertyMultiple im Dienste Parameter „Write Access Specification“ Beschreibung Dieser Parameter gibt eine Liste mit einer oder mehreren Eigenschaften des jeweiligen Objektes, des in jede Eigenschaft zu schreibenden Wertes und der dem Schreibvorgang zugewiesenen Priorität an.

  • Seite 217: List Of Read Access Results

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste In Dienst ReadPropertyMultiple (im Parameter „Read Access Specification“): Dieser Parameter ist eine Liste einer oder mehrerer BACnetPropertyReferences, die jeweils direkt einer angegebenen Eigenschaft des oben bestimmten Objektes entspricht. Der „Property Identifier“ ALL gibt an, dass auf alle angegebenen Eigenschaften des Objektes zugegriffen wird, einschließlich proprietärer Eigenschaften.

  • Seite 218: List Of Read Access Specifications

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.54 List of Read Access Specifications ReadPropertyMultiple Dienste Beschreibung Dieser Parameter besteht aus einer Liste mit einer oder mehreren „Read Access Specifications“. Jede Spezifikation besteht aus zwei Parametern: einem „Object Identifier“ und einer „List of Property References“, siehe Kapitel „Parameter des Dienstes...

  • Seite 219: List Of Values

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.57 List of Values ConfirmedCOVNotification, UnconfirmedCOVNotification Dienste Beschreibung Dieser Parameter gibt eine Liste mit einem oder mehreren Eigenschaftswerten an, deren Inhalt vom überwachten Objekt abhängt. Die Tabelle in Kapitel „Melden bei Wertänderungen (Change Of Value / State Reporting)“...

  • Seite 220: List Of Results

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.60 List of Results Referenziert durch ReadPropertyConditional im Parameter „List Dienste of Read Access Results“ Beschreibung Das Ergebnis des Auslesens einer Eigenschaft ist entweder der Wert der Eigenschaft oder ein Fehlercode, der den Grund für das Fehlschlagen des Zugriffversuchs angibt.

  • Seite 221: Monitored Object Identifier

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.63 Monitored Object Identifier ConfirmedCOVNotification, SubscribeCOV, Dienste SubscribeCOVProperty, UnconfirmedCOVNotification Beschreibung In Dienst SubscribeCOV, SubscribeCOVProperty: Dieser Parameter des Typs BACnetObjectIdentifier gibt den Identifier des Objektes im empfangenden Gerät an, der die Eigenschaft enthält, für die ein Abonnement gewünscht ist.

  • Seite 222: Notification-Class

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.66 Notification-Class ConfirmedEventNotification, GetEnrollmentSummary, Dienste UnconfirmedEventNotification Beschreibung In Dienst GetEnrollmentSummary: Dieser optionale Parameter des Typs Unsigned gibt die Klasse der Benachrichtigungen an, die das Objekt generiert und verweist eindeutig auf ein Notification-Class-Objekt, dessen Eigenschaft Notification_Class denselben Wert hat.

  • Seite 223: Notify Type

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.68 Notify Type ConfirmedEventNotification, GetEventInformation, Dienste UnconfirmedEventNotification Beschreibung In Dienst UnconfirmedEventNotification, ConfirmedEventNotification: Dieser Parameter des Typs BACnetNotifyType gibt an, ob die Benachrichtigung ein Ereignis oder ein Alarm ist oder eine...

  • Seite 224: Object Identifier

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.69 Object Identifier AddListElement, GetAlarmSummary, GetEnrollmentSummary, Dienste GetEventInformation, I-Have, LifeSafetyOperation, ReadProperty, referenziert durch ReadPropertyConditional im Parameter „Read Access Result“, ReadRange, RemoveListElement, Who-Has, WriteProperty, referenziert durch WritePropertyMultiple im Parameter „Write Access Specification“, referenziert durch ReadPropertyMultiple im...
  • Seite 225 WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste In Dienst ReadProperty in Parametergruppe Result(+): Dieser Parameter des Typs BACnetObjectIdentifier gibt das Objekt an, dessen Eigenschaft ausgelesen wurde und an den Client-BACnet-User zurückgegeben wird. In Dienst ReadPropertyMultiple im Parameter Read Access...

  • Seite 226: Object Name

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In Dienst I-Have: Der Parameter „Object Identifier“ des Typs BACnetObjectIdentifier gibt den Object_Identifier des Objektes an, das als im initiierenden Gerät enthalten angegeben wird. Dieser Identifier entspricht dem Wert der Eigenschaft Object_Identifier des angegebenen Objektes.

  • Seite 227: Password

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.72 Password DeviceCommunicationControl, ReinitializeDevice Dienste Beschreibung Dieser optionale Parameter des Typs CharacterString gibt eine Zeichenkette mit maximal 20 Zeichen an. Bei Geräten mit Kennwortschutz wird der Dienst abgewiesen, falls dieser Parameter nicht vorhanden oder das Kennwort nicht korrekt ist.

  • Seite 228: Priority Filter

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.74 Priority Filter Dienste GetEnrollmentSummary Dieser Parameter besteht aus zwei Teilen, MinPriority und Beschreibung MaxPriority, des Datentyps Unsigned8. Er bietet eine Möglichkeit, nur die ereignisauslösenden Objekte zusammenzufassen, die Ereignisbenachrichtigungen mit einer in diesem Parameter angegebenen Priorität generieren können.

  • Seite 229: Property Array Index

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.77 Property Array Index ReadProperty, ReadRange, RemoveListElement, WriteProperty, Dienste referenziert durch ReadPropertyConditional in den Parametern „Object Selection Criteria“ und „Read Access Result“, referenziert durch ReadPropertyMultiple im Parameter „Read Access Result“, referenziert durch WritePropertyMultiple im Parameter „Write Access Specification“...

  • Seite 230: Property Identifier

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.78 Property Identifier AddListElement, ReadProperty, ReadRange, Dienste RemoveListElement, WriteProperty, referenziert durch ReadPropertyConditional in den Parametern „Object Selection Criteria“ und „Read Access Result“, referenziert durch WritePropertyMultiple im Parameter „Write Access Specification“...

  • Seite 231: Property Value

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste In Dienst WriteProperty: Dieser Parameter des Typs BACnetPropertyIdentifier bietet eine Möglichkeit zur eindeutigen Bestimmung der Eigenschaft, die dieser Dienst schreibt. Da dieser Dienst zum Schreiben einer einzelnen Eigenschaft eines einzelnen Objektes gedacht ist, darf der Wert dieses Parameters keiner der besonderen Property Identifier ALL, REQUIRED oder OPTIONAL sein.

  • Seite 232: Range

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste In Dienst ReadPropertyConditional und ReadPropertyMultiple im Parameter „Read Access Result: Bei erfolgreichem Zugriff auf die angegebene Eigenschaft des angegebenen Objektes wird dieser Parameter zurückgegeben. Er muss dem Datentyp der angegebenen Eigenschaft entsprechen und den Wert der angefragten Eigenschaft enthalten.

  • Seite 233: Record Count

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste In Dienst AtomicWriteFile in Parametergruppe Argument: Der Parameter „Record Access“ gibt an, dass eintragsbasierter Dateizugriff erforderlich ist. „Record Access“ umfasst die Parameter „File Start Record“, „Record Count“ und „File Record Data“.

  • Seite 234: Reference Time

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.85 Reference Time Dienste referenziert durch ReadRange im Parameter Range Ist Count positiv, ist der erste gelesene Eintrag der Eintrag mit Beschreibung einem aktuelleren Zeitstempel als im Parameter „Reference Time“ angegeben. Ist Count negativ, ist der erste gelesene Eintrag der aktuellste Eintrag mit einem Zeitstempel älter als im...

  • Seite 235: Request

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste Tabelle 77: Zulässige boolesche Operatoren für BACnet-Datentypen Datentyp Zulässige Datentyp Zulässige Operatoren Operatoren NULL = ≠ CharacterString = ≠ < > ≤≥ BOOLEAN = ≠ OCTET STRING = ≠ Unsigned = ≠...

  • Seite 236: Requesting Process Identifier

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.91 Requesting Process Identifier LifeSafetyOperation Dienste Beschreibung Dieser Parameter des Typs Unsigned32 gibt einen Identifier mit Bedeutung für das sendende Gerät an, die den Prozess, der die Dienstanfrage sendet, eindeutig identifiziert. Zuweisung und Bedeutung der „Process Identifier“...

  • Seite 237: Result(+)

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste Beschreibung Der Parameter Result(-) gibt an, dass die Dienstanfrage fehlgeschlagen ist. Der Grund hierfür ist im Parameter Error Type angegeben. In Dienst AddListElement: Keines der angegebenen Elemente wurde der Liste hinzugefügt.

  • Seite 238: Result Flags

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.95 Result Flags ReadRange Dienste Beschreibung Dieser Parameter des Typs BACnetResultFlags gibt mehrere Flags an, die Merkmale der zurückgegebenen Daten beschreiben: {FIRST_ITEM, LAST_ITEM, MORE_ITEMS} Das Flag FIRST_ITEM gibt an, ab die Antwort das erste Element der Liste oder des Feldes (bei einem Positionsindex) oder das Element mit dem ältesten Zeitstempel (bei einem...

  • Seite 239: Selection Logic

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.98 Selection Logic Referenziert durch ReadPropertyConditional im Parameter Dienste „Object Selection Criteria“ Beschreibung Dieser Parameter gibt den Umfang der Objekte an, deren Eigenschaften zurückgegeben werden. Es sind drei Werte zulässig: AND, OR und ALL. Wird AND oder OR verwendet, gibt der Parameter die Methode für die Kombination mehrerer...

  • Seite 240: 8.100 Subscriber Process Identifier

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.100 Subscriber Process Identifier ConfirmedCOVNotification, SubscribeCOV, Dienste SubscribeCOVProperty, UnconfirmedCOVNotification Beschreibung In Dienst ConfirmedCOVNotification: Dieser Parameter des Typs Unsigned32 gibt einen nummerischen Handle mit Bedeutung für den Abonnenten an. Der Handle wird für die Bestimmung des Prozesses im COV-Client verwendet,...

  • Seite 241: 8.103 Time Duration

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.103 Time Duration DeviceCommunicationControl Dienste Beschreibung Dieser optionale Parameter des Typs Unsigned16 gibt den Zeitraum in Minuten an, den das entfernte Gerät alle APDUs außer DeviceCommunicationControl und, falls unterstützt, ReinitializeDevice ignoriert. Ist der Parameter „Time Duration“...

  • Seite 242: 8.106 Time Stamp

    Gesamtliste der BACnet-Dienst-Parameter WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste 8.106 Time Stamp AcknowledgeAlarm, ConfirmedEventNotification, Dienste UnconfirmedEventNotification Beschreibung In Dienst ConfirmedEventNotification, UnconfirmedEventNotification: Dieser Parameter des Typs BACnetTimeStamp gibt die aktuelle Zeit laut Geräteuhr an, welche die Dienstanfrage initiiert. Hat das Gerät keine Uhr, gibt dieser Parameter eine Sequenznummer an,...

  • Seite 243: 8.109 Vendor Identifier

    WAGO-I/O-SYSTEM 750 Gesamtliste der BACnet-Dienst-Parameter BACnet - Objekte, Eigenschaften, Dienste 8.109 Vendor Identifier I-Am Dienste Beschreibung Dieser Parameter des Typs Unsigned16 gibt die Identität des Geräteherstellers mit einer I-Am-Dienstanfrage an. Pos: 14 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 Pos: 15.1 /Dokumentation allgemein/Gliederungselemente/---Seitenwechsel--- @ 3\mod_1221108045078_0.doc @ 21808 Handbuch Version 1.0.2, gültig ab HW/SW-Version 03/01.04.27(03)

  • Seite 244: Abbildungsverzeichnis

    Abbildungsverzeichnis WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Pos: 15.2 /Dokumentation allgemein/Verzeichnisse/Abbildungsverzeichnis - Überschrift 1 und Verzeichnis @ 3\mod_1219222916765_6.doc @ 21079 Abbildungsverzeichnis Abbildung 1: Beispiel eines Accumulator-Objektes ..........19 Abbildung 2: Hasse-Diagramm................32 Abbildung 3: Hasse-Diagramm (Silenced) ............33 Abbildung 4: Hasse-Diagramm (Operation_Expected) ........33 Abbildung 5: Verhältnis zwischen Pulse-Converter- und Accumulator-Objekt...

  • Seite 245: Tabellenverzeichnis

    WAGO-I/O-SYSTEM 750 Tabellenverzeichnis BACnet - Objekte, Eigenschaften, Dienste Pos: 15.4 /Dokumentation allgemein/Verzeichnisse/Tabellenverzeichnis - Überschrift 1 und Verzeichnis @ 3\mod_1219222958703_6.doc @ 21083 Tabellenverzeichnis Tabelle 1: Darstellungen der Zahlensysteme ............13 Tabelle 2: Schriftkonventionen ................13 Tabelle 3: Eigenschaften des Accumulator-Objektes ........... 20 Tabelle 4: Eigenschaften des Analog-Value-Objektes..........
  • Seite 246 Tabellenverzeichnis WAGO-I/O-SYSTEM 750 BACnet - Objekte, Eigenschaften, Dienste Tabelle 43: Struktur des Parameters „Read Access Result“ ......... 80 Tabelle 44: Struktur der Funktionen des Dienstes ReadPropertyMultiple.... 81 Tabelle 45: Struktur des Parameters Read Access Specification ......82 Tabelle 46: Struktur des Parameters „Read Access Result“ ......... 82 Tabelle 47: Struktur der Funktionen des Dienstes ReadRange......
  • Seite 247 WAGO-I/O-SYSTEM 750 Tabellenverzeichnis BACnet - Objekte, Eigenschaften, Dienste Handbuch Version 1.0.2, gültig ab HW/SW-Version 03/01.04.27(03)
