a/b1
Ts
Aktor2
Aktor1
Tö
Sensor
230 V ~

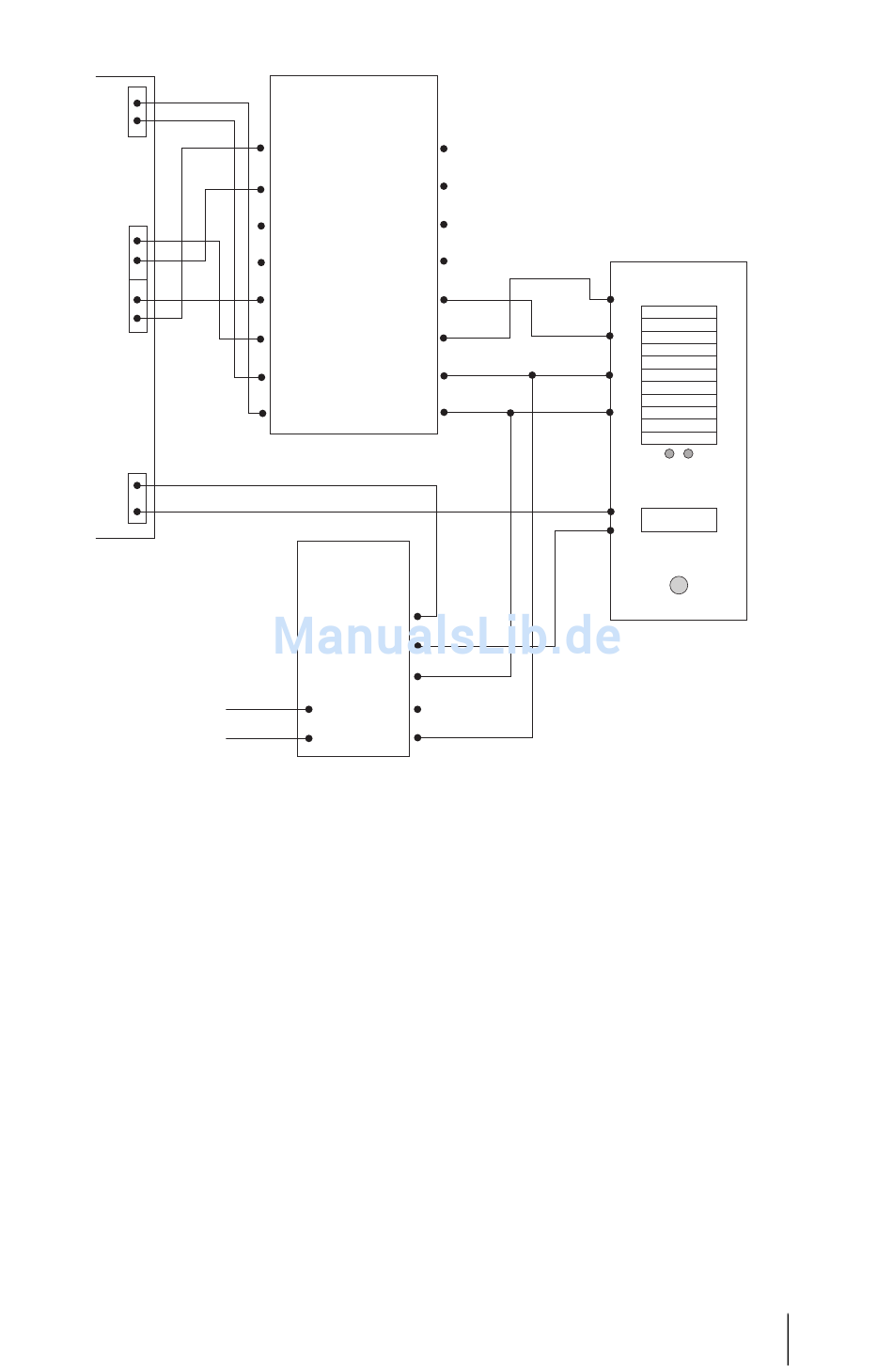

Anschaltung einer Türfreisprecheinrichtung der Fa. Siedle.
Hinweis: Die obige Zeichnung
zeigt die beispielhafte Verwendung
des „PVG 402-0" Bausteins. Auch an-
dere Bausteine (z.B. der Nachfolgetyp
„PVG 602-01") können betrieben wer-
den.
Installation
PVG 402-0
Postverstärker
To c1
Ts 7
-T LW
+T 1
To 12
Ts* 11
b 9
a +
NG 402-02
Netzgerät
b
12 V ~
c
+
-
9

COM-Anschluss

Achtung! Die Länge der An-
schlussleitung für den COM-An-
schluss darf bis zu 3 Meter betragen.
An den COM-Anschluss können Sie
einen PC zur Konfiguration der
OpenCom 100 oder zur Übertra-
gung von Verbindungsdaten an-
schließen. Diese Verbindungsdaten
können mit dem Gebührenerfas-
sungsprogramm OpenCount im
Detail ausgewertet werden.
Siedle
11
12
9
+
Klingel
Anschließbare Endgeräte
