TK-Anlagenvernetzung

Die OpenCom 100 kann bei wach-
senden Anforderungen im Verbund
mit anderen TK-Anlagen betrieben
werden. Benötigen Sie lediglich eine
erweiterte Anzahl von Anschlüssen,
können Sie auf einfache Weise eine

TK-Anlagenkaskadierung

Um die Anzahl der anschließbaren
Endgeräte zu erhöhen, können Sie
die TK-Anlage OpenCom 120 mit ei-
ner zweiten TK-Anlage des Typs
OpenCom 100 zusammenschalten.
Die mit zwei Leitungen untereinan-
der verbundenen TK-Anlagen ver-
halten sich im wesentlichen wie eine
einzelne TK-Anlage mit einer größe-
ren Anzahl von Anschlüssen.
Die TK-Anlagenkaskadierung erfor-
dert zwei Twisted-Pair-Leitungen
mit RJ45-Stecker zwischen den
TK-Anlagen:
Sprachdaten: Eine Leitung, bei
■
der alle 8 Anschluss-Pins belegt
und 1 zu 1 durchverbunden sind.
Diese schließen Sie an den PCM-
Anschlüssen der TK-Anlagen an.
Diese geschirmte CAT-5-Leitung
kann eine Länge von bis zu
3 Metern haben.
TK-Anlagenvernetzung
zweite TK-Anlage anbinden („TK-An-
lagenkaskadierung"). Wollen Sie die
OpenCom 100 an mehreren Standor-
ten mit unterschiedlichen TK-Anla-
gen vernetzen, können Sie dies mit
der TK-Anlagenvernetzung erreichen.
Verwaltungdaten: Eine CAT-5-
■
Ethernet-Leitung. Diese Leitung
schließen Sie am Anschluss
LAN2 der Master-Anlage
(Hauptanlage) und am An-
schluss LAN1 der Slave-Anlage
an.

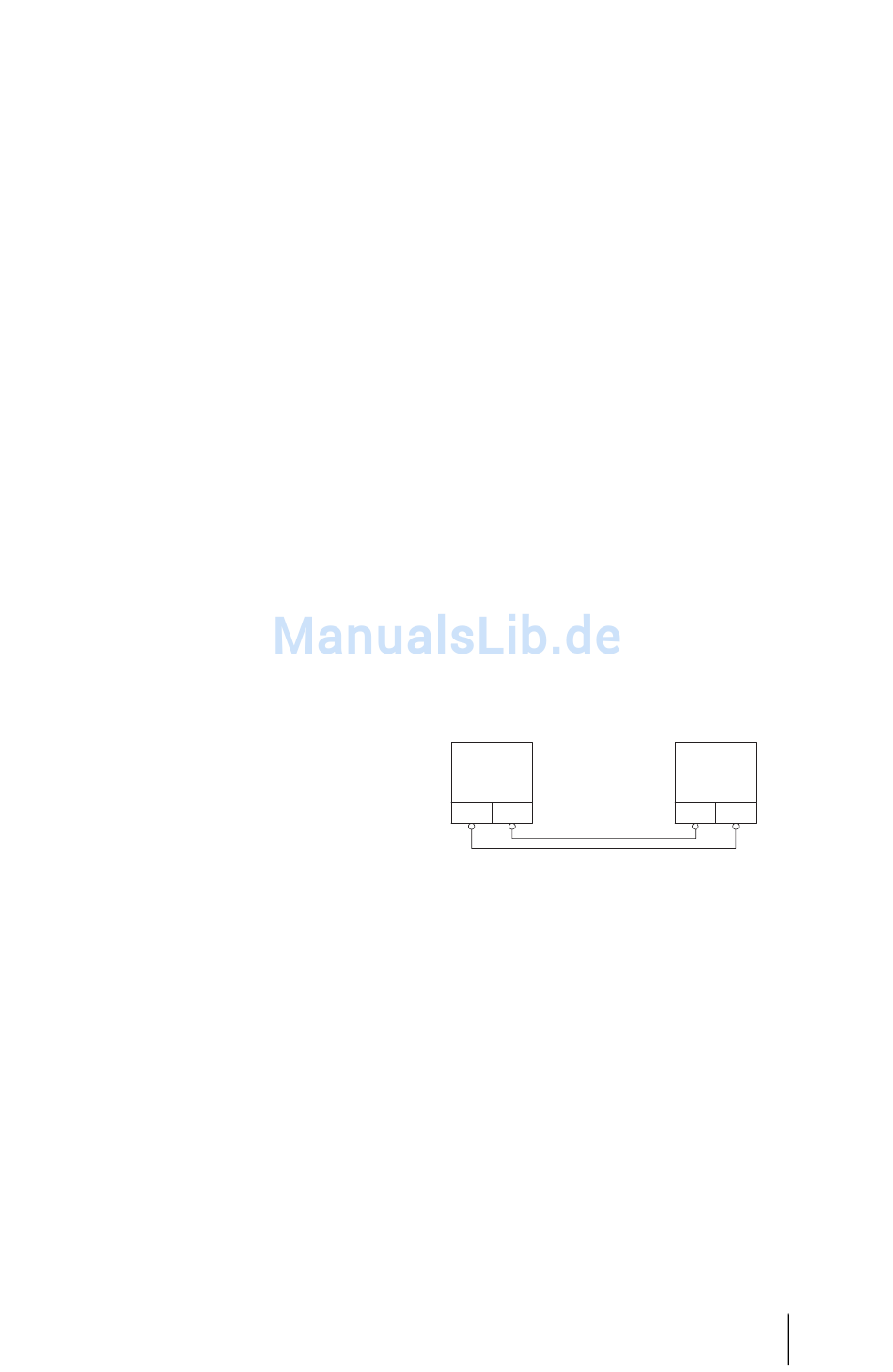

TK-Anlage 1
(Master)
PCM LAN 2
Netzwerk-Leitung
Sprachdaten-Leitung (8-polig, 1:1 verdrahtet)
TK-Anlagenkaskade
TK-Anlagenkaskade in
Betrieb nehmen
Gehen Sie mit folgenden Schritten
vor, um eine TK-Anlagenkaskade in
Betrieb zu nehmen:
1. Nehmen Sie die zusätzliche
Slave-Anlage aus der Verpa-
ckung und montieren sie an ei-
TK-Anlagenkaskadierung
TK-Anlage 2
(Slave)
LAN 1 PCM
