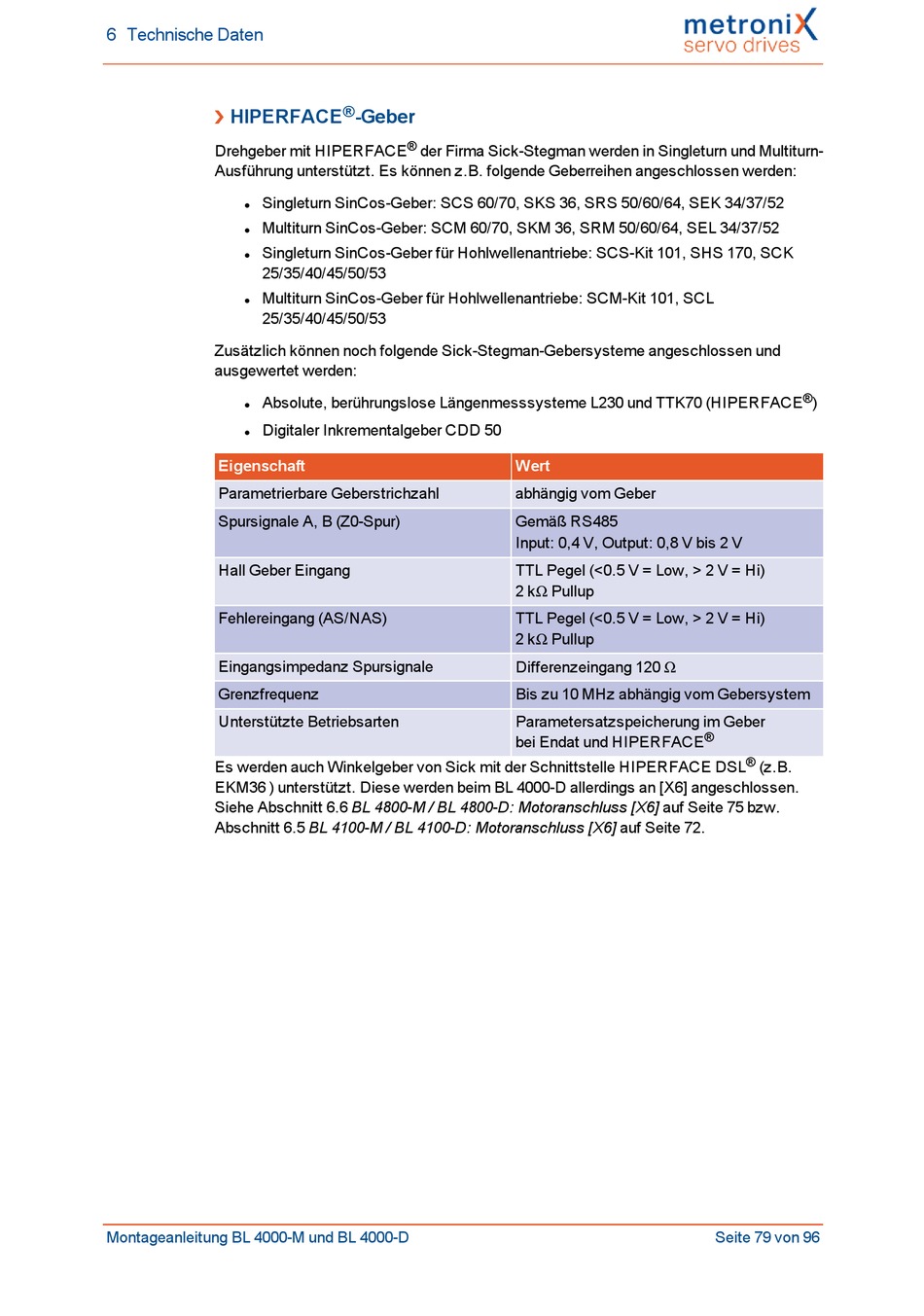

6 Technische Daten
HIPERFACE
Drehgeber mit HIPERFACE
Ausführung unterstützt. Es können z.B. folgende Geberreihen angeschlossen werden:
Singleturn SinCos-Geber: SCS 60/70, SKS 36, SRS 50/60/64, SEK 34/37/52
l
Multiturn SinCos-Geber: SCM 60/70, SKM 36, SRM 50/60/64, SEL 34/37/52
l
Singleturn SinCos-Geber für Hohlwellenantriebe: SCS-Kit 101, SHS 170, SCK
l
25/35/40/45/50/53
Multiturn SinCos-Geber für Hohlwellenantriebe: SCM-Kit 101, SCL
l
25/35/40/45/50/53
Zusätzlich können noch folgende Sick-Stegman-Gebersysteme angeschlossen und
ausgewertet werden:
Absolute, berührungslose Längenmesssysteme L230 und TTK70 (HIPERFACE
l
Digitaler Inkrementalgeber CDD 50
l
Eigenschaft
Parametrierbare Geberstrichzahl
Spursignale A, B (Z0-Spur)
Hall Geber Eingang
Fehlereingang (AS/NAS)
Eingangsimpedanz Spursignale
Grenzfrequenz
Unterstützte Betriebsarten
Es werden auch Winkelgeber von Sick mit der Schnittstelle HIPERFACE DSL
EKM36 ) unterstützt. Diese werden beim BL 4000-D allerdings an [X6] angeschlossen.
Siehe Abschnitt 6.6 BL 4800-M / BL 4800-D: Motoranschluss [X6] auf Seite 75 bzw.
Abschnitt 6.5 BL 4100-M / BL 4100-D: Motoranschluss [X6] auf Seite 72.
Montageanleitung BL 4000-M und BL 4000-D
®
-Geber
®
der Firma Sick-Stegman werden in Singleturn und Multiturn-
Wert
abhängig vom Geber
Gemäß RS485
Input: 0,4 V, Output: 0,8 V bis 2 V
TTL Pegel (<0.5 V = Low, > 2 V = Hi)
2 kΩ Pullup
TTL Pegel (<0.5 V = Low, > 2 V = Hi)
2 kΩ Pullup
Differenzeingang 120 Ω
Bis zu 10 MHz abhängig vom Gebersystem
Parametersatzspeicherung im Geber
bei Endat und HIPERFACE
®
)
®
®
(z.B.
Seite 79 von 96
