5 Elektrische Installation
5.8
Anschluss BL 4800-M: Motor [X6]
Bei der Variante BL 4800-M erfolgt der Anschluss des Motors über Gewindeterminals auf
der Leistungsteilplatine ([X6], siehe die folgende Abbildung: C), bevor der Servoregler auf
den Motor montiert wird. Eine eventuell vorhandene Motorhaltebremse kann über eine
Leiterplattenklemme mit Push-In-Technik [X6] (siehe folgende Abbildung: A)
angeschlossen werden. Der Anschluss eines analogen Motortemperatursensors erfolgt
über die Geberschnittstelle an [X2] (siehe folgende Abbildung: B). Diese ist im Abschnitt
5.11 Anschluss BL 4000-M: Resolver und Encoder [X2] auf Seite 53 beschrieben.

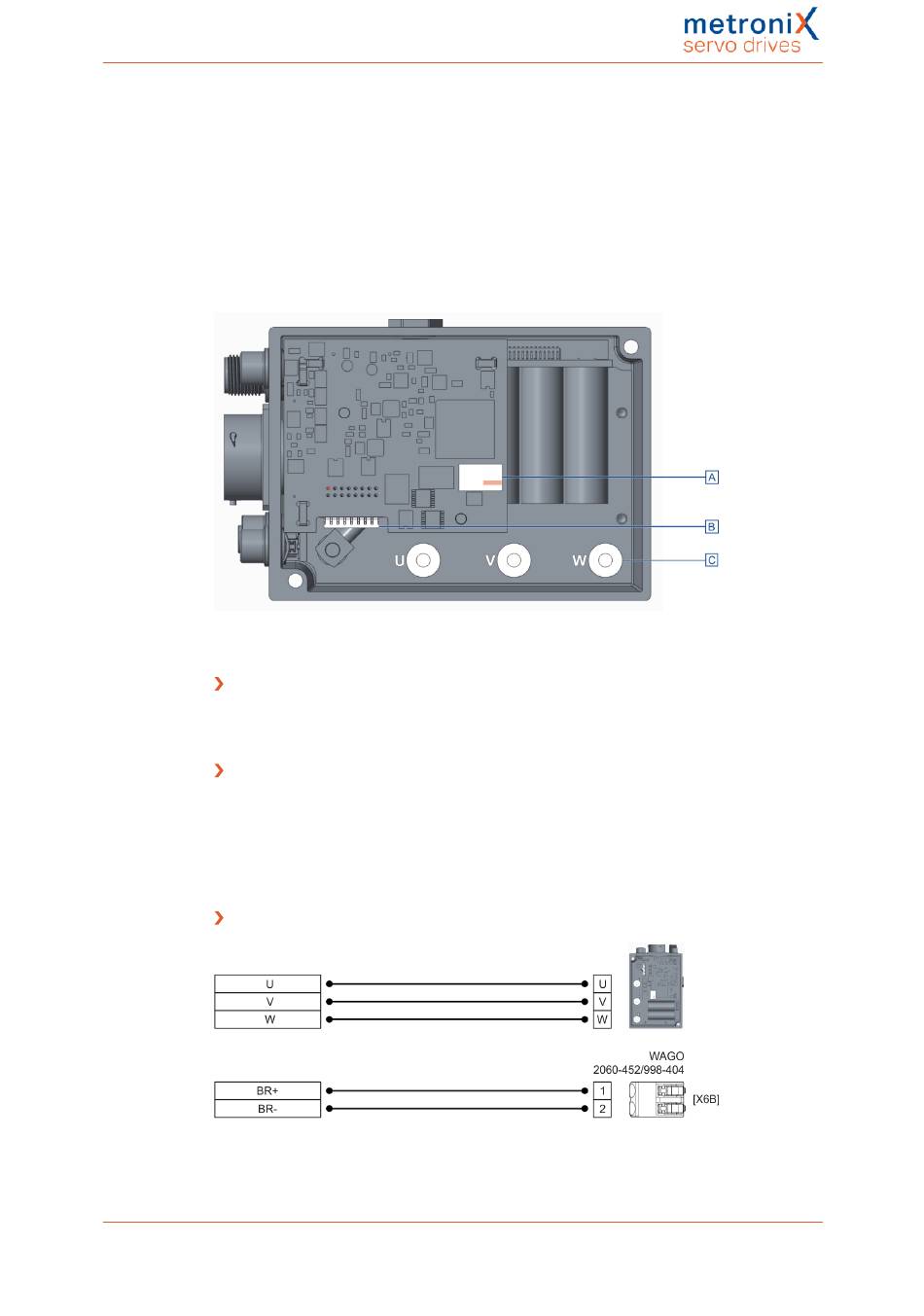

Abbildung 17: Schraubanschlüsse Motor [X6], Haltebremse [X6B] und Winkelgeber [X2]
Ausführung am Gerät [X6]
Schraubterminal M4
Gegenstecker [X6]
Kabelschuh Standard, z.B. Weitkowitz 13015, M4, 4mm²
Winkelkabelschuh 90°, z.B. Weitkowitz 13115, M4, 4mm²
Schraube Innensechskant M4x10mm
Spannscheibe (DIN 6796)
Steckerbelegung: Motor mit Haltebremse
Abbildung 18: Steckerbelegung „Motor mit Haltebremse [X6], [X6B]"
Montageanleitung BL 4000-M und BL 4000-D
Seite 43 von 96
