5 Elektrische Installation
Steckerbelegung: Inkrementalgeber mit serieller Schnittstelle

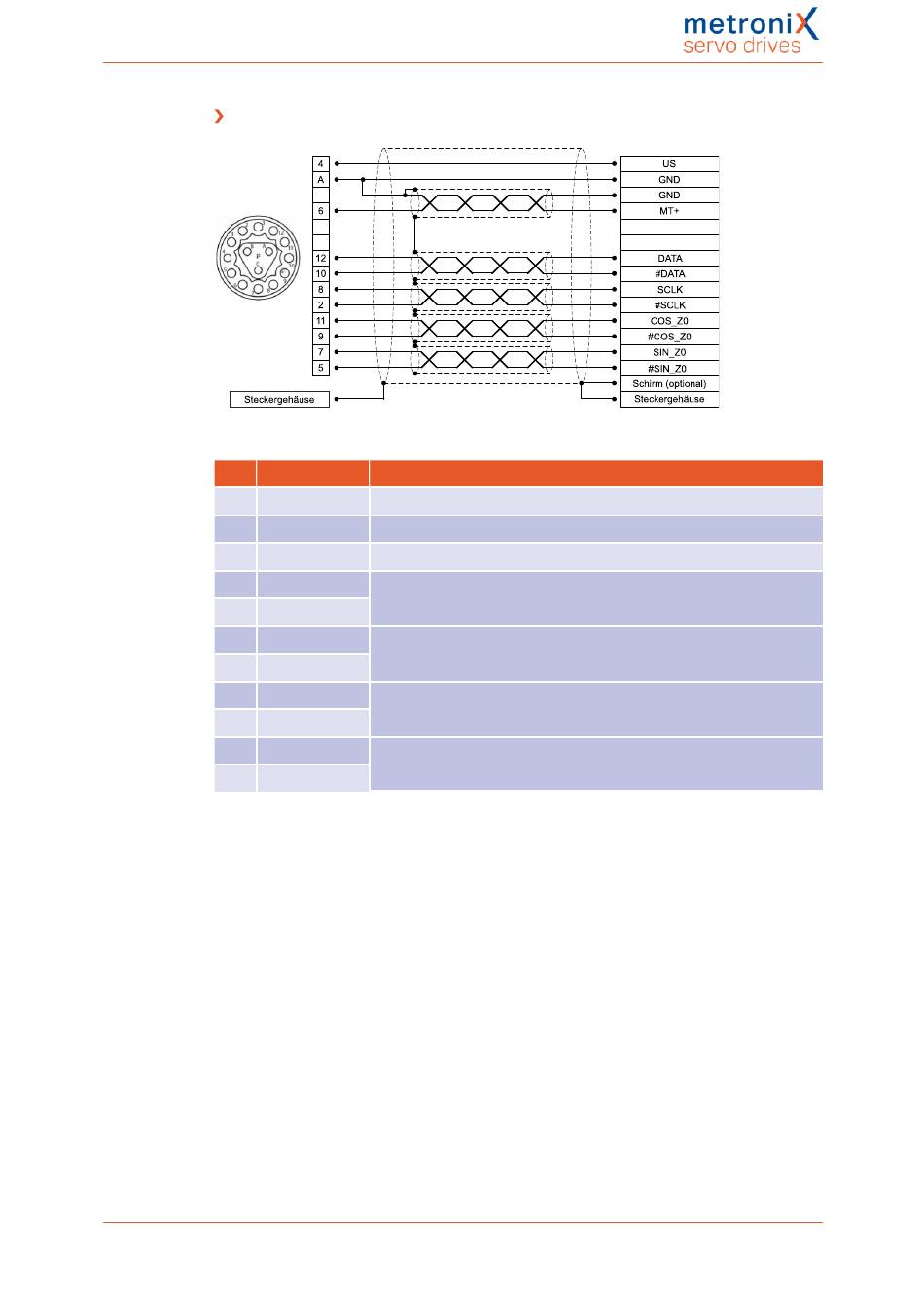

Abbildung 24: Steckerbelegung „Inkrementalgeber mit serieller Schnittstelle [X2]"
Pin
Bezeichnung Spezifikation
4
US
A
GND
6
MT+
12
DATA / SL+
10
#DATA / SL-
8
SCLK / MA+
2
#SCLK / MA-
11
COS_Z0 / B+
9
#COS_Z0 / B-
7
SIN_Z0 / A+
5
#SIN_Z0 / A-
Montageanleitung BL 4000-M und BL 4000-D
Betriebsspannung
Zugehöriges Bezugspotential
Motortemperaturfühler, Öffner, PTC, NTC, KTY
Bidirektionale RS485-Datenleitung (differentiell)
®
(EnDat/HIPERFACE
, BISS)
Taktausgang RS485 (differentiell) (EnDat, BiSS)
COSINUS Spursignal (differentiell) vom hochauflösenden
Inkrementalgeber
SINUS Spursignal (differentiell) vom hochauflösenden
Inkrementalgeber
Seite 51 von 96
