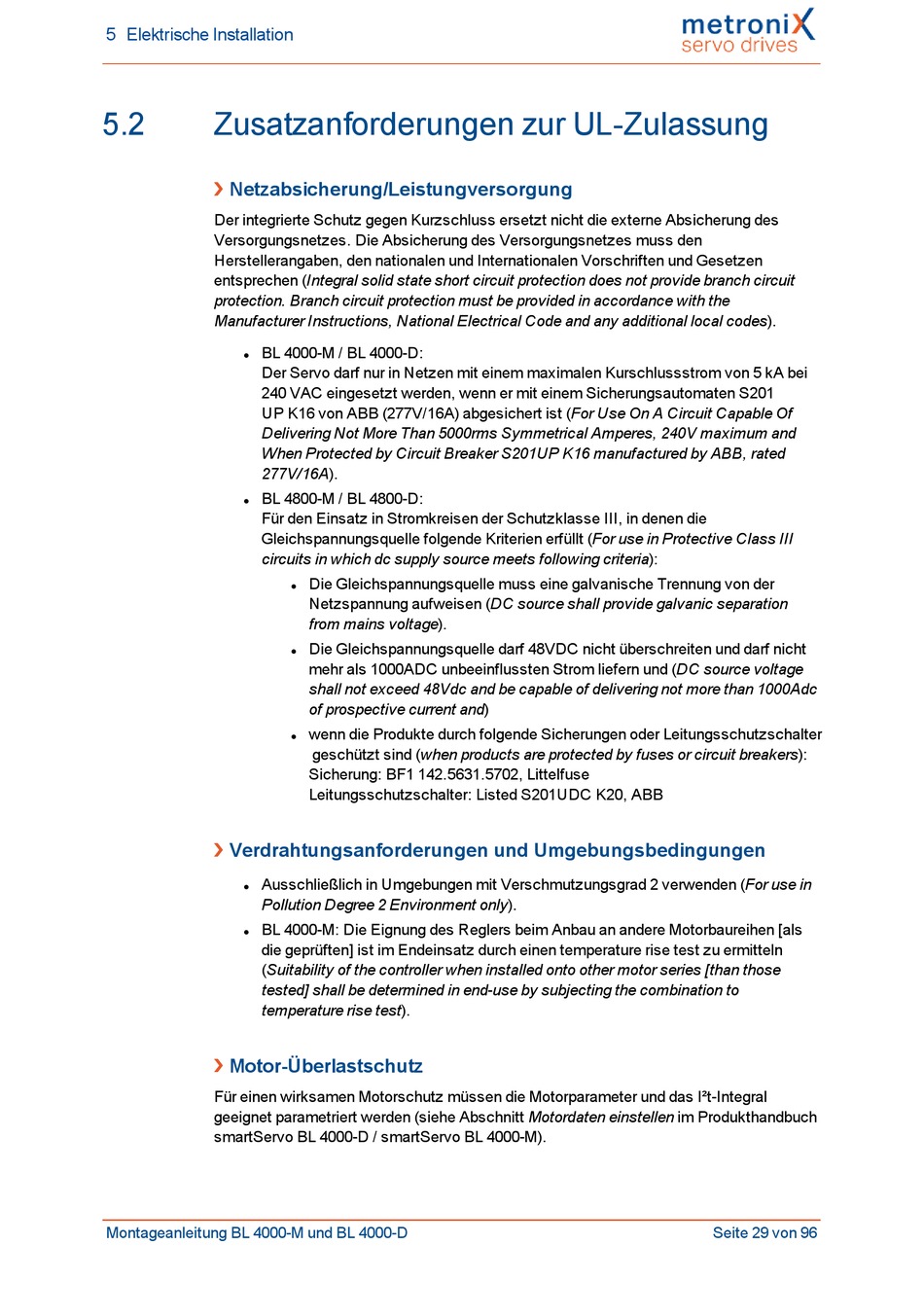

5 Elektrische Installation
5.2
Zusatzanforderungen zur UL-Zulassung
Netzabsicherung/Leistungversorgung
Der integrierte Schutz gegen Kurzschluss ersetzt nicht die externe Absicherung des
Versorgungsnetzes. Die Absicherung des Versorgungsnetzes muss den
Herstellerangaben, den nationalen und Internationalen Vorschriften und Gesetzen
entsprechen (Integral solid state short circuit protection does not provide branch circuit
protection. Branch circuit protection must be provided in accordance with the
Manufacturer Instructions, National Electrical Code and any additional local codes).
BL 4000-M / BL 4000-D:
l
Der Servo darf nur in Netzen mit einem maximalen Kurschlussstrom von 5 kA bei
240 VAC eingesetzt werden, wenn er mit einem Sicherungsautomaten S201
UP K16 von ABB (277V/16A) abgesichert ist (For Use On A Circuit Capable Of
Delivering Not More Than 5000rms Symmetrical Amperes, 240V maximum and
When Protected by Circuit Breaker S201UP K16 manufactured by ABB, rated
277V/16A).
BL 4800-M / BL 4800-D:
l
Für den Einsatz in Stromkreisen der Schutzklasse III, in denen die
Gleichspannungsquelle folgende Kriterien erfüllt (For use in Protective Class III
circuits in which dc supply source meets following criteria):
Verdrahtungsanforderungen und Umgebungsbedingungen
Ausschließlich in Umgebungen mit Verschmutzungsgrad 2 verwenden (For use in
l
Pollution Degree 2 Environment only).
BL 4000-M: Die Eignung des Reglers beim Anbau an andere Motorbaureihen [als
l
die geprüften] ist im Endeinsatz durch einen temperature rise test zu ermitteln
(Suitability of the controller when installed onto other motor series [than those
tested] shall be determined in end-use by subjecting the combination to
temperature rise test).
Motor-Überlastschutz
Für einen wirksamen Motorschutz müssen die Motorparameter und das I²t-Integral
geeignet parametriert werden (siehe Abschnitt Motordaten einstellen im Produkthandbuch
smartServo BL 4000-D / smartServo BL 4000-M).
Montageanleitung BL 4000-M und BL 4000-D
Die Gleichspannungsquelle muss eine galvanische Trennung von der
l
Netzspannung aufweisen (DC source shall provide galvanic separation
from mains voltage).
Die Gleichspannungsquelle darf 48VDC nicht überschreiten und darf nicht
l
mehr als 1000ADC unbeeinflussten Strom liefern und (DC source voltage
shall not exceed 48Vdc and be capable of delivering not more than 1000Adc
of prospective current and)
wenn die Produkte durch folgende Sicherungen oder Leitungsschutzschalter
l
geschützt sind (when products are protected by fuses or circuit breakers):
Sicherung: BF1 142.5631.5702, Littelfuse
Leitungsschutzschalter: Listed S201UDC K20, ABB
Seite 29 von 96
