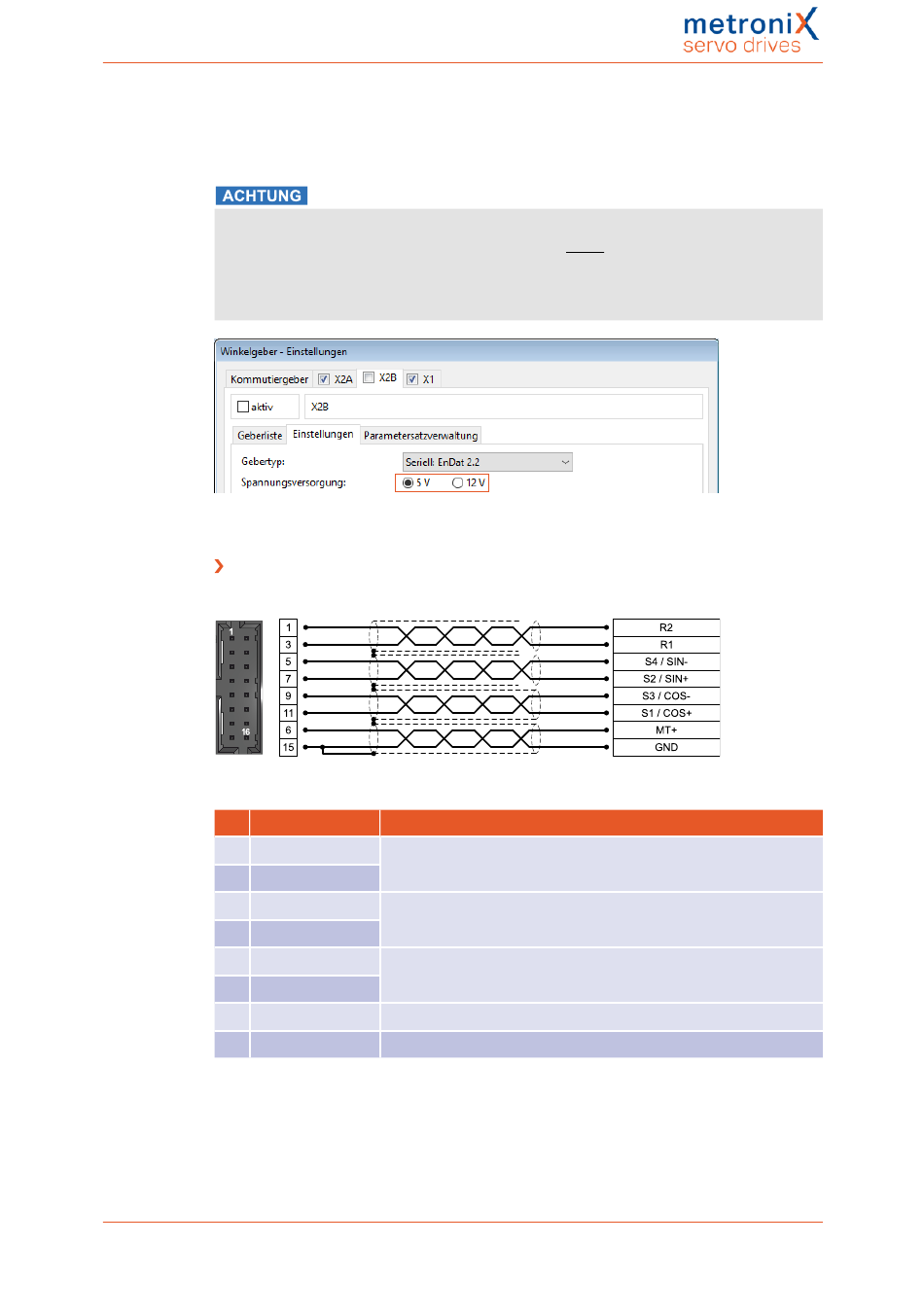

5 Elektrische Installation
Bei allen Gebern außer Resolvern und analogen Hallgebern ist die Versorgungsspannung
des Winkelgebers einstellbar. Diese muss vor Anschluss des Gebers korrekt eingestellt
werden.
Im Falle einer falschen Spannungsversorgung kann der Geber zerstört werden. Stellen
Sie sicher, dass die richtige Spannung aktiviert ist, bevor der Geber an [X2]
angeschlossen wird. Starten Sie hierfür das Parametrierprogramm
Metronix ServoCommander
Parameter/Geräteparameter/Winkelgeber-Einstellungen.
Abbildung 27: Winkelgeber-Einstellungen: Parametrierung der Versorgungsspannung
Steckerbelegung: Resolver
Abbildung 28: Steckerbelegung „Resolver [X2]"
Pin Bezeichnung
1
R2
3
R1
5
S4/SIN-
7
S2/SIN+
9
S3/COS-
11
S1/COS+
6
MT+
15
GND
Montageanleitung BL 4000-M und BL 4000-D
Sachschäden durch falsche Spannungsversorgung
®
und wählen Sie das Menü
Spezifikation
Trägersignal für Resolver
SINUS-Spursignal, differentiell
Analoger Hallsensor (SINUS)
COSINUS-Spursignal, differentiell
Analoger Hallsensor (COSINUS)
Motortemperaturfühler, Öffner, PTC, NTC, KTY
Bezugspotential Temperaturfühler
Seite 54 von 96
