5 Elektrische Installation
5.4
Anschluss BL 4800-M / BL 4800-D:
Leistungsversorgung [X9]
Der Anschluss der Servoregler der Gerätefamilie BL 4800-M / BL 4800-D an die
Versorgungsspannung erfolgt gemäß folgender Abbildung.

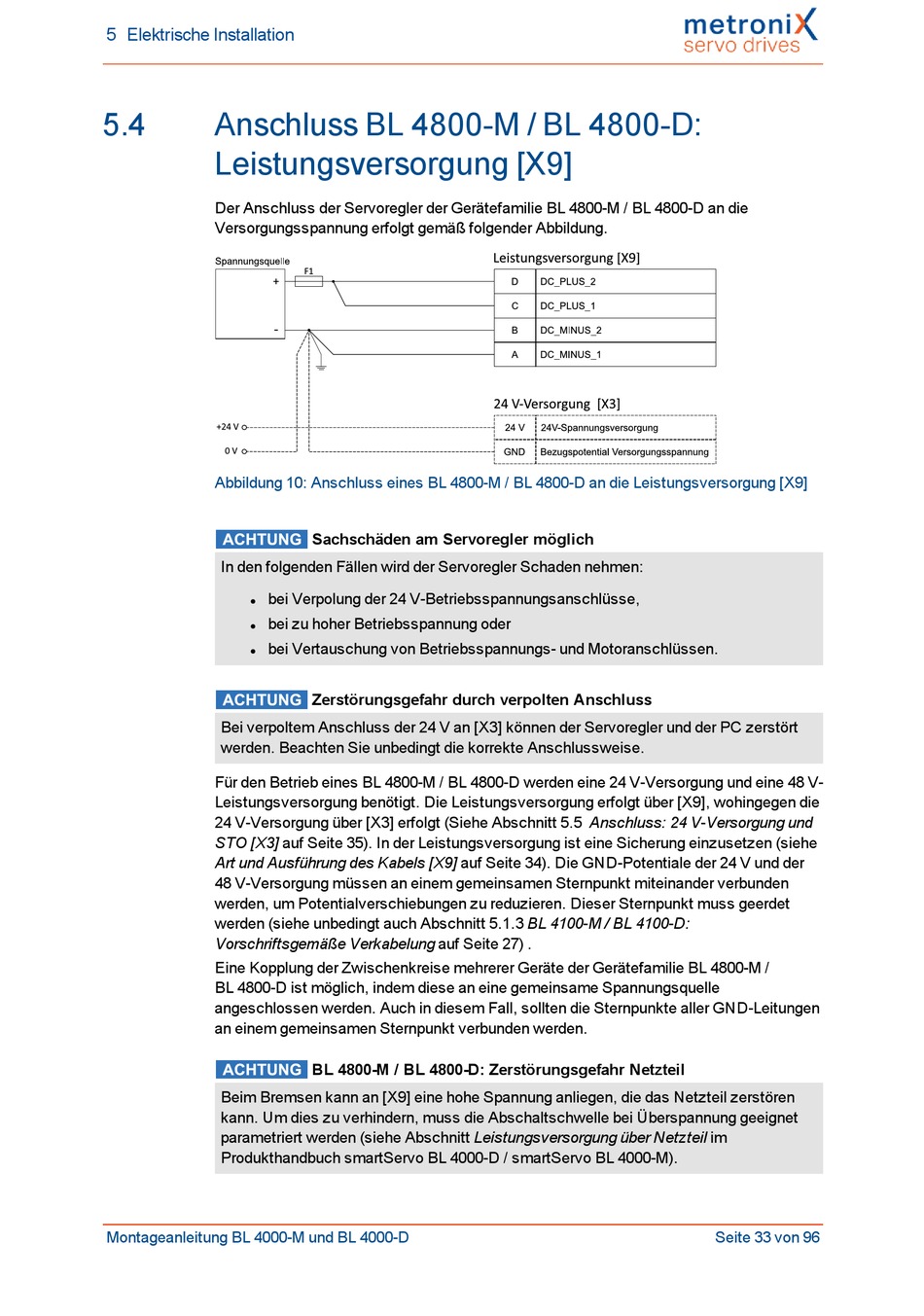

Abbildung 10: Anschluss eines BL 4800-M / BL 4800-D an die Leistungsversorgung [X9]
In den folgenden Fällen wird der Servoregler Schaden nehmen:
bei Verpolung der 24 V-Betriebsspannungsanschlüsse,
l
bei zu hoher Betriebsspannung oder
l
bei Vertauschung von Betriebsspannungs- und Motoranschlüssen.
l
Bei verpoltem Anschluss der 24 V an [X3] können der Servoregler und der PC zerstört
werden. Beachten Sie unbedingt die korrekte Anschlussweise.
Für den Betrieb eines BL 4800-M / BL 4800-D werden eine 24 V-Versorgung und eine 48 V-
Leistungsversorgung benötigt. Die Leistungsversorgung erfolgt über [X9], wohingegen die
24 V-Versorgung über [X3] erfolgt (Siehe Abschnitt 5.5 Anschluss: 24 V-Versorgung und
STO [X3] auf Seite 35). In der Leistungsversorgung ist eine Sicherung einzusetzen (siehe
Art und Ausführung des Kabels [X9] auf Seite 34). Die GND-Potentiale der 24 V und der
48 V-Versorgung müssen an einem gemeinsamen Sternpunkt miteinander verbunden
werden, um Potentialverschiebungen zu reduzieren. Dieser Sternpunkt muss geerdet
werden (siehe unbedingt auch Abschnitt 5.1.3 BL 4100-M / BL 4100-D:
Vorschriftsgemäße Verkabelung auf Seite 27) .
Eine Kopplung der Zwischenkreise mehrerer Geräte der Gerätefamilie BL 4800-M /
BL 4800-D ist möglich, indem diese an eine gemeinsame Spannungsquelle
angeschlossen werden. Auch in diesem Fall, sollten die Sternpunkte aller GND-Leitungen
an einem gemeinsamen Sternpunkt verbunden werden.
Beim Bremsen kann an [X9] eine hohe Spannung anliegen, die das Netzteil zerstören
kann. Um dies zu verhindern, muss die Abschaltschwelle bei Überspannung geeignet
parametriert werden (siehe Abschnitt Leistungsversorgung über Netzteil im
Produkthandbuch smartServo BL 4000-D / smartServo BL 4000-M).
Montageanleitung BL 4000-M und BL 4000-D
Sachschäden am Servoregler möglich
Zerstörungsgefahr durch verpolten Anschluss
BL 4800-M / BL 4800-D: Zerstörungsgefahr Netzteil
Seite 33 von 96
