5 Elektrische Installation
Steckerbelegung

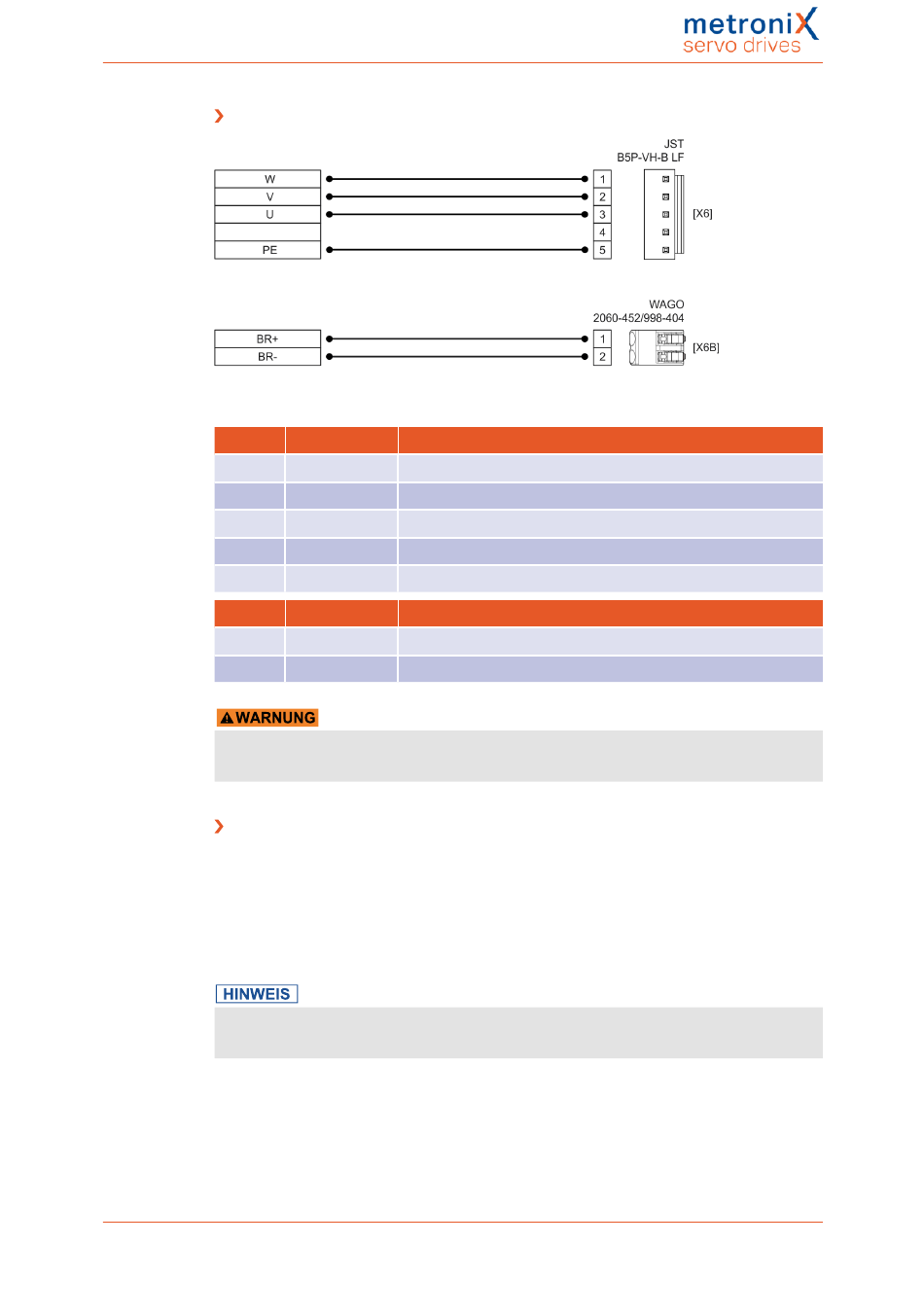

Abbildung 14: Steckerbelegung „Motor mit Haltebremse [X6], [X6B]"
Pin X6 Bezeichnung Spezifikation
1
2
3
4
5
Pin X6B Bezeichnung Spezifikation
1
2
Der Bremsenausgang des Servoreglers (BR+, BR-) darf nicht zur Ansteuerung eines
alleinigen Halte-Elements in sicherheitsgerichteten Anwendungen eingesetzt werden.
Art und Ausführung des Kabels [X6]
Die aufgeführten Beispiele der Kabelbezeichnungen beziehen sich auf Kabel der Firma
Lapp bzw. Helukabel. Es sind vergleichbare Kabel anderer Hersteller (Firma Lütze, etc.)
verwendbar.
U,V,W und PE: LAPP KABEL MULTI-STANDARD SC 1 (UL), 0,75 mm², 300V, 105 °C
BR+, BR-:
Beachten Sie unbedingt die angegebenen Mindest-Querschnitte für die Leitungen U, V,
W und PE.
Montageanleitung BL 4000-M und BL 4000-D
W
Motorphase W
V
Motorphase V
U
Motorphase U
PE
Motor-Schutzleiter
BR+
Haltebremse +
BR-
Haltebremse -
Verletzungsgefahr
HELUTHERM 145 (UL), AWG 24, 0,2 mm², 300V, 120 °C,
Mindest-Querschnitt beachten
