5 Elektrische Installation
Steckerbelegung: Digitaler Inkrementalgeber (RS422)

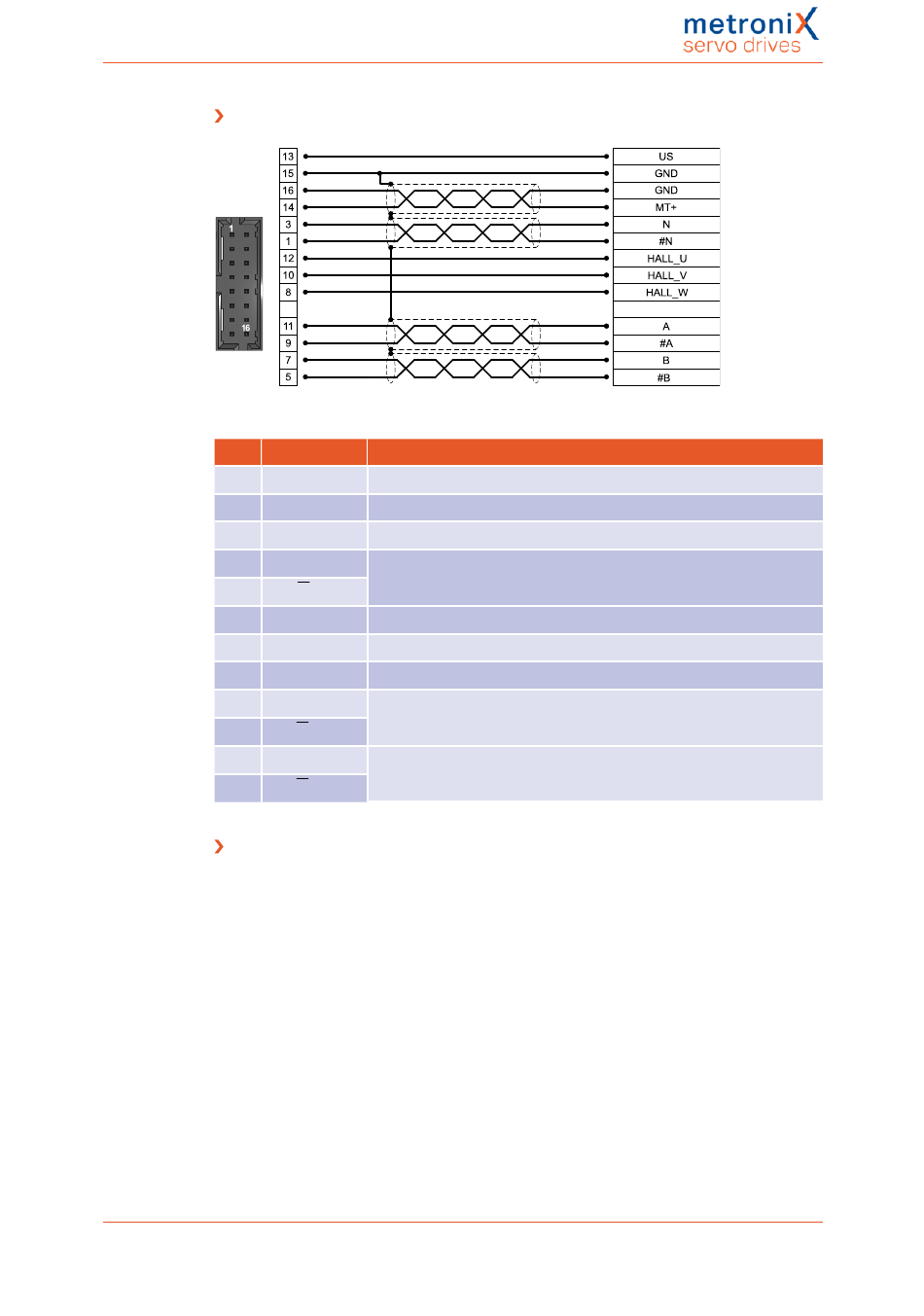

Abbildung 31: Steckerbelegung „Digitale Inkrementalgeber (RS422) [X2]"
Pin
Bezeichnung Spezifikation
13
US
15
GND
14
MT+
3
N / U
1
#N / U
12
HALL_U
10
HALL_V
8
HALL_W
11
A / U
9
#A / U
7
B / U
5
#B / U
Art und Ausführung des Kabels [X2]
Da bei der Variante für den Motoreinbau nur kurze Kabel verwendet werden, kann man in
der Regel auf geschirmte und verdrillte Leitungen verzichten. Die Leitungen dürfen eine
maximale Länge von 80 mm aber nicht überschreiten. Für die Winkelgeberversorgung US
und GND empfehlen wir einen Mindestquerschnitt von 0,25 mm², für alle anderen
Leitungen einen Querschnitt von 0,14 mm².
Montageanleitung BL 4000-M und BL 4000-D
Betriebsspannung für Inkrementalgeber
Zugehöriges Bezugspotential
Motortemperaturfühler, Öffner, PTC, NTC, KTY
Nullimpuls Spursignal (differentiell)
a0
a0
Phase U Hallsensor für Kommutierung
Phase V Hallsensor für Kommutierung
Phase W Hallsensor für Kommutierung
A-Spursignal RS422 (differentiell)
a1
vom digitalen Inkrementalgeber
a1
B-Spursignal RS422 (differentiell)
a2
vom digitalen Inkrementalgeber
a2
