5 Elektrische Installation
Steckerbelegung: Analoge Inkrementalgeber

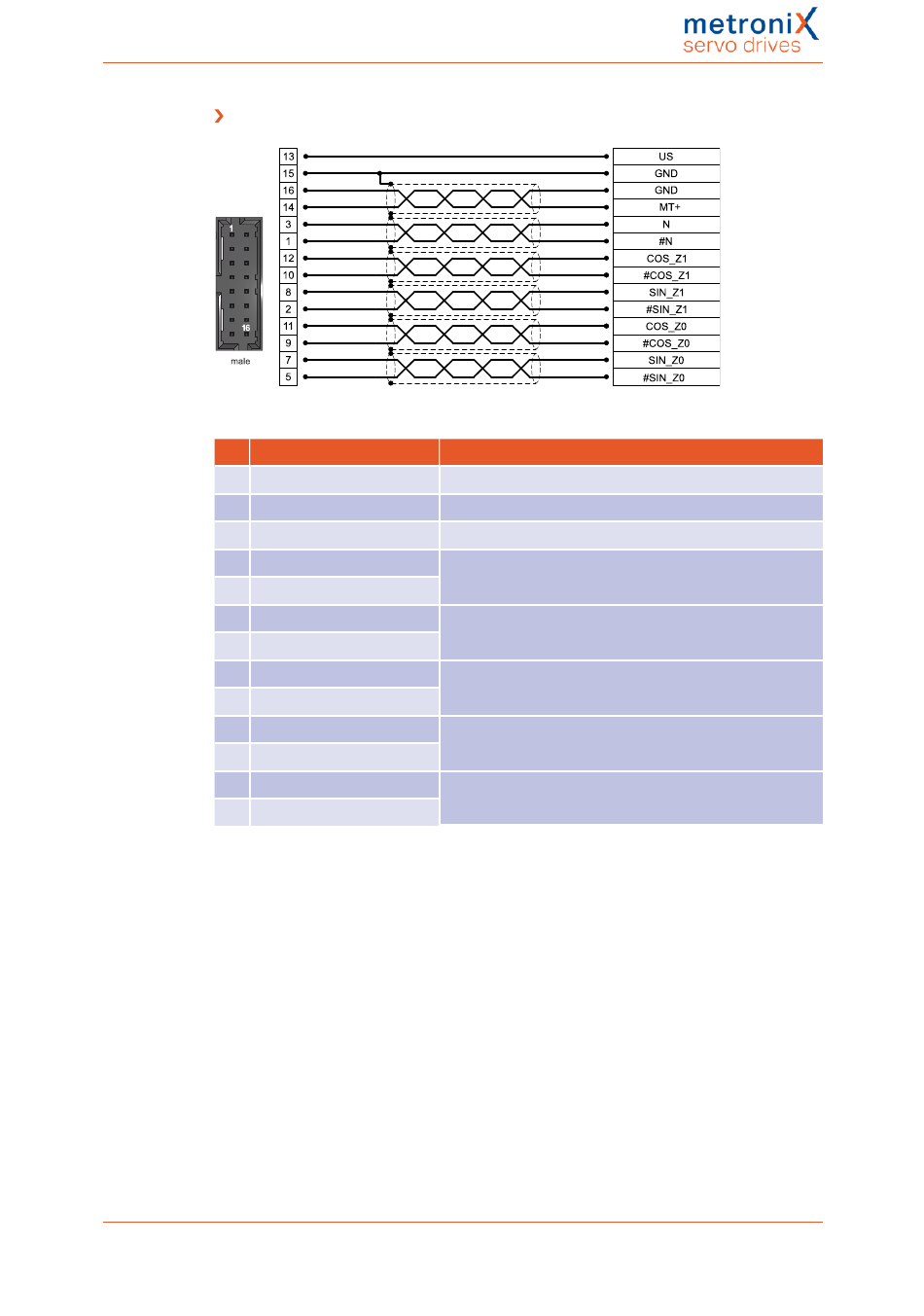

Abbildung 29: Steckerbelegung „Analoge Inkrementalgeber [X2]"
Pin Bezeichnung
13
US
15
GND
14
MT+
3
N
1
#N
12
COS_Z1 / D+
10
#COS_Z1 / D-
8
SIN_Z1 / C+
2
#SIN_Z1 / C- / AS / NAS
11
COS_Z0 / B+
9
#COS_Z0 / B-
7
SIN_Z0 / A+
5
#SIN_Z0 / A-
Montageanleitung BL 4000-M und BL 4000-D
Spezifikation
Betriebsspannung für Inkrementalgeber
Zugehöriges Bezugspotential
Motortemperaturfühler, Öffner, PTC, NTC, KTY
Nullimpuls Spursignal (differentiell)
COSINUS Kommutiersignal (differentiell) vom
hochauflösenden Inkrementalgeber
SINUS Kommutiersignal (differentiell) vom
hochauflösenden Inkrementalgeber
COSINUS Spursignal (differentiell) vom
hochauflösenden Inkrementalgeber
SINUS Spursignal (differentiell) vom hochauflösenden
Inkrementalgeber
Seite 55 von 96
