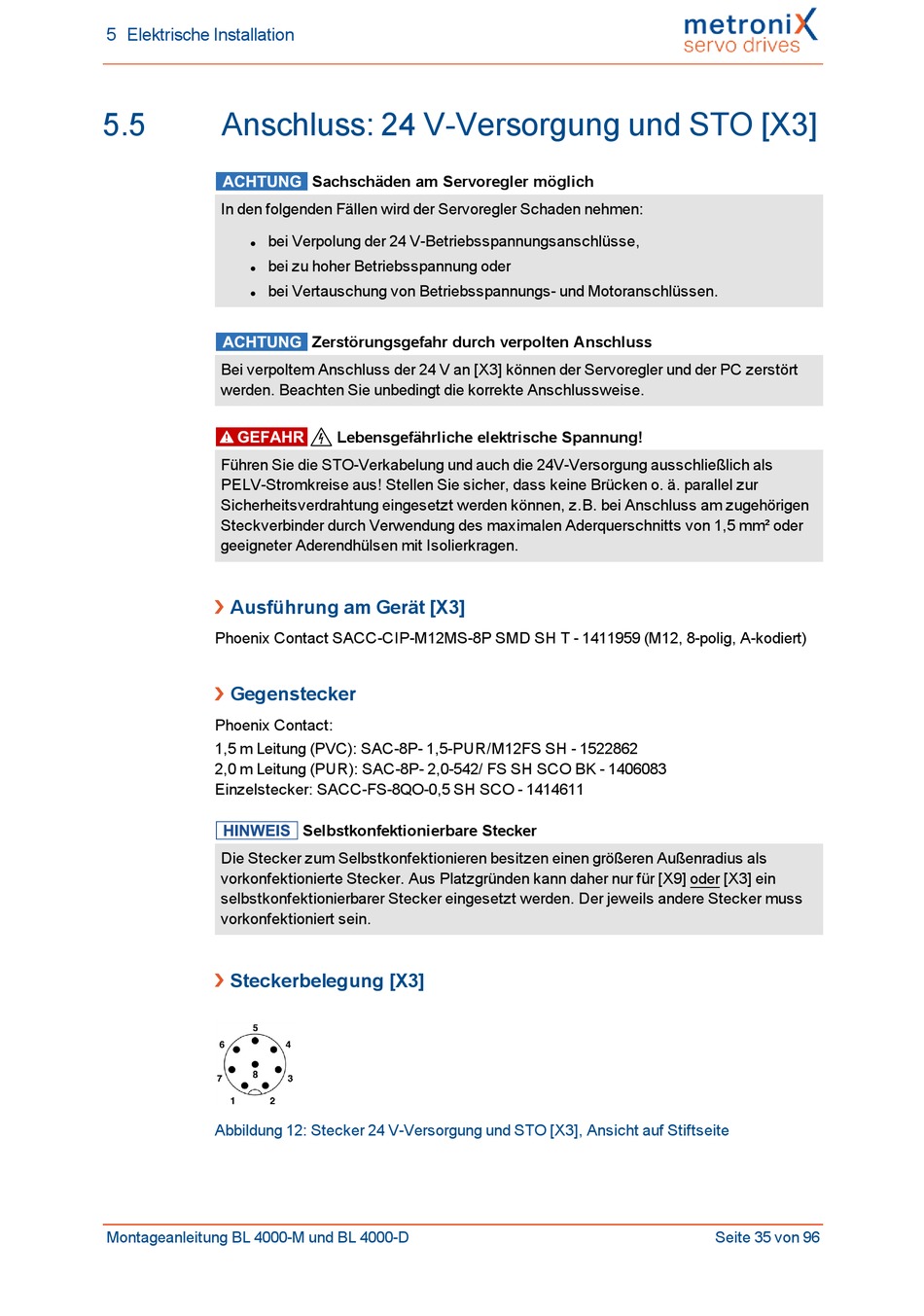

5 Elektrische Installation
5.5
Anschluss: 24 V-Versorgung und STO [X3]
In den folgenden Fällen wird der Servoregler Schaden nehmen:
bei Verpolung der 24 V-Betriebsspannungsanschlüsse,
l
bei zu hoher Betriebsspannung oder
l
bei Vertauschung von Betriebsspannungs- und Motoranschlüssen.
l
Bei verpoltem Anschluss der 24 V an [X3] können der Servoregler und der PC zerstört
werden. Beachten Sie unbedingt die korrekte Anschlussweise.
Führen Sie die STO-Verkabelung und auch die 24V-Versorgung ausschließlich als
PELV-Stromkreise aus! Stellen Sie sicher, dass keine Brücken o. ä. parallel zur
Sicherheitsverdrahtung eingesetzt werden können, z.B. bei Anschluss am zugehörigen
Steckverbinder durch Verwendung des maximalen Aderquerschnitts von 1,5 mm² oder
geeigneter Aderendhülsen mit Isolierkragen.
Ausführung am Gerät [X3]
Phoenix Contact SACC-CIP-M12MS-8P SMD SH T - 1411959 (M12, 8-polig, A-kodiert)
Gegenstecker
Phoenix Contact:
1,5 m Leitung (PVC): SAC-8P- 1,5-PUR/M12FS SH - 1522862
2,0 m Leitung (PUR): SAC-8P- 2,0-542/ FS SH SCO BK - 1406083
Einzelstecker: SACC-FS-8QO-0,5 SH SCO - 1414611
Die Stecker zum Selbstkonfektionieren besitzen einen größeren Außenradius als
vorkonfektionierte Stecker. Aus Platzgründen kann daher nur für [X9] oder [X3] ein
selbstkonfektionierbarer Stecker eingesetzt werden. Der jeweils andere Stecker muss
vorkonfektioniert sein.
Steckerbelegung [X3]
Abbildung 12: Stecker 24 V-Versorgung und STO [X3], Ansicht auf Stiftseite
Montageanleitung BL 4000-M und BL 4000-D
Sachschäden am Servoregler möglich
Zerstörungsgefahr durch verpolten Anschluss
Lebensgefährliche elektrische Spannung!
Selbstkonfektionierbare Stecker
Seite 35 von 96
