5 Elektrische Installation
Der Servoregler muss zuerst komplett verdrahtet werden. Erst dann dürfen die 24 V-
Betriebsspannung und die Leistungsversorgung eingeschaltet werden.
Ausführung am Gerät [X9]
Amphenol RT00164PNH03
Kontakteinsätze: Pin, SC000518S
Gegenstecker [X9]
Amphenol RT06164SNH Gasket
Amphenol RT0L-16CG-S1 Backshell gerade
Amphenol RT0B-16CG-S1 Backshell gewinkelt
Kontakteinsätze: Buchse, SC000519S
Steckerbelegung [X9]

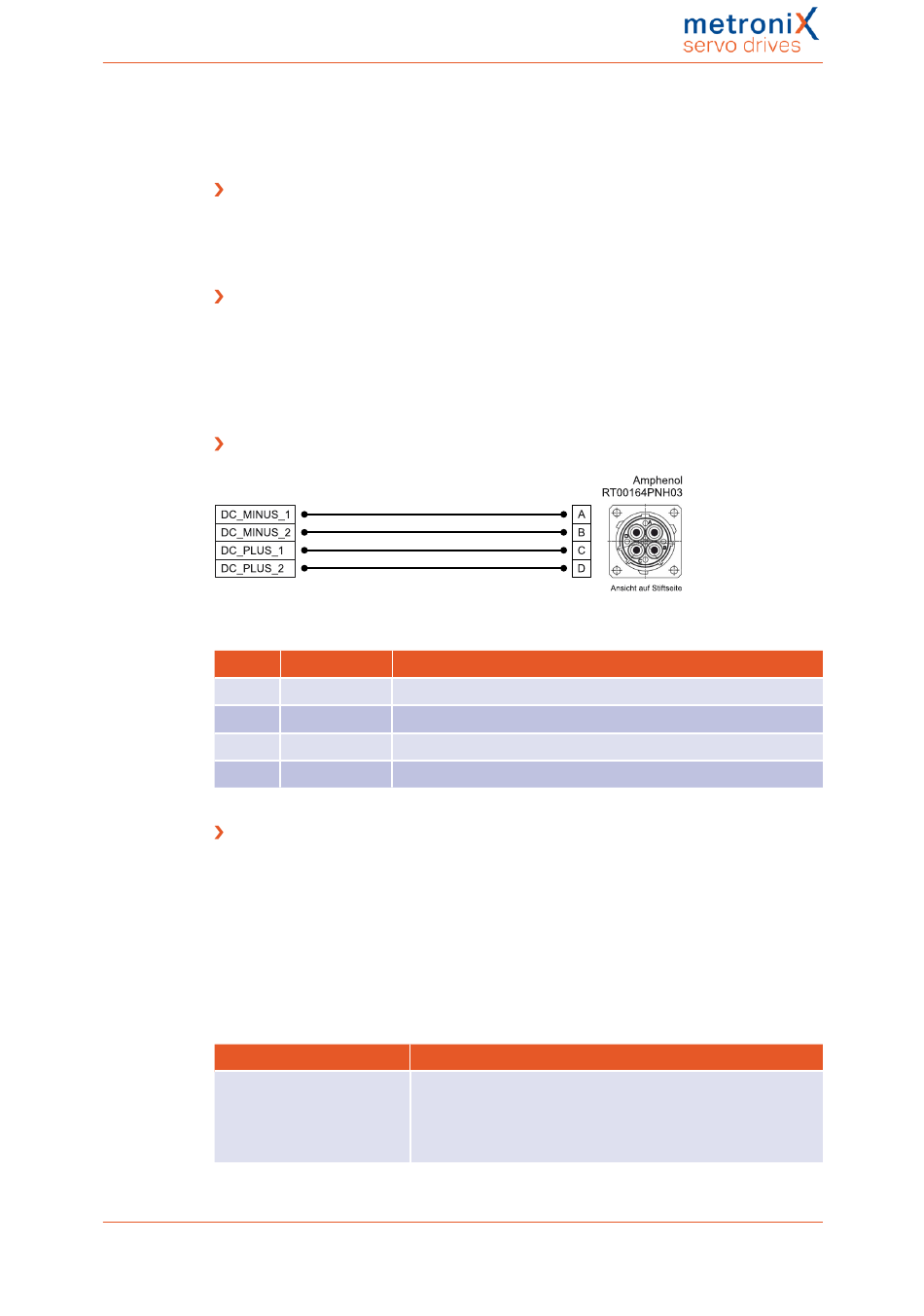

Abbildung 11: Steckerbelegung „Leistungsversorgung [X9]"
Pin
A
B
C
D
Art und Ausführung des Kabels [X9]
Die aufgeführten Kabelbezeichnungen beziehen sich auf Kabel der Firma Letronic und der
Firma Kaltenbach. Sie haben sich in der Praxis bewährt und befinden sich in vielen
Applikationen erfolgreich im Einsatz. Es sind aber auch vergleichbare Kabel anderer
Hersteller verwendbar. In der Versorgungsleitung muss zum Schutz der Leitung und des
Gerätes eine Schmelzsicherung oder ein Sicherungsautomat eingesetzt werden.
Für feste Verlegung: ÖLFLEX SERVO 719 CY 4G4
Für flexible Verlegung: ÖLFLEX SERVO FD 796CP 4G4
Einzellitzen: Letronic UL 3289 4 mm
Kaltenbach RADOX® – Schaltlitzen UL 3289/CSA CL 1503 AWG8
Spezifikation
4 x 4,0 mm²
Montageanleitung BL 4000-M und BL 4000-D
Bezeichnung Spezifikation
DC_MINUS_1 Bezugspotential Leistungsversorgung
DC_MINUS_2 Bezugspotential Leistungsversorgung
DC_PLUS_1
Leistungsversorgung
DC_PLUS_2
Leistungsversorgung
Sicherung
Littelfuse BF1 142.5631.5402 oder vergleichbar
oder
Sicherungsautomat
20A, K-Charakteristik, 60 VDC, SCCR 14kA
2
rt. 56x0,30 oder
Seite 34 von 96
