5 Elektrische Installation
5.9
Anschluss BL 4800-D: Motor [X6], [X6A]
Bei der Variante BL 4800-D erfolgt der Anschluss des Motors über den Amphenol-Stecker
[X6A]. Der Motor wird mit den Klemmen U,V,W verbunden. Der Anschluss der
Haltebremse erfolgt grundsätzlich über die Klemmen BR+ und BR- an [X6]. An den
Klemmen MT+ und MT- von [X6] kann ein analoger Motortemperatursensor
angeschlossen werden, wenn dieser zusammen mit den Motorphasen in einem Kabel
geführt wird. Alternativ kann der Anschluss über das Geberkabel an [X2] erfolgen
(Abschnitt 5.10 Anschluss BL 4000-D: Resolver und Encoder [X2] auf Seite 48). Wenn ein
Motor mit einem HIPERFACE DSL
über [X6] angeschlossen.
Ausführung am Gerät [X6], [X6A]
X6: Intercontec 615/915 ytec Winkeleinbaudose
EEDA107NN00000002000 mit Kontakteinsätzen 60.252.11
X6A: Amphenol RT00164SNH03
X6A: Kontakteinsätze: Buchse, SC000519S
Gegenstecker [X6], [X6A]
X6: Intercontec 615/915 ytec Stecker
ESTA201MR01320500000 mit 4x Kontakteinsätzen 61.232.11
X6A: Amphenol RT06164PNH Gasket
X6A: Amphenol RT0L-16CG-S1 Backshell gerade
X6A: Amphenol RT0B-16CG-S1 Backshell gewinkelt
X6A: Kontakteinsätze: Pin, SC000518S

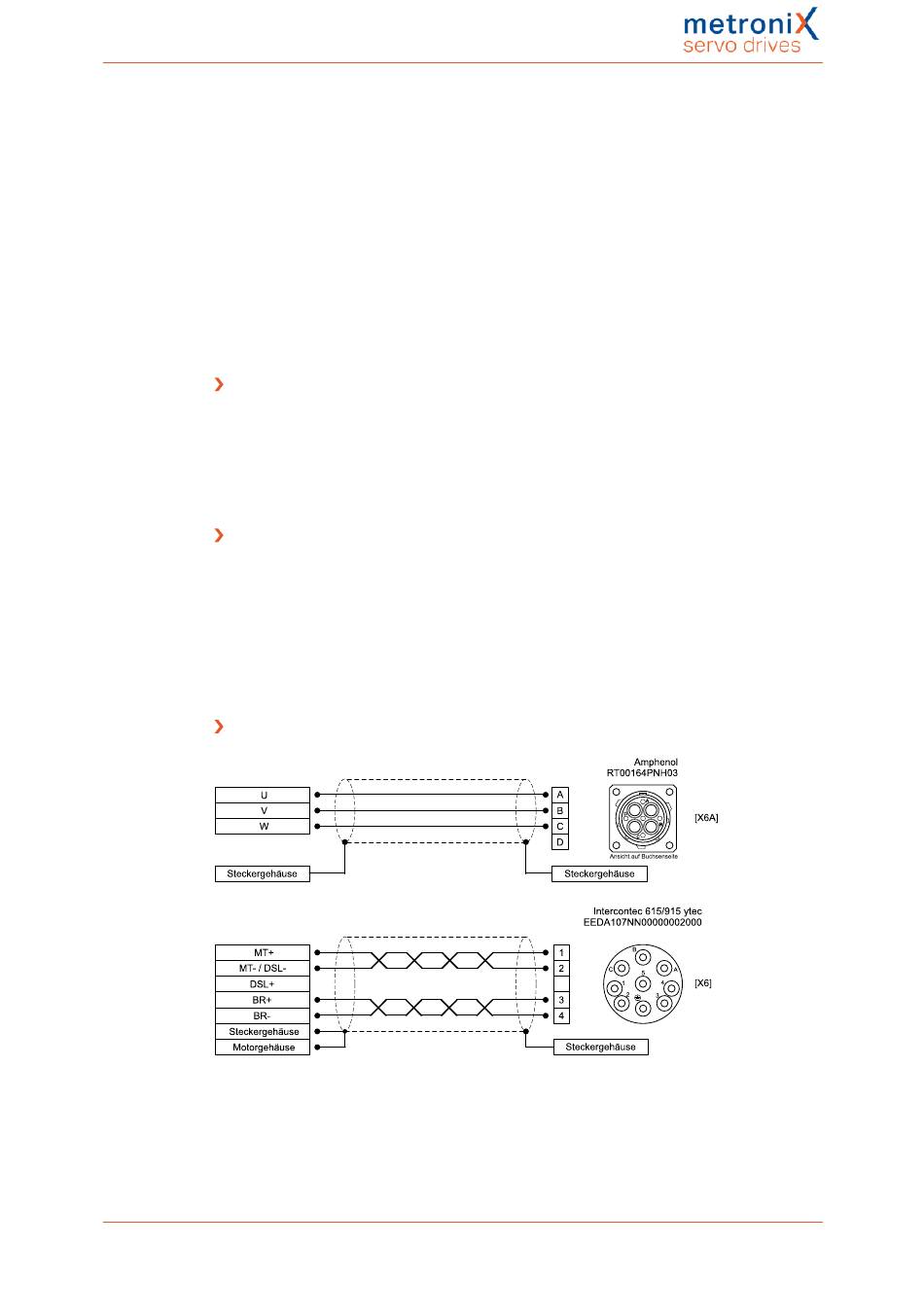

Steckerbelegung: Motor mit Motortemperatur-Sensor [X6], [X6A]
Abbildung 19: Steckerbelegung „Motor mit Motortemperatur-Sensor [X6], [X6A]"
Montageanleitung BL 4000-M und BL 4000-D
®
-Geber verwendet wird, wird dieser Geber ebenfalls
Seite 45 von 96
