5 Elektrische Installation
Ausführung am Gerät [X2]
Intercontec Doppelwinkeleinbaudose drehbar EEDA107NN00000002000,
15 poliger Einsatz, Buchsen
Gegenstecker [X2]
ESTA204MR03330003000, 7x Pin 61.232.11, 1x Pin 61.231.11 (Kontakt A)
l

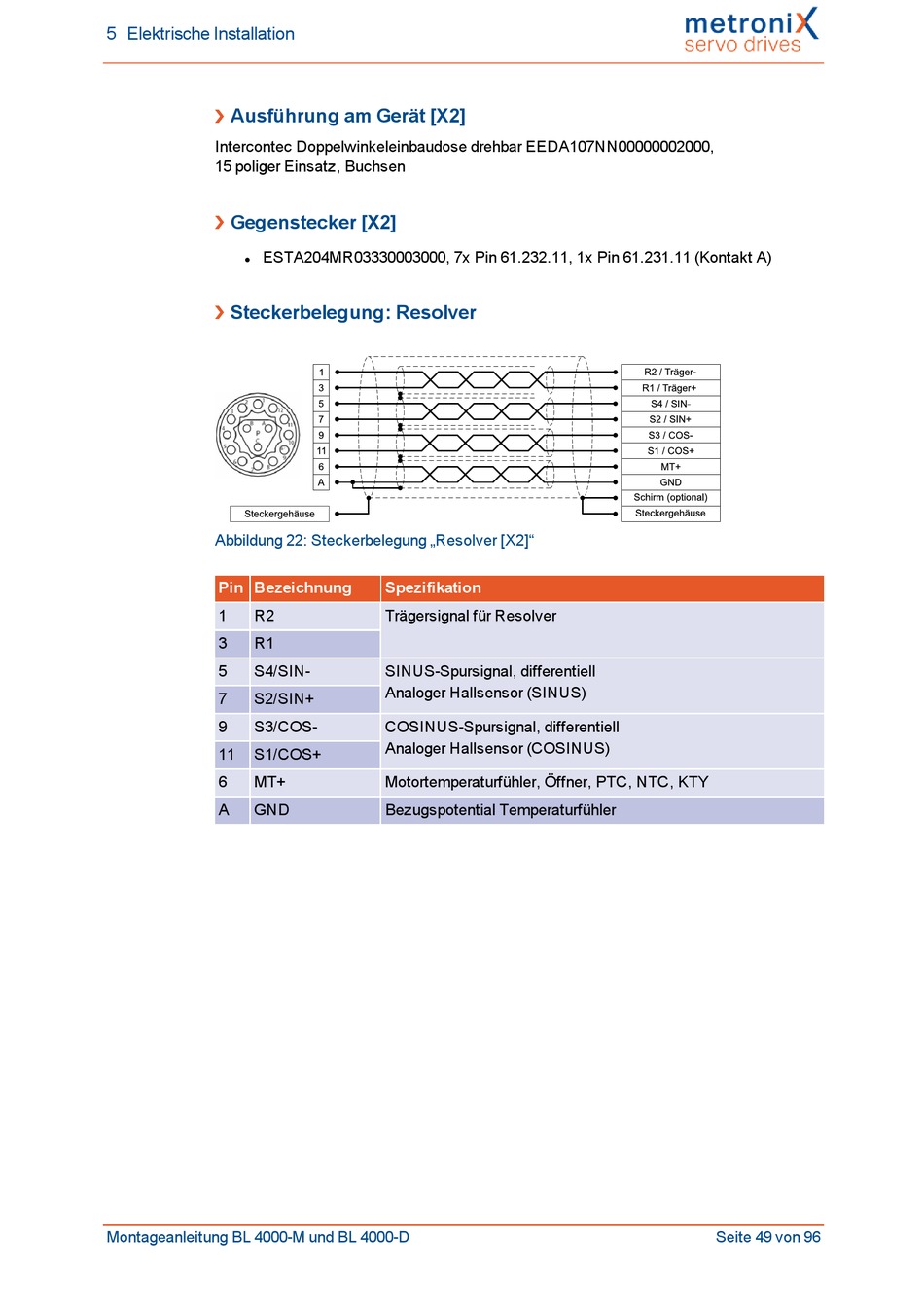

Steckerbelegung: Resolver
Abbildung 22: Steckerbelegung „Resolver [X2]"
Pin Bezeichnung
1
R2
3
R1
5
S4/SIN-
7
S2/SIN+
9
S3/COS-
11
S1/COS+
6
MT+
A
GND
Montageanleitung BL 4000-M und BL 4000-D
Spezifikation
Trägersignal für Resolver
SINUS-Spursignal, differentiell
Analoger Hallsensor (SINUS)
COSINUS-Spursignal, differentiell
Analoger Hallsensor (COSINUS)
Motortemperaturfühler, Öffner, PTC, NTC, KTY
Bezugspotential Temperaturfühler
Seite 49 von 96
