3 Produktbeschreibung
3.3
Geräteansicht BL 4000-D
Ansicht von vorne

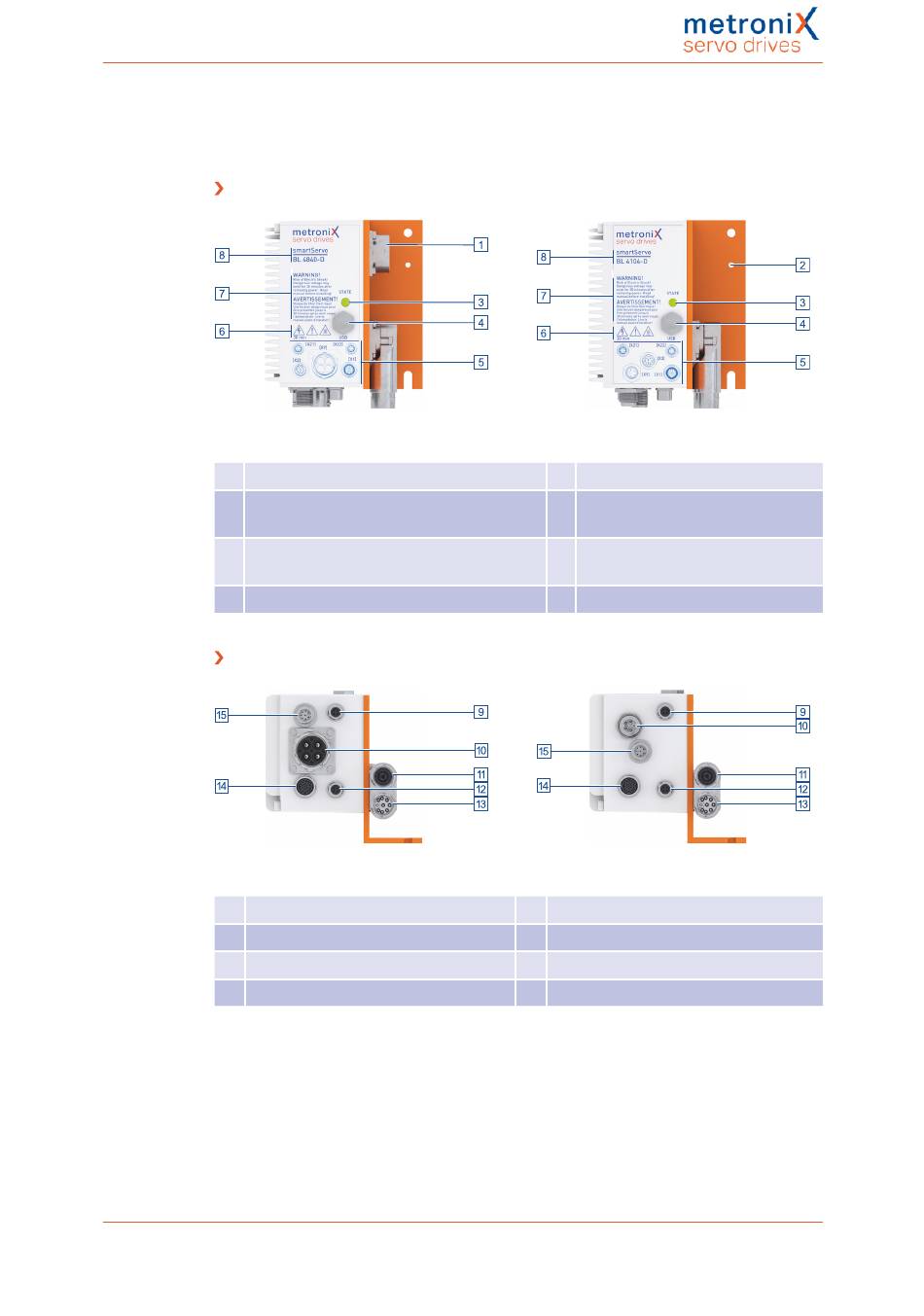

Abbildung 4: Geräteansicht BL 4800-D (links) und BL 4100-D (rechts) von vorne
1 [X6A] Anschluss für Motor
2 Erdungsschraube
3 LED-Zustandsanzeige (READY, ERROR,
ENABLE, BLUETOOTH)
4 USB-Anschluss mit Abdeckkappe
Ansicht von unten
Abbildung 5: Geräteansicht BL 4800-D (links) und BL 4100-D (rechts) von unten
9 [X21] Realtime-Ethernet
10 [X9] Leistungsversorgung
11 [X2] Resolver- und Encoderanschluss 15 [X3] 24 V-Versorgung und STO
12 [X22] Realtime-Ethernet
Montageanleitung BL 4000-M und BL 4000-D
5 Steckerbezeichnungen
6 Sicherheitszeichen gemäß
ISO 7000
7 Warnhinweise
8 Produktbezeichnung
13 [X6] Anschluss für Motor
14 [X1] I/O-Schnittstelle
Seite 19 von 96
