5 Elektrische Installation
Steckerbelegung: Motor mit HIPERFACE DSL

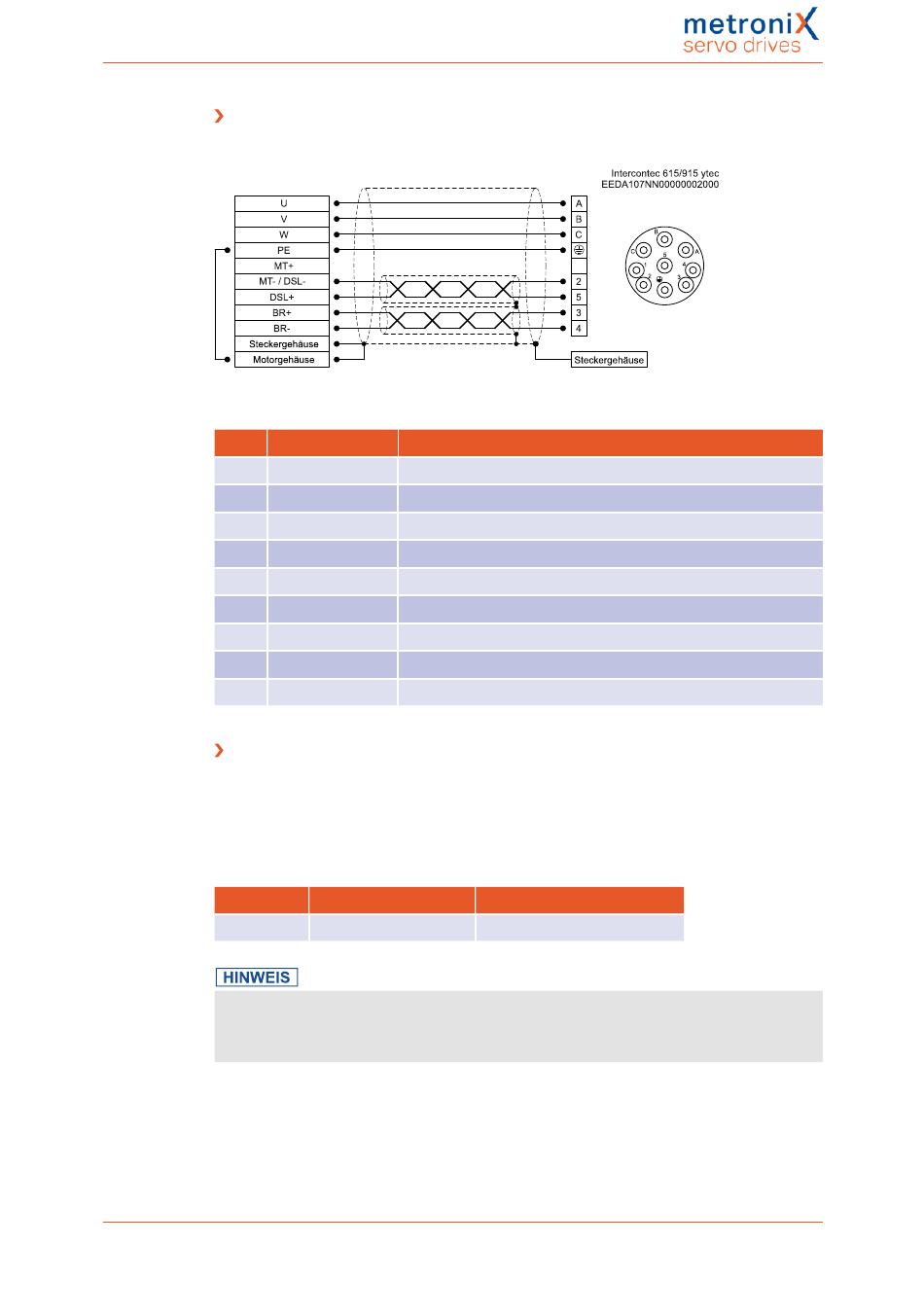

Abbildung 16: Steckerbelegung „Motor mit HIPERFACE DSL
Pin
Bezeichnung
A
U
B
V
C
W
PE
PE
1
MT+
2
MT-/ DSL-
3
BR+
4
BR-
5
DSL+
Art und Ausführung des Kabels [X6]
Die aufgeführten Beispiele der Kabelbezeichnungen beziehen sich auf Kabel der Firma
Lapp. Es sind vergleichbare Kabel anderer Hersteller (Firma Lütze, Firma Helukabel)
verwendbar.
Für feste Verlegung: LAPP KABEL ÖLFLEX SERVO 719 CY
Für flexible Verwendung (Schleppketten): LAPP KABEL ÖLFLEX SERVO FD 796 CP
Gerätetyp Kabeltyp
BL 4104-D 4 G 1,0 + 2 x (2 x 0,75) 4 x 1,0 mm² (AWG 18)
Beachten Sie unbedingt die Mindest-Querschnitte für die Leitungen U, V, W und PE
gemäß obiger Tabelle. Beachten Sie außerdem die maximal zulässige Kabelkapazität
gemäß Abschnitt 6.5 BL 4100-M / BL 4100-D: Motoranschluss [X6] auf Seite 72.
Montageanleitung BL 4000-M und BL 4000-D
Spezifikation
Motorphase U
Motorphase V
Motorphase W
Motor-Schutzleiter
HIPERFACE DSL -
Haltebremse +
Haltebremse -
HIPERFACE DSL +
Mindest-Querschnitt beachten
®
®
[X6]"
Spezifikation (U,V,W,PE)
Seite 41 von 96
