3 Produktbeschreibung
3
Produktbeschreibung
Die Servoregler der Gerätefamilie smartServo BL 4000-M bzw. BL 4000-D sind intelligente
AC-Servoregler für die Steuerung dreiphasiger Synchronmotoren, Torque- und
Linearmotoren. Die Servoregler sind universell einsetzbar, da sie mit verschiedensten
Gebersystemen und Motoren betrieben werden können. Durch umfangreiche
Parametriermöglichkeiten lassen sie sich an eine Vielzahl verschiedenartiger
Anwendungen anpassen. Die dezentralen Servoregler der Gerätefamilie BL 4000-M bzw.
BL 4000-D sind in 4 verschiedenen Varianten verfügbar: BL 4000-M sind für die Montage
auf dem Motor vorgesehen, BL 4000-D für die dezentrale Montage in Motornähe außerhalb
eines Schaltschranks. Für beide Gerätefamilien sind sowohl Geräte mit 230 V-
Leistungsversorgung als auch mit 48 V-Leistungsversorgung verfügbar. Zur Anbindung an
eine übergeordnete Steuerung sind eine EtherCAT- und eine Profinet-Schnittstelle
integriert.
Parametersätze, die für die Reihe ARS 2000 FS erstellt wurden, können für Geräte der
Reihe BL 4000-C, BL 4000-M bzw. BL 4000-D eingesetzt werden und umgekehrt.
3.1
Typenbezeichnung

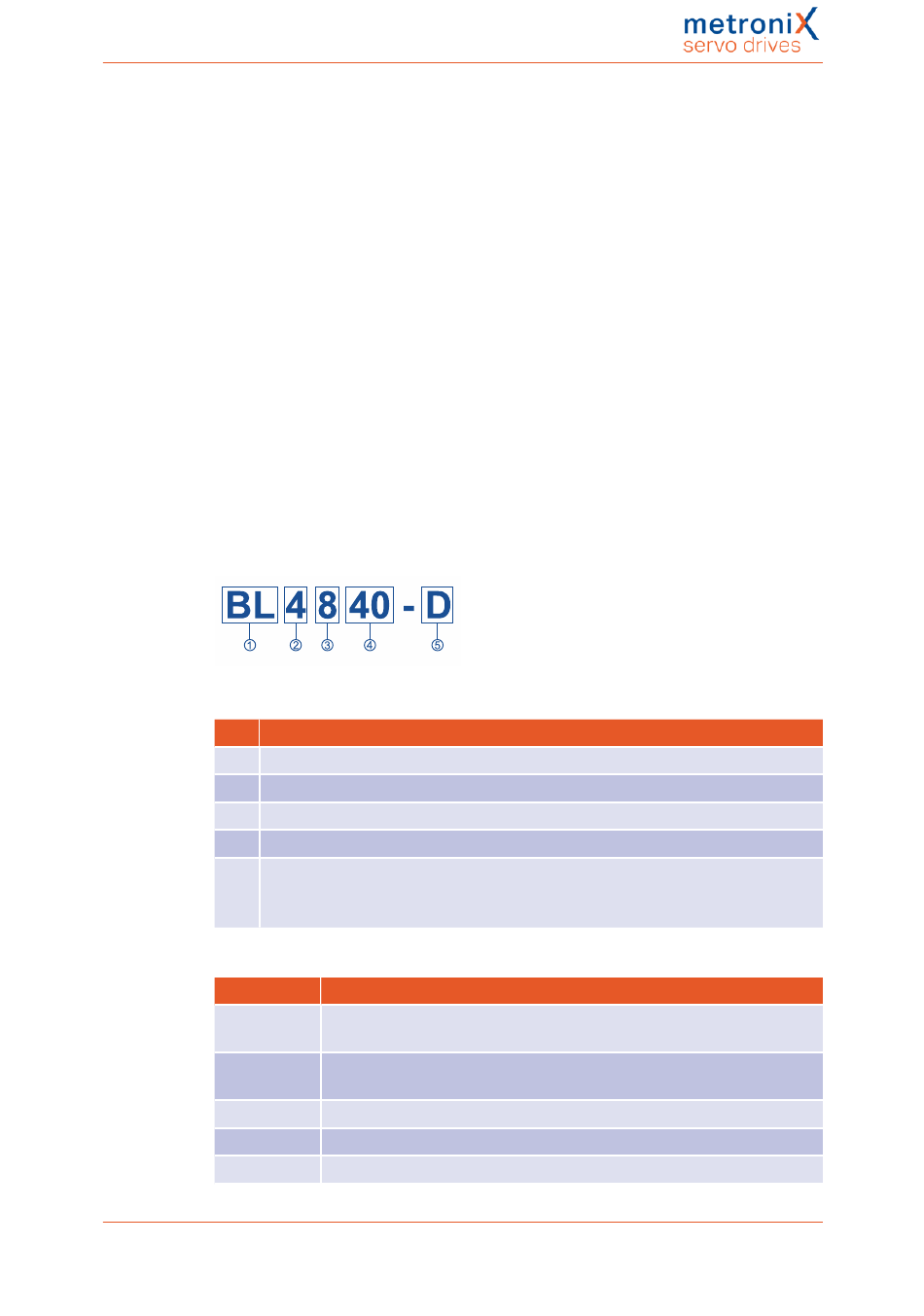

Typenschlüssel am Beispiel eines BL 4840-D.
Abbildung 1: Nomenklatur
Pos. Beschreibung
1
Typenbezeichnung: Basic Line
2
4. Reglerfamilie
3
Netzanschluss: 1 = einphasig / 3 = dreiphasig / 8 = 48 V DC
4
Nennstrom in [A
5
Cabinet (Schaltschrankgerät)
Decentral (vom Motor abgesetzt)
Mounted (auf dem Motor montiert)
Es werden darauf aufbauend folgende Typenbezeichnungen verwendet:
Bezeichnung Beschreibung
BL 4000-D
BL 4000-M
BL 4100-D
BL 4800-D
BL 4100-M
Montageanleitung BL 4000-M und BL 4000-D
]
eff
Jedes dezentrale (vom Motor abgesetzte) Gerät, egal ob mit 48 V oder
230 V versorgt.
Jedes auf dem Motor montierte Gerät, egal ob mit 48 V oder 230 V
versorgt.
Jedes mit 230 V versorgte dezentrale (vom Motor abgesetzte) Gerät
Jedes mit 48 V versorgte dezentrale (vom Motor abgesetzte) Gerät
Jedes mit 230 V versorgte auf dem Motor montierte Gerät
Seite 17 von 96
