4 Montage
4
Montage
Montage BL 4000-D

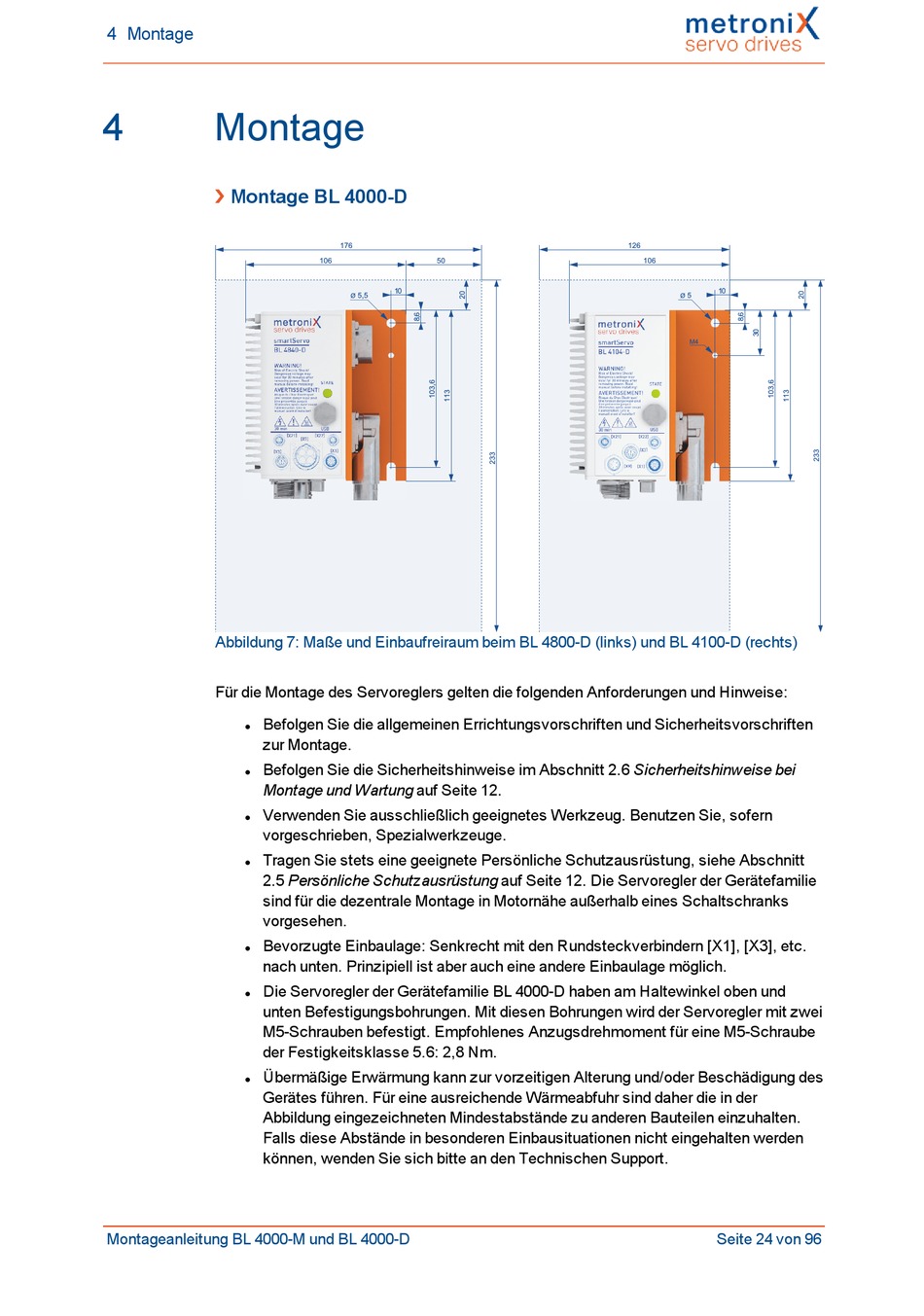

Abbildung 7: Maße und Einbaufreiraum beim BL 4800-D (links) und BL 4100-D (rechts)
Für die Montage des Servoreglers gelten die folgenden Anforderungen und Hinweise:
Befolgen Sie die allgemeinen Errichtungsvorschriften und Sicherheitsvorschriften
l
zur Montage.
Befolgen Sie die Sicherheitshinweise im Abschnitt 2.6 Sicherheitshinweise bei
l
Montage und Wartung auf Seite 12.
Verwenden Sie ausschließlich geeignetes Werkzeug. Benutzen Sie, sofern
l
vorgeschrieben, Spezialwerkzeuge.
Tragen Sie stets eine geeignete Persönliche Schutzausrüstung, siehe Abschnitt
l
2.5 Persönliche Schutzausrüstung auf Seite 12. Die Servoregler der Gerätefamilie
sind für die dezentrale Montage in Motornähe außerhalb eines Schaltschranks
vorgesehen.
Bevorzugte Einbaulage: Senkrecht mit den Rundsteckverbindern [X1], [X3], etc.
l
nach unten. Prinzipiell ist aber auch eine andere Einbaulage möglich.
Die Servoregler der Gerätefamilie BL 4000-D haben am Haltewinkel oben und
l
unten Befestigungsbohrungen. Mit diesen Bohrungen wird der Servoregler mit zwei
M5-Schrauben befestigt. Empfohlenes Anzugsdrehmoment für eine M5-Schraube
der Festigkeitsklasse 5.6: 2,8 Nm.
Übermäßige Erwärmung kann zur vorzeitigen Alterung und/oder Beschädigung des
l
Gerätes führen. Für eine ausreichende Wärmeabfuhr sind daher die in der
Abbildung eingezeichneten Mindestabstände zu anderen Bauteilen einzuhalten.
Falls diese Abstände in besonderen Einbausituationen nicht eingehalten werden
können, wenden Sie sich bitte an den Technischen Support.
Montageanleitung BL 4000-M und BL 4000-D
Seite 24 von 96
