5 Elektrische Installation
Steckerbelegung [X1]

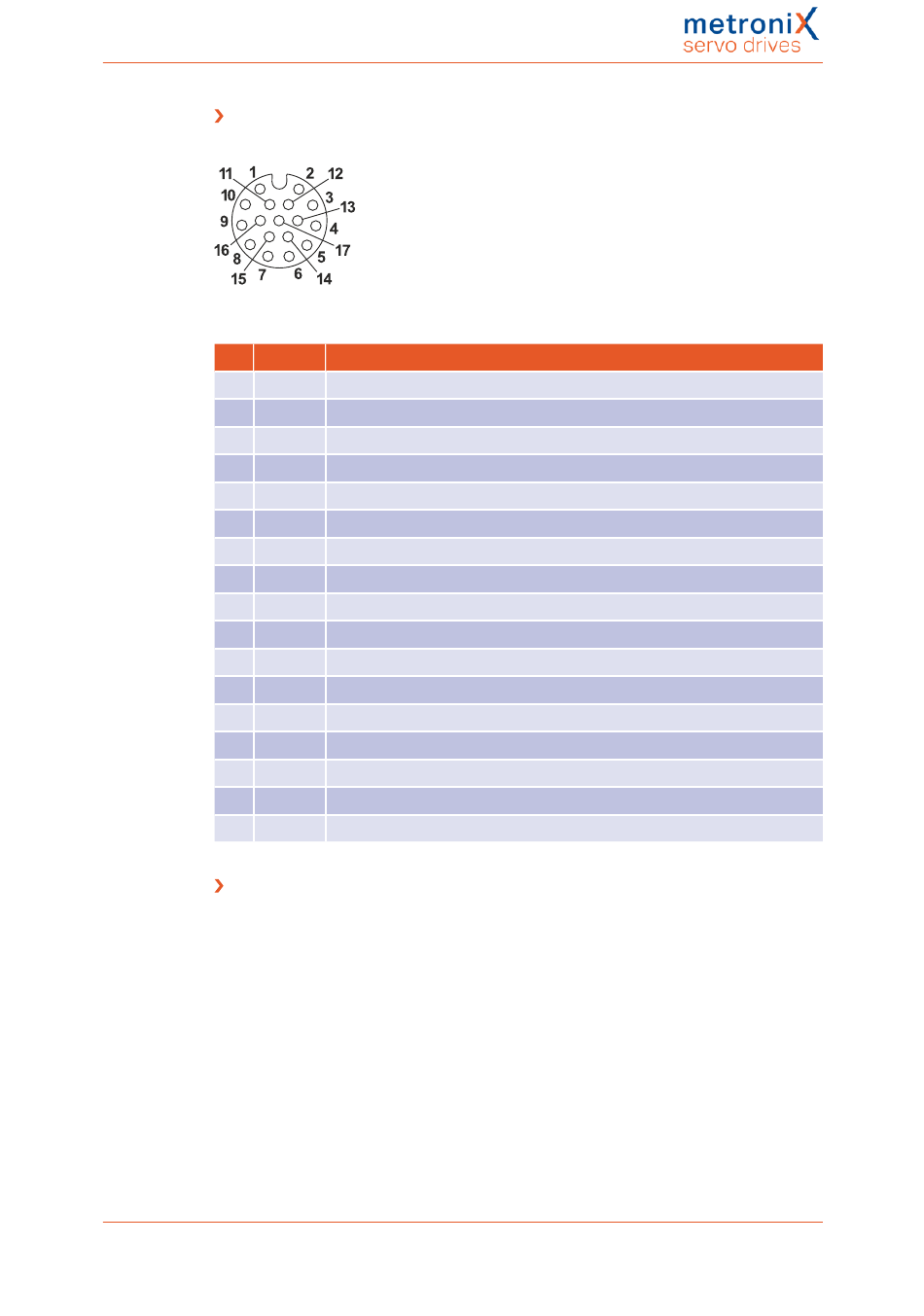

Abbildung 34: I/O-Schnittstelle [X1]
Pin Bez.
1
DIN0
2
DIN1
3
DIN2
4
DIN3
5
DIN4
6
DIN5
7
DIN8
8
DOUT0
9
DOUT1
10
AOUT
11
A / CLK
12
#A / CLK Inkrementalgebersignal #A /Schrittmotorsignal CLK
13
B / DIR
14
#B / DIR Inkrementalgebersignal #B / Schrittmotorsignal DIR
15
+5 V
16
AIN
17
GND
Art und Ausführung des Kabels [X1]
Die aufgeführte Kabelbezeichnung bezieht sich auf ein fertig konfektioniertes Kabel der
Firma Phoenix Contact. Es sind vergleichbare Kabel anderer Hersteller verwendbar.
Phoenix Contact, SAC-17P-MS/ 1,5-35T SH SCO - 1430200
Montageanleitung BL 4000-M und BL 4000-D
Spezifikation
Digitaler Eingang 0
Digitaler Eingang 1
Digitaler Eingang 2
Digitaler Eingang 3
Digitaler Eingang 4
Digitaler Eingang 5 (Reglerfreigabe)
Digitaler Eingang 8 (Fliegende Säge, Sampeln)
Frei programmierbarer digitaler Ausgang 0
Frei programmierbarer digitaler Ausgang 1
Analoger Ausgang
Inkrementalgebersignal A / Schrittmotorsignal CLK
Inkrementalgebersignal B / Schrittmotorsignal DIR
Geberversorgung (siehe Pin 11...14)
Analogeingang, max. 30 V Eingangsspannung
Bezugspotential für Analogsignale
