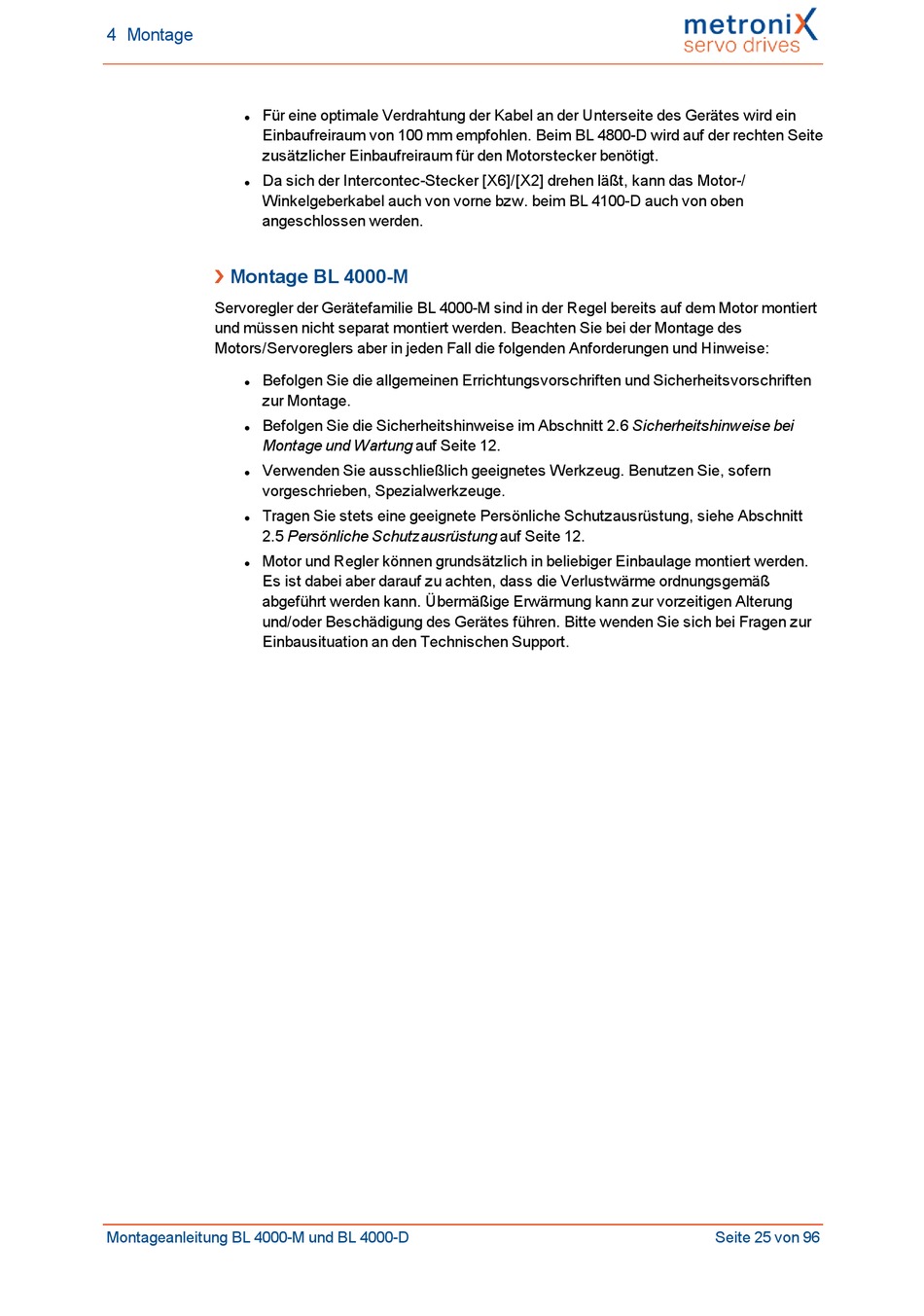

4 Montage
Für eine optimale Verdrahtung der Kabel an der Unterseite des Gerätes wird ein
l
Einbaufreiraum von 100 mm empfohlen. Beim BL 4800-D wird auf der rechten Seite
zusätzlicher Einbaufreiraum für den Motorstecker benötigt.
Da sich der Intercontec-Stecker [X6]/[X2] drehen läßt, kann das Motor-/
l
Winkelgeberkabel auch von vorne bzw. beim BL 4100-D auch von oben
angeschlossen werden.
Montage BL 4000-M
Servoregler der Gerätefamilie BL 4000-M sind in der Regel bereits auf dem Motor montiert
und müssen nicht separat montiert werden. Beachten Sie bei der Montage des
Motors/Servoreglers aber in jeden Fall die folgenden Anforderungen und Hinweise:
Befolgen Sie die allgemeinen Errichtungsvorschriften und Sicherheitsvorschriften
l
zur Montage.
Befolgen Sie die Sicherheitshinweise im Abschnitt 2.6 Sicherheitshinweise bei
l
Montage und Wartung auf Seite 12.
Verwenden Sie ausschließlich geeignetes Werkzeug. Benutzen Sie, sofern
l
vorgeschrieben, Spezialwerkzeuge.
Tragen Sie stets eine geeignete Persönliche Schutzausrüstung, siehe Abschnitt
l
2.5 Persönliche Schutzausrüstung auf Seite 12.
Motor und Regler können grundsätzlich in beliebiger Einbaulage montiert werden.
l
Es ist dabei aber darauf zu achten, dass die Verlustwärme ordnungsgemäß
abgeführt werden kann. Übermäßige Erwärmung kann zur vorzeitigen Alterung
und/oder Beschädigung des Gerätes führen. Bitte wenden Sie sich bei Fragen zur
Einbausituation an den Technischen Support.
Montageanleitung BL 4000-M und BL 4000-D
Seite 25 von 96
