5 Elektrische Installation
5.6
Anschluss BL 4100-M: Motor [X6], [X6B]
Bei der Variante BL 4100-M erfolgt der Anschluss des Motors über einen Platinenstecker
([X6], siehe folgende Abbildung: A), bevor der Servoregler auf den Motor montiert wird.
Der Motor wird mit den Anschlüssen U,V,W verbunden. Eine eventuell vorhandene Motor-
Haltebremse kann über eine Leiterplattenklemme mit Push-In-Technik ([X6B], siehe
folgende Abbildung: B) angeschlossen werden. Der Anschluss eines analogen
Motortemperatursensors erfolgt über die Geberschnittstelle an [X2] (siehe folgende
Abbildung: C). Diese ist im Abschnitt 5.11 Anschluss BL 4000-M: Resolver und Encoder
[X2] auf Seite 53 beschrieben.

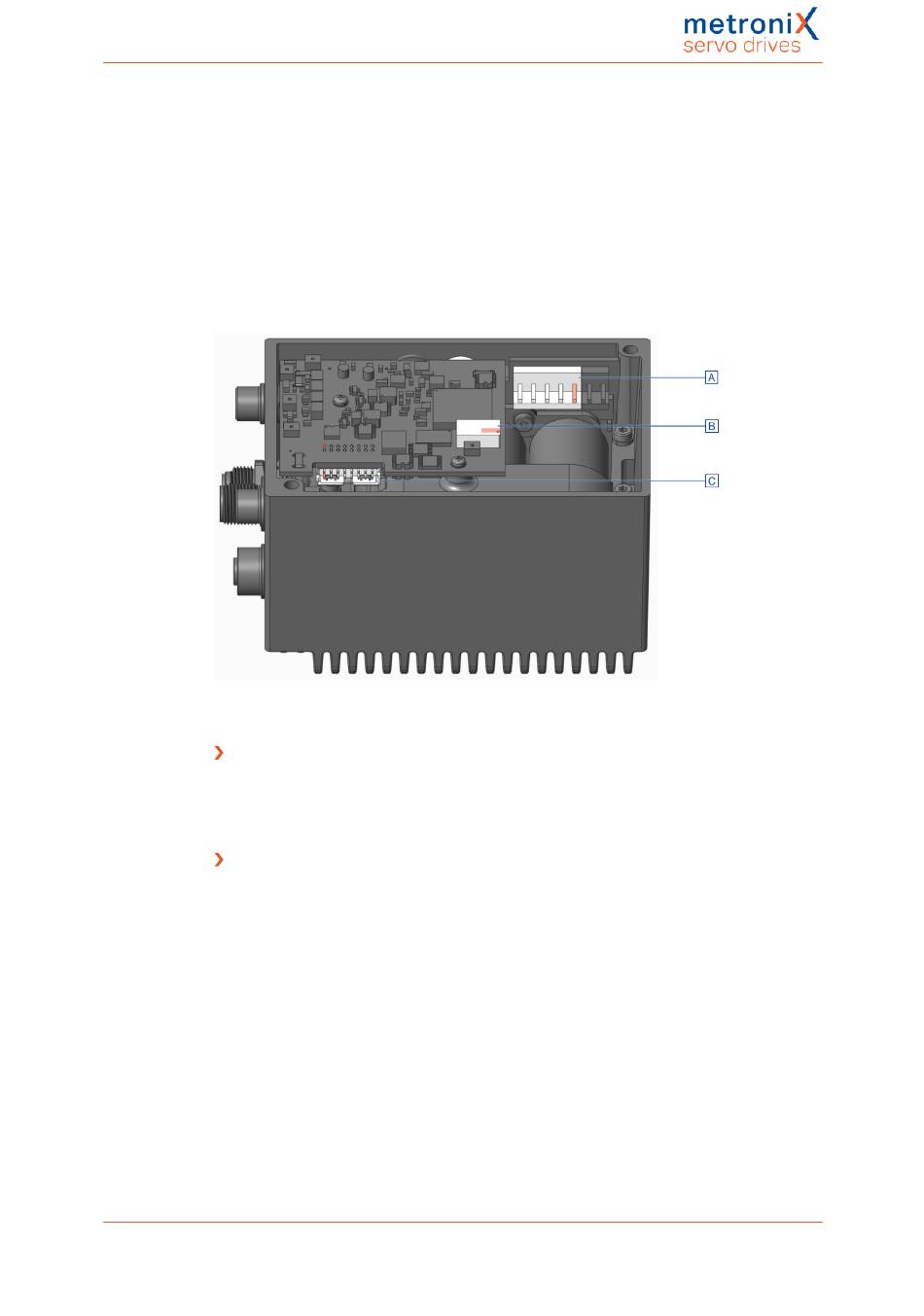

Abbildung 13: Steckeranordnung: Motor [X6], Haltebremse [X6B] und Winkelgeber [X2]
Ausführung am Gerät [X6], [X6B]
X6: B5P-VH-B LF (Hersteller: JST)
X6B: SMD-Leiterplattenklemme 2060-452/998-404 (Hersteller: Wago)
Gegenstecker [X6]
X6: VHR-5N mit 4 Kontakten SVH-41T-P1.1 (Hersteller: JST)
Montageanleitung BL 4000-M und BL 4000-D
Seite 37 von 96
