3 Produktbeschreibung
3.4

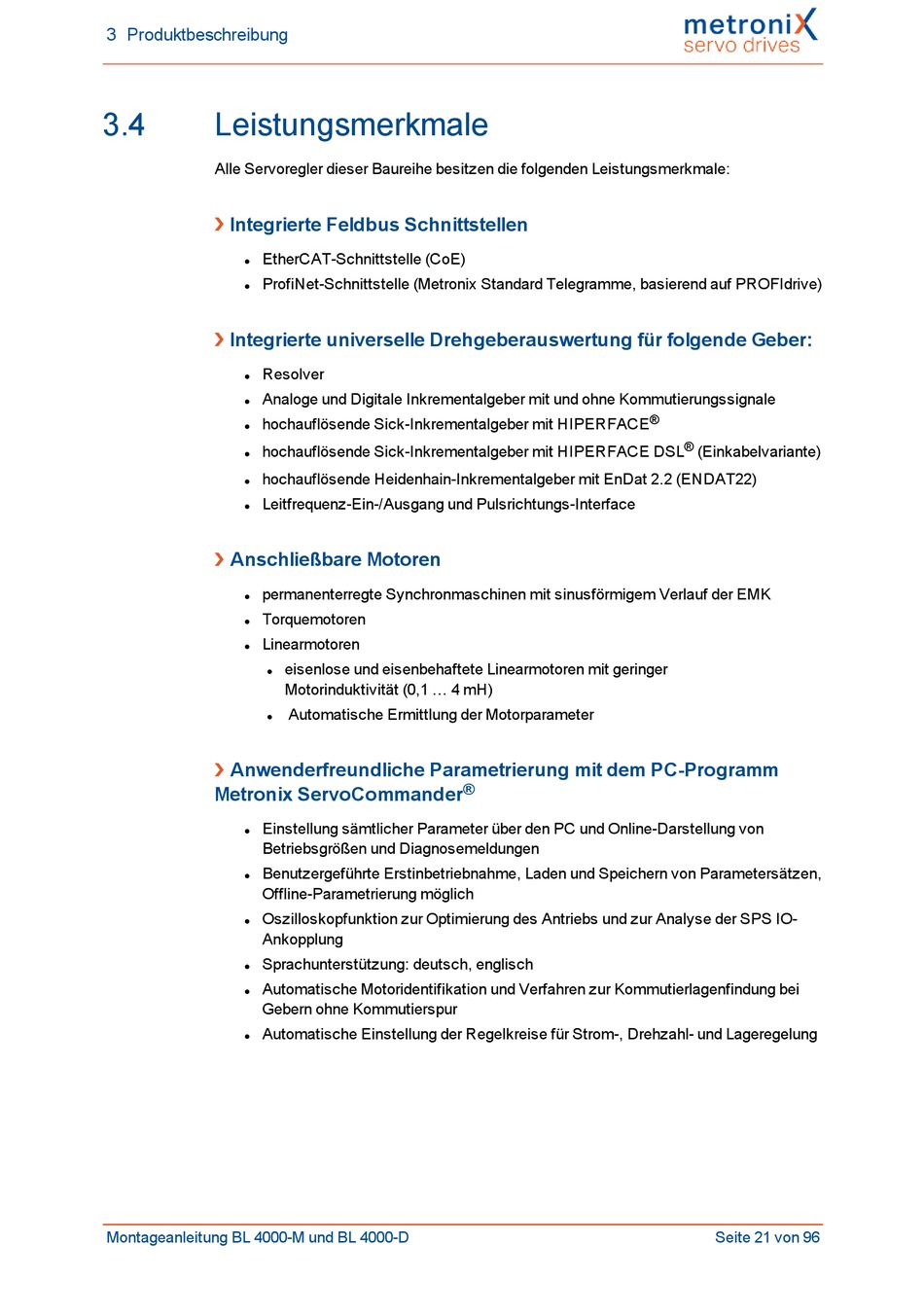

Leistungsmerkmale
Alle Servoregler dieser Baureihe besitzen die folgenden Leistungsmerkmale:
Integrierte Feldbus Schnittstellen
EtherCAT-Schnittstelle (CoE)
l
ProfiNet-Schnittstelle (Metronix Standard Telegramme, basierend auf PROFIdrive)
l
Integrierte universelle Drehgeberauswertung für folgende Geber:
Resolver
l
Analoge und Digitale Inkrementalgeber mit und ohne Kommutierungssignale
l
hochauflösende Sick-Inkrementalgeber mit HIPERFACE
l
hochauflösende Sick-Inkrementalgeber mit HIPERFACE DSL
l
hochauflösende Heidenhain-Inkrementalgeber mit EnDat 2.2 (ENDAT22)
l
Leitfrequenz-Ein-/Ausgang und Pulsrichtungs-Interface
l
Anschließbare Motoren
permanenterregte Synchronmaschinen mit sinusförmigem Verlauf der EMK
l
Torquemotoren
l
Linearmotoren
l
l
l
Anwenderfreundliche Parametrierung mit dem PC-Programm
Metronix ServoCommander
Einstellung sämtlicher Parameter über den PC und Online-Darstellung von
l
Betriebsgrößen und Diagnosemeldungen
Benutzergeführte Erstinbetriebnahme, Laden und Speichern von Parametersätzen,
l
Offline-Parametrierung möglich
Oszilloskopfunktion zur Optimierung des Antriebs und zur Analyse der SPS IO-
l
Ankopplung
Sprachunterstützung: deutsch, englisch
l
Automatische Motoridentifikation und Verfahren zur Kommutierlagenfindung bei
l
Gebern ohne Kommutierspur
Automatische Einstellung der Regelkreise für Strom-, Drehzahl- und Lageregelung
l
Montageanleitung BL 4000-M und BL 4000-D
eisenlose und eisenbehaftete Linearmotoren mit geringer
Motorinduktivität (0,1 ... 4 mH)
Automatische Ermittlung der Motorparameter
®
®
®
(Einkabelvariante)
Seite 21 von 96
