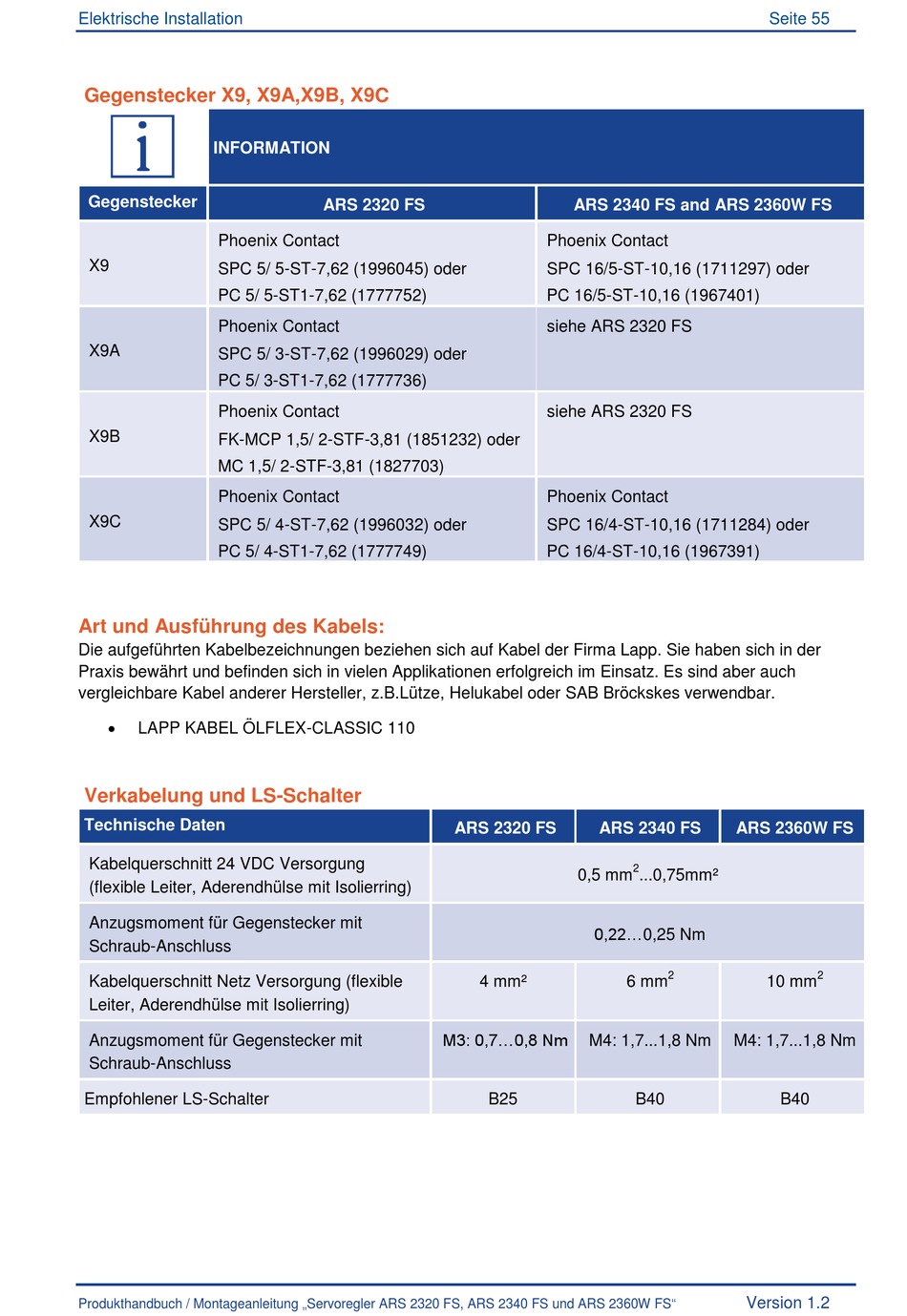

Elektrische Installation
Gegenstecker X9, X9A,X9B, X9C
INFORMATION
Gegenstecker
Phoenix Contact
X9
SPC 5/ 5-ST-7,62 (1996045) oder
PC 5/ 5-ST1-7,62 (1777752)
Phoenix Contact
X9A
SPC 5/ 3-ST-7,62 (1996029) oder
PC 5/ 3-ST1-7,62 (1777736)
Phoenix Contact
X9B
FK-MCP 1,5/ 2-STF-3,81 (1851232) oder
MC 1,5/ 2-STF-3,81 (1827703)
Phoenix Contact
X9C
SPC 5/ 4-ST-7,62 (1996032) oder
PC 5/ 4-ST1-7,62 (1777749)
Art und Ausführung des Kabels:
Die aufgeführten Kabelbezeichnungen beziehen sich auf Kabel der Firma Lapp. Sie haben sich in der
Praxis bewährt und befinden sich in vielen Applikationen erfolgreich im Einsatz. Es sind aber auch
vergleichbare Kabel anderer Hersteller, z.B.Lütze, Helukabel oder SAB Bröckskes verwendbar.
LAPP KABEL ÖLFLEX-CLASSIC 110
Verkabelung und LS-Schalter
Technische Daten
Kabelquerschnitt 24 VDC Versorgung
(flexible Leiter, Aderendhülse mit Isolierring)
Anzugsmoment für Gegenstecker mit
Schraub-Anschluss
Kabelquerschnitt Netz Versorgung (flexible
Leiter, Aderendhülse mit Isolierring)
Anzugsmoment für Gegenstecker mit
Schraub-Anschluss
Empfohlener LS-Schalter
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
ARS 2320 FS
ARS 2320 FS
4 mm²
M3: 0,7...0,8 Nm
B25
ARS 2340 FS and ARS 2360W FS
Phoenix Contact
SPC 16/5-ST-10,16 (1711297) oder
PC 16/5-ST-10,16 (1967401)
siehe ARS 2320 FS
siehe ARS 2320 FS
Phoenix Contact
SPC 16/4-ST-10,16 (1711284) oder
PC 16/4-ST-10,16 (1967391)
ARS 2340 FS
2
0,5 mm
...0,75mm²
0,22...0,25 Nm
2
6 mm
M4: 1,7...1,8 Nm
B40
Seite 55
ARS 2360W FS
2
10 mm
M4: 1,7...1,8 Nm
B40
Version 1.2
