Seite 52
8.2 Anschlussplan Netzversorgung [X9, X9A, X9B, X9C] und
Motor [X6, X6A, X6B]
230VAC ... 480 VAC
+/- 10%
L 1
L 2
L 3
PE
alternativ!
F1
+24V
0V
Permanenterregte
Synchronmaschine
T
SM
24V / 2A
für Haltebremse
E
Motorrückführsystem

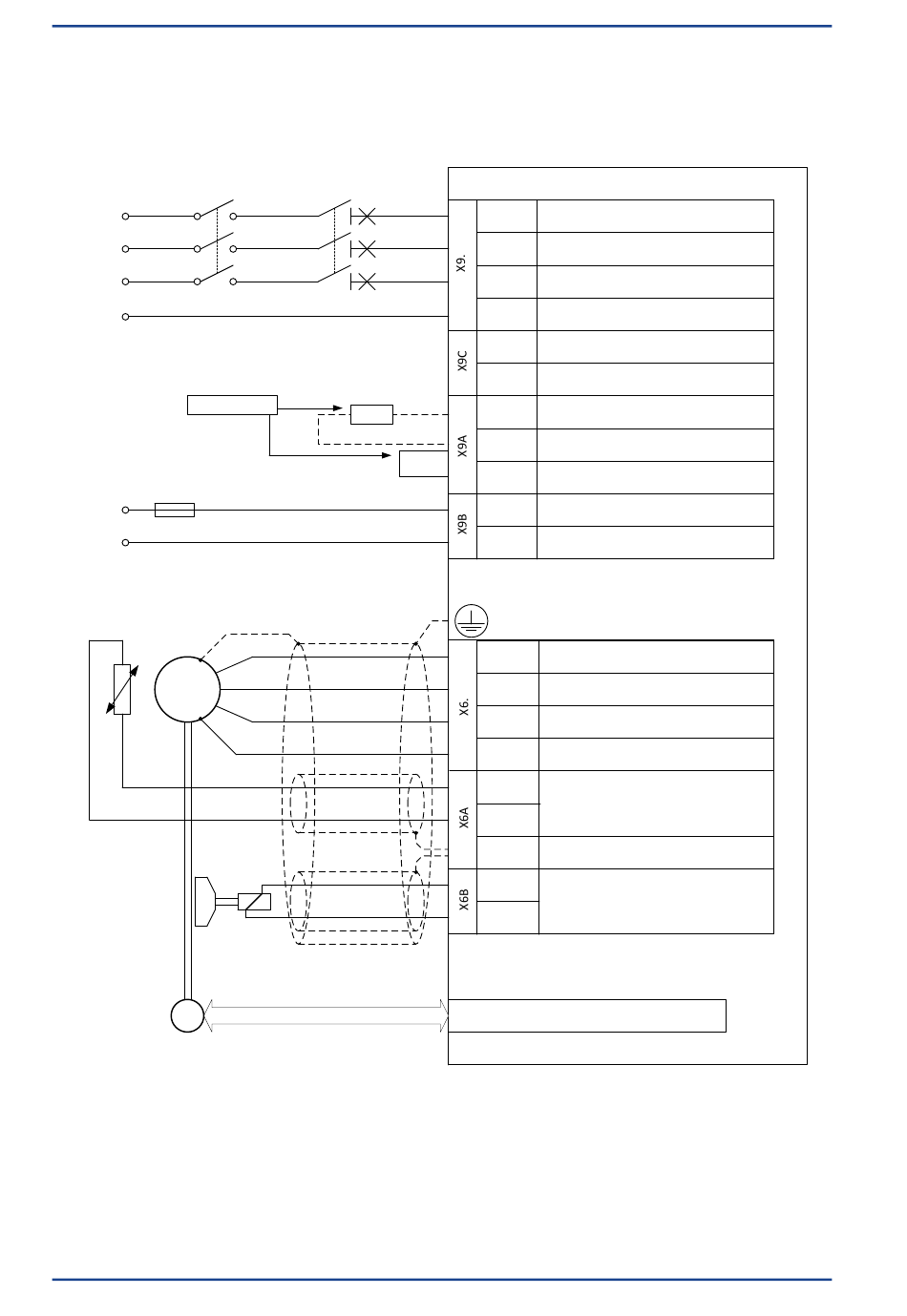

Abbildung 20: Anschlüsse Netzversorgung [X9] und Motor [X6]
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
ARS 2320/40/60W FS
Sicherungsautomat
Externer
Bremswiderstand
Brücke für internen
Bremswiderstand
24V Versorgung
Versorgung [X9], [X9A], [X9B], [X9C]
Netzphase L1
L 1
L 2
Netzphase L2
L 3
Netzphase L3
PE
Schutzleiter Netzversorgung
ZK-
Neg. Zwischenkreisspg.
ZK+
Pos. Zwischenkreisspg.
Anschluss für ext.
BR-EXT
Bremswiderstand
Anschluss Bremschopper für internen/
BR-CH
externen Bremswiderstand
Anschluss für internen
BR-INT
Bremswiderstand
Versorgung für Steuerteil, I(O-Teil
+24V
und Haltebremse
GND
Bezugspotential für +24V
Schirmanschluss für
Motorleitung
Motor [X6], [X6A], [X6B]
U
Motorphase 1
Motorphase 2
V
Motorphase 3
W
Motor-Schutzleiter
PE
MT+
Motortemperaturfühler, Öffner,
Schließer, PTC, KTY...
MT-
Anschluss innerer Schirm
PE
(Haltebremse + Temperaturfühler
BR+
Haltebremse Motor, Signalpegel
abhängig vom Schltzustand.
BR-
High-Side-/ Low-Side-Schalter
Motorrückführsystem [X2A] / [X2B]
Resolver / Encoder
Elektrische Installation
Version 1.2
