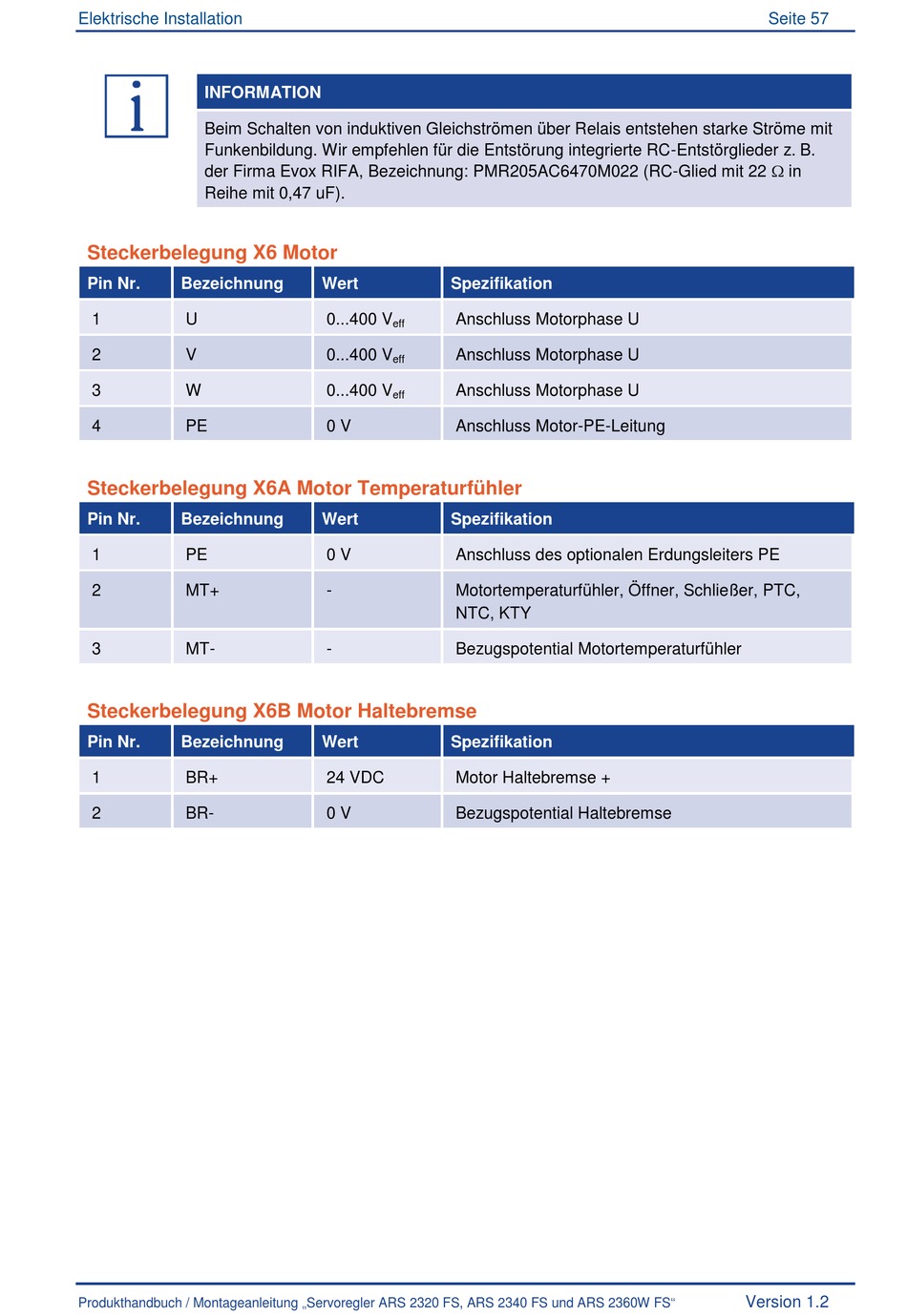

Steckerbelegung X6 Motor; Steckerbelegung X6A Motor Temperaturfühler; Steckerbelegung X6B Motor Haltebremse - Metronix ARS 2320 FS Produkthandbuch / Montageanleitung

Elektrische Installation
INFORMATION
Beim Schalten von induktiven Gleichströmen über Relais entstehen starke Ströme mit
Funkenbildung. Wir empfehlen für die Entstörung integrierte RC-Entstörglieder z. B.
der Firma Evox RIFA, Bezeichnung: PMR205AC6470M022 (RC-Glied mit 22  in
Reihe mit 0,47 uF).

Steckerbelegung X6 Motor

Pin Nr. Bezeichnung
1 U
2 V
3 W
4 PE
Steckerbelegung X6A Motor Temperaturfühler
Pin Nr. Bezeichnung
1 PE
2 MT+
3 MT-

Steckerbelegung X6B Motor Haltebremse

Pin Nr. Bezeichnung
1 BR+
2 BR-
Produkthandbuch / Montageanleitung „Servoregler ARS 2320 FS, ARS 2340 FS und ARS 2360W FS"
Wert Spezifikation
0...400 V Anschluss Motorphase U
eff
0...400 V Anschluss Motorphase U
eff
0...400 V Anschluss Motorphase U
eff
0 V Anschluss Motor-PE-Leitung
Wert Spezifikation
0 V Anschluss des optionalen Erdungsleiters PE
- Motortemperaturfühler, Öffner, Schließer, PTC,
NTC, KTY
- Bezugspotential Motortemperaturfühler
Wert Spezifikation
24 VDC Motor Haltebremse +
0 V Bezugspotential Haltebremse
Seite 57
Version 1.2
