使用説明書

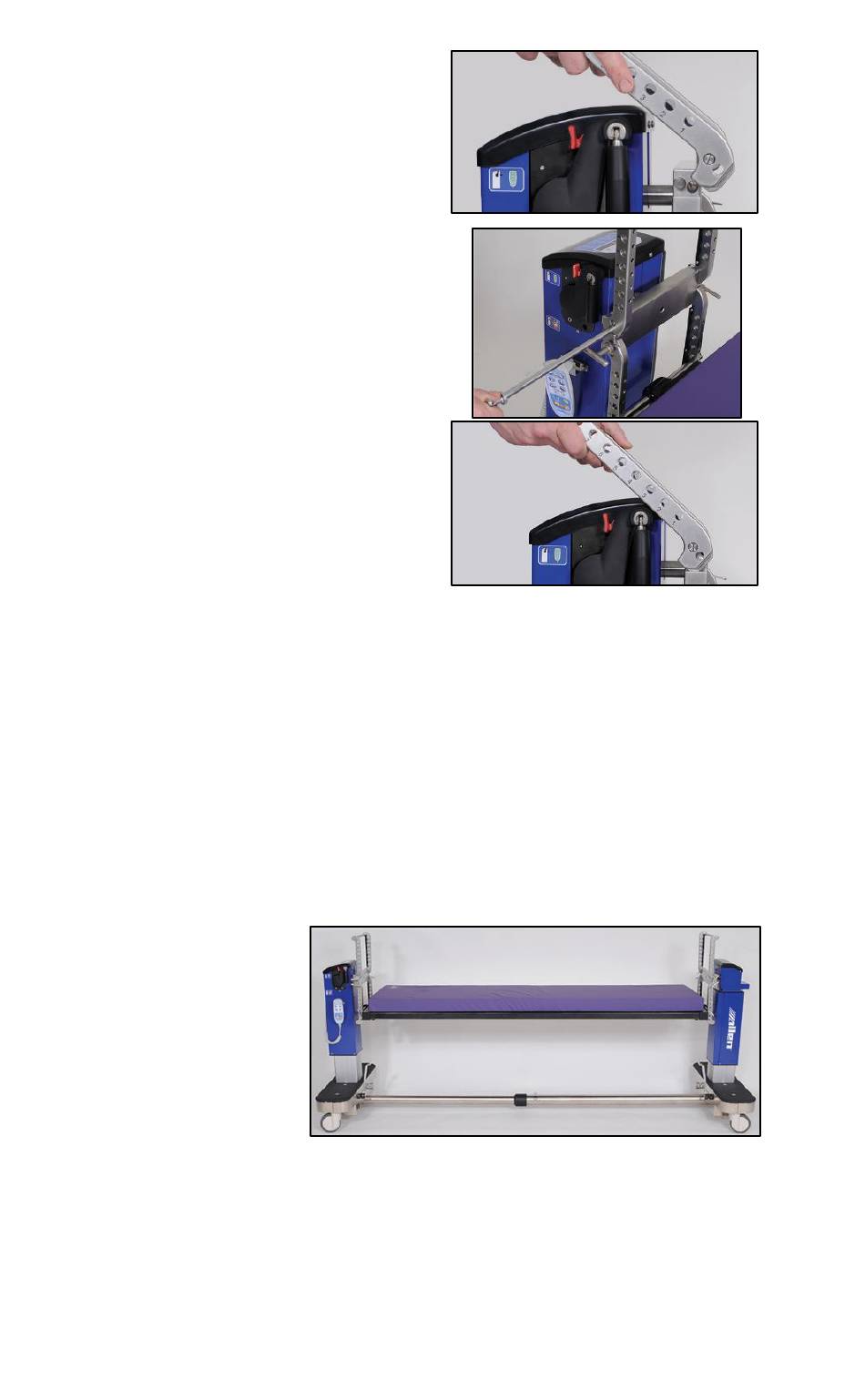

a. Allen Advance Table の片方の端
で、上部 H ブラケットをボウ
タイの所定の位置に取り付け
ます。H 型ブラケットを、開
放端を下向き、J 型の端を手前
とし、ブラケットが手前に傾
くようにして持ちます。
b. H 型ブラケットの J 型の端をボ
ウタイブラケットに取り付
け、H 型ブラケットがボウタ
イブラケット側面のノッチに
収まるようにします。
c. クロスピンを H 型ブラケットに差し込み、ボウタイを通し
て H 型ブラケットの反対側に通します。
警告:
クロスピンが正しく取り付けられていない状態で H 型ブラケットを
使用しないでください。これを怠ると、患者の落下、負傷、または
装置の損傷が発生するおそれがあります。
d. クロス ピンの端にある落下ロックがサイドに移動し、H ブ
ラケットを所定の位置にロックしていることを確認してくだ
さい。
e. 反対側のボウタイ
で手順 a から d ま
でを繰り返しま
す。
H 型ブラケットのどの穴の位置にサポートトップを取り付け
f.
るかを決めます。
注:
H 型ブラケットの側面に穴の位置の番号が振られています。
Allen™ Advance Table ユーザー マニュアル (80028190)
474
