Motormessung (Modell mit Motoranalyse)

Einstellen des Drehmomenteingangs

Wählen Sie den Signaltyp aus, der von dem mit dem Instrument verbundenen Drehmomentsensor
verwendet wird.
Analog
Frequenz
Die Einstellungsparameter sind je nach ausgewählten Eingangseinstellungen unterschiedlich wie
folgt.
Bei Auswahl von [Analog]
Wenn der Drehmomenteingang auf
entsprechend des Sensors zusammen unter

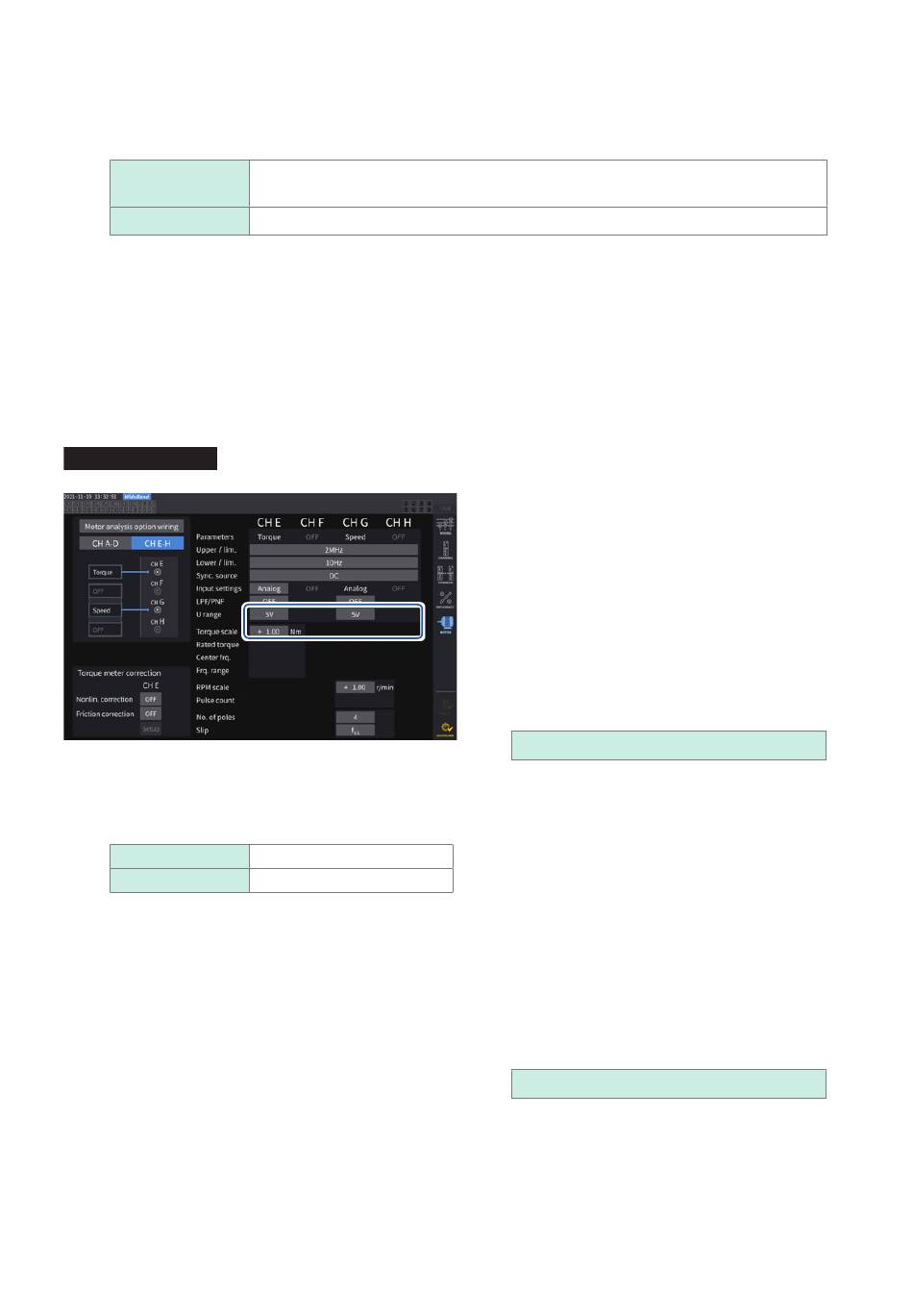

Anzeigebildschirm [INPUT]
Beispiel: Für einen Drehmomentsensor mit einem
Nenndrehmoment von 500 Nm und einer
Ausgangsskala von
U range
Torque scale
86
Für Sensoren, die ein zum Drehmoment proportionales Gleichspannungssignal
ausgeben
Für Sensoren, die ein zum Drehmoment proportionales Frequenzsignal ausgeben
[Analog]
> [MOTOR]
±
10 V
10 V
50,00
HIOKI PW8001A965-00
steht, stellen Sie den Skalenwert und die Einheit
[U range] und [Torque scale]
[U range]
Wählen Sie einen Spannungsbereich
gemäß der Ausgangsspannung des
mit dem Instrument zu verbindenden
Drehmomentsensors. Wenn die Kanal-Anzeige
A-D oder E-H leuchtet, können Sie mit den
Bereichstasten einen Spannungsbereich
auswählen.
Wenn A-D leuchtet, dient die Taste
für Kan. A, und die Taste
Wenn E-H leuchtet, dient die Taste
für Kan. E, und die Taste
1 V, 5 V, 10 V
[Torque scale]
Geben Sie den Skalierungswert im Fenster mit
der numerischen Tastatur ein.
Die gemessenen Drehmomentwerte werden
als Ergebnis aus der Multiplikation der
Eingangsspannung mit dem Skalierungswert
angezeigt. Stellen Sie den Drehmomentwert
pro 1 V Ausgang vom angeschlossenen
Drehmomentsensor zusammen mit der
Einstellung der Drehmoment-Einheit ein.
([Scaling value] = [Torque sensor rated torque
value] / [Output full-scale voltage value])
In diesem Beispiel ist der Skalierungswert 50.
(50 = 500 Nm / 10)
−9999.99 bis −0.01,
ein.
U RANGE
I RANGE für Kan. C.
U RANGE
I RANGE für Kan. G.
0.01 bis 9999.99
