4 Verdrahtung
!
"
24
4.3

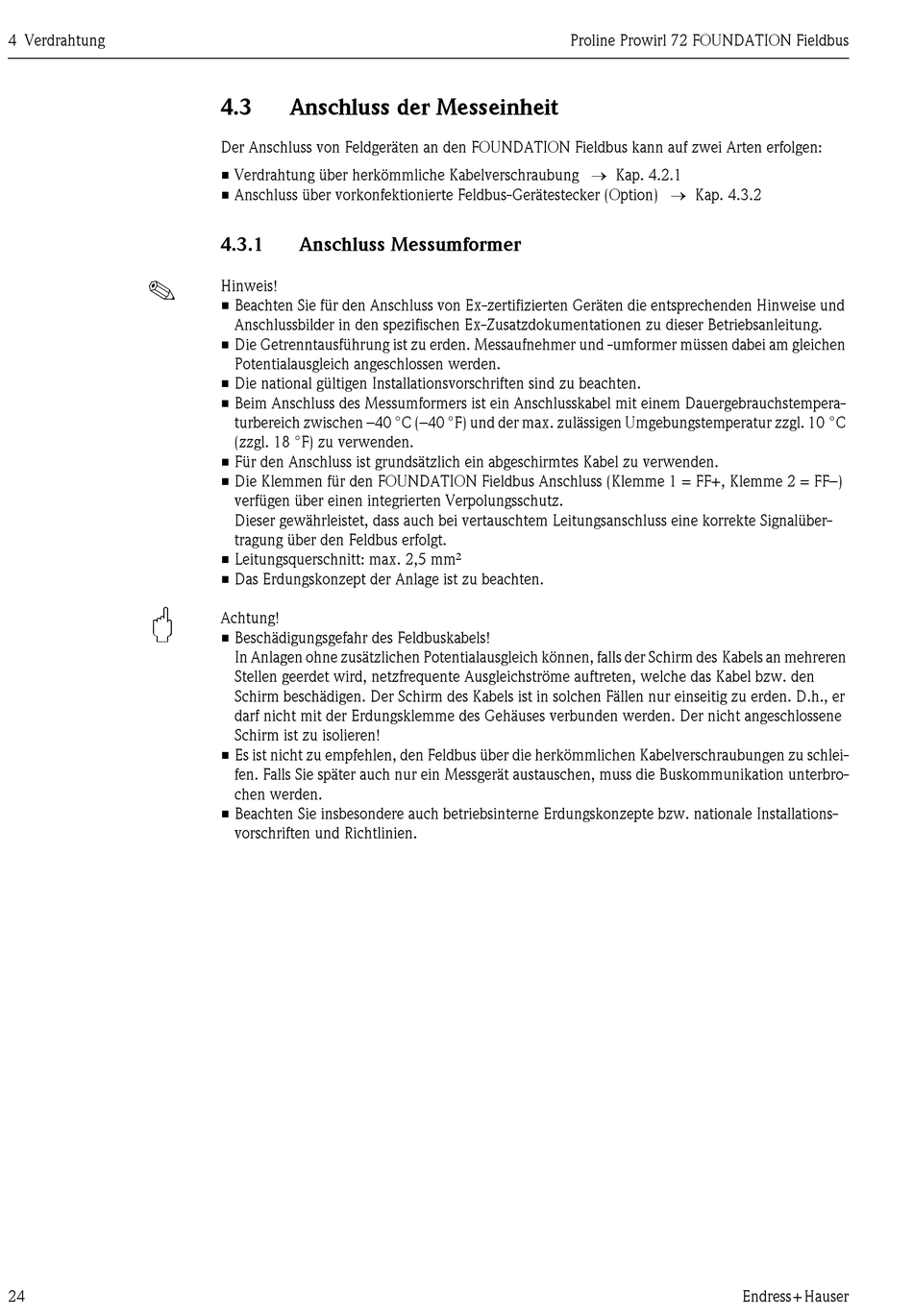

Anschluss der Messeinheit
Der Anschluss von Feldgeräten an den FOUNDATION Fieldbus kann auf zwei Arten erfolgen:
• Verdrahtung über herkömmliche Kabelverschraubung Kap. 4.2.1
• Anschluss über vorkonfektionierte Feldbus-Gerätestecker (Option) Kap. 4.3.2
4.3.1
Anschluss Messumformer
Hinweis!
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung.
• Die Getrenntausführung ist zu erden. Messaufnehmer und -umformer müssen dabei am gleichen
Potentialausgleich angeschlossen werden.
• Die national gültigen Installationsvorschriften sind zu beachten.
• Beim Anschluss des Messumformers ist ein Anschlusskabel mit einem Dauergebrauchstempera-
turbereich zwischen –40 °C (–40 °F) und der max. zulässigen Umgebungstemperatur zzgl. 10 °C
(zzgl. 18 °F) zu verwenden.
• Für den Anschluss ist grundsätzlich ein abgeschirmtes Kabel zu verwenden.
• Die Klemmen für den FOUNDATION Fieldbus Anschluss (Klemme 1 = FF+, Klemme 2 = FF–)
verfügen über einen integrierten Verpolungsschutz.
Dieser gewährleistet, dass auch bei vertauschtem Leitungsanschluss eine korrekte Signalüber-
tragung über den Feldbus erfolgt.
• Leitungsquerschnitt: max. 2,5 mm²
• Das Erdungskonzept der Anlage ist zu beachten.
Achtung!
• Beschädigungsgefahr des Feldbuskabels!
In Anlagen ohne zusätzlichen Potentialausgleich können, falls der Schirm des Kabels an mehreren
Stellen geerdet wird, netzfrequente Ausgleichströme auftreten, welche das Kabel bzw. den
Schirm beschädigen. Der Schirm des Kabels ist in solchen Fällen nur einseitig zu erden. D.h., er
darf nicht mit der Erdungsklemme des Gehäuses verbunden werden. Der nicht angeschlossene
Schirm ist zu isolieren!
• Es ist nicht zu empfehlen, den Feldbus über die herkömmlichen Kabelverschraubungen zu schlei-
fen. Falls Sie später auch nur ein Messgerät austauschen, muss die Buskommunikation unterbro-
chen werden.
• Beachten Sie insbesondere auch betriebsinterne Erdungskonzepte bzw. nationale Installations-
vorschriften und Richtlinien.
Proline Prowirl 72 FOUNDATION Fieldbus
Endress + Hauser
