11 Bedienung über FOUNDATION Fieldbus
96

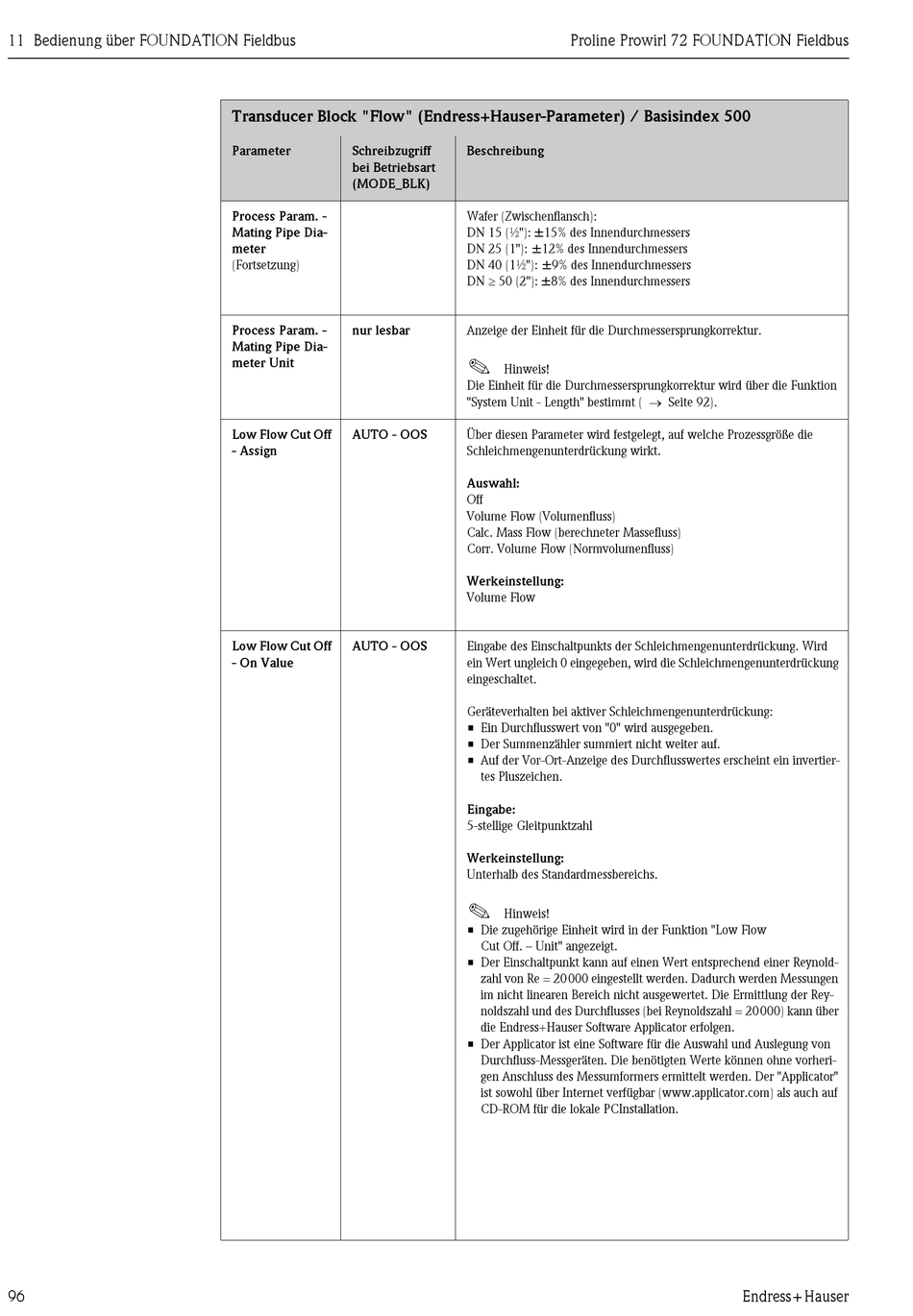

Transducer Block "Flow" (Endress+Hauser-Parameter) / Basisindex 500
Parameter Schreibzugriff
bei Betriebsart
(MODE_BLK)
Process Param. -
Mating Pipe Dia-
meter
(Fortsetzung)
Process Param. - nur lesbar
Mating Pipe Dia-
meter Unit
Low Flow Cut Off AUTO - OOS
- Assign
Low Flow Cut Off AUTO - OOS
- On Value
Proline Prowirl 72 FOUNDATION Fieldbus
Beschreibung
Wafer (Zwischenflansch):
±
DN 15 (½"): 15% des Innendurchmessers
±
DN 25 (1"): 12% des Innendurchmessers
±
DN 40 (1½"): 9% des Innendurchmessers
DN 50 (2"):
±
8% des Innendurchmessers
Anzeige der Einheit für die Durchmessersprungkorrektur.
!
Hinweis!
Die Einheit für die Durchmessersprungkorrektur wird über die Funktion
"System Unit - Length" bestimmt (Seite 92).
Über diesen Parameter wird festgelegt, auf welche Prozessgröße die
Schleichmengenunterdrückung wirkt.
Auswahl:
Off 
Volume Flow (Volumenfluss)
Calc. Mass Flow (berechneter Massefluss)
Corr. Volume Flow (Normvolumenfluss)
Werkeinstellung:
Volume Flow
Eingabe des Einschaltpunkts der Schleichmengenunterdrückung. Wird
ein Wert ungleich 0 eingegeben, wird die Schleichmengenunterdrückung
eingeschaltet.
Geräteverhalten bei aktiver Schleichmengenunterdrückung:
• Ein Durchflusswert von "0" wird ausgegeben.
• Der Summenzähler summiert nicht weiter auf.
• Auf der Vor-Ort-Anzeige des Durchflusswertes erscheint ein invertier-
tes Pluszeichen.
Eingabe:
5-stellige Gleitpunktzahl
Werkeinstellung:
Unterhalb des Standardmessbereichs.
!
Hinweis!
• Die zugehörige Einheit wird in der Funktion "Low Flow 
Cut Off. – Unit" angezeigt.
• Der Einschaltpunkt kann auf einen Wert entsprechend einer Reynold-
zahl von Re = 20 000 eingestellt werden. Dadurch werden Messungen
im nicht linearen Bereich nicht ausgewertet. Die Ermittlung der Rey-
noldszahl und des Durchflusses (bei Reynoldszahl = 20 000) kann über
die Endress+Hauser Software Applicator erfolgen.
• Der Applicator ist eine Software für die Auswahl und Auslegung von
Durchfluss-Messgeräten. Die benötigten Werte können ohne vorheri-
gen Anschluss des Messumformers ermittelt werden. Der "Applicator"
ist sowohl über Internet verfügbar (www.applicator.com) als auch auf
CD-ROM für die lokale PCInstallation.






