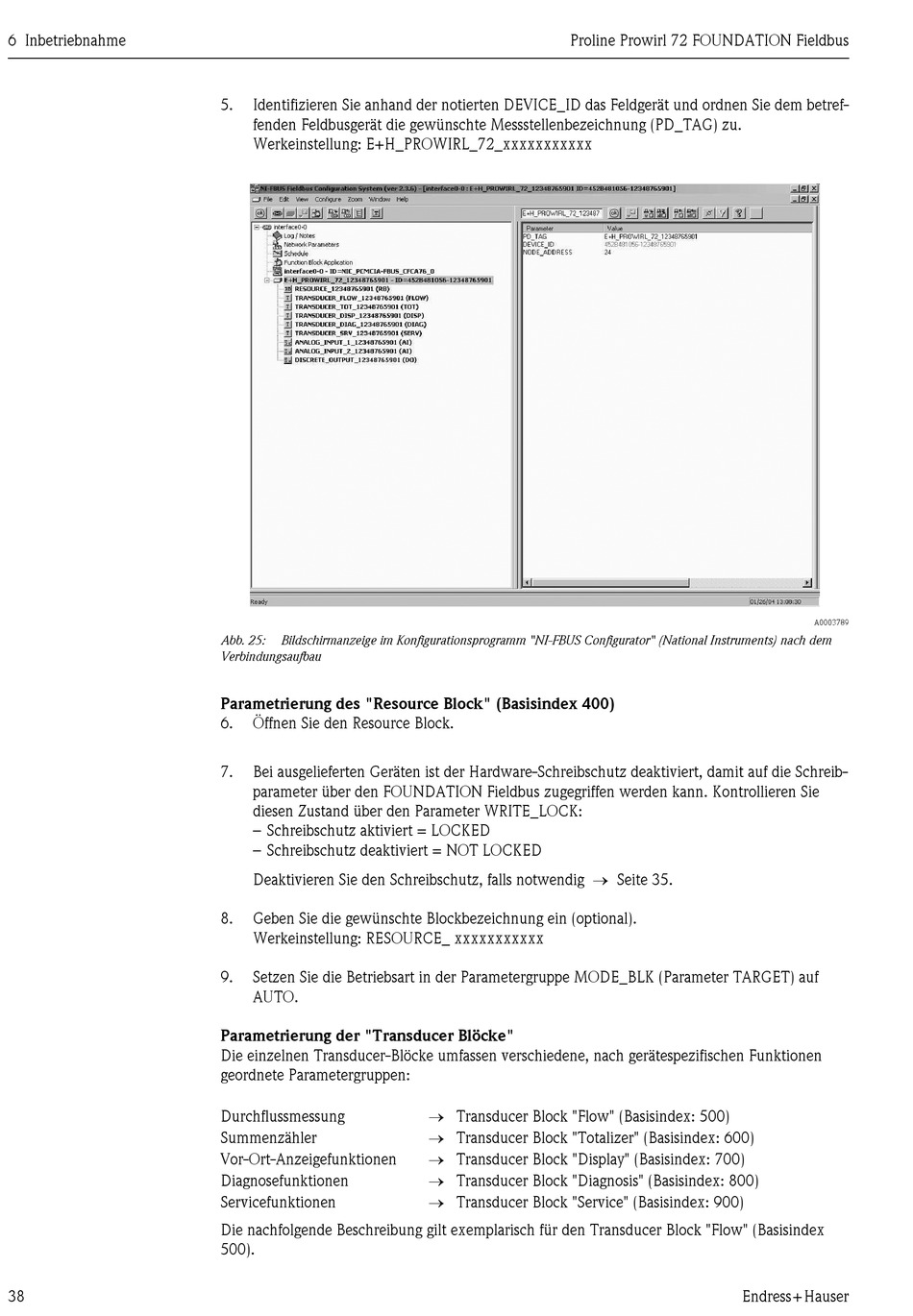

Endress+Hauser Proline Prowirl 72 FOUNDATION Fieldbus Betriebsanleitung Seite 38

6 Inbetriebnahme
38
5. Identifizieren Sie anhand der notierten DEVICE_ID das Feldgerät und ordnen Sie dem betref-
fenden Feldbusgerät die gewünschte Messstellenbezeichnung (PD_TAG) zu. 
Werkeinstellung: E+H_PROWIRL_72_xxxxxxxxxxx
Abb. 25: Bildschirmanzeige im Konfigurationsprogramm "NI-FBUS Configurator" (National Instruments) nach dem
Verbindungsaufbau
Parametrierung des "Resource Block" (Basisindex 400)
6. Öffnen Sie den Resource Block.
7. Bei ausgelieferten Geräten ist der Hardware-Schreibschutz deaktiviert, damit auf die Schreib-
parameter über den FOUNDATION Fieldbus zugegriffen werden kann. Kontrollieren Sie
diesen Zustand über den Parameter WRITE_LOCK:
– Schreibschutz aktiviert = LOCKED
– Schreibschutz deaktiviert = NOT LOCKED
Deaktivieren Sie den Schreibschutz, falls notwendigSeite 35.
8. Geben Sie die gewünschte Blockbezeichnung ein (optional).
Werkeinstellung: RESOURCE_ xxxxxxxxxxx
9. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf
AUTO.
Parametrierung der "Transducer Blöcke"
Die einzelnen Transducer-Blöcke umfassen verschiedene, nach gerätespezifischen Funktionen
geordnete Parametergruppen:
Durchflussmessung
Summenzähler
Vor-Ort-Anzeigefunktionen
Diagnosefunktionen
Servicefunktionen
Die nachfolgende Beschreibung gilt exemplarisch für den Transducer Block "Flow" (Basisindex
500).
Proline Prowirl 72 FOUNDATION Fieldbus
 Transducer Block "Flow" (Basisindex: 500)
 Transducer Block "Totalizer" (Basisindex: 600)
 Transducer Block "Display" (Basisindex: 700)
 Transducer Block "Diagnosis" (Basisindex: 800)
 Transducer Block "Service" (Basisindex: 900)
A0003789
