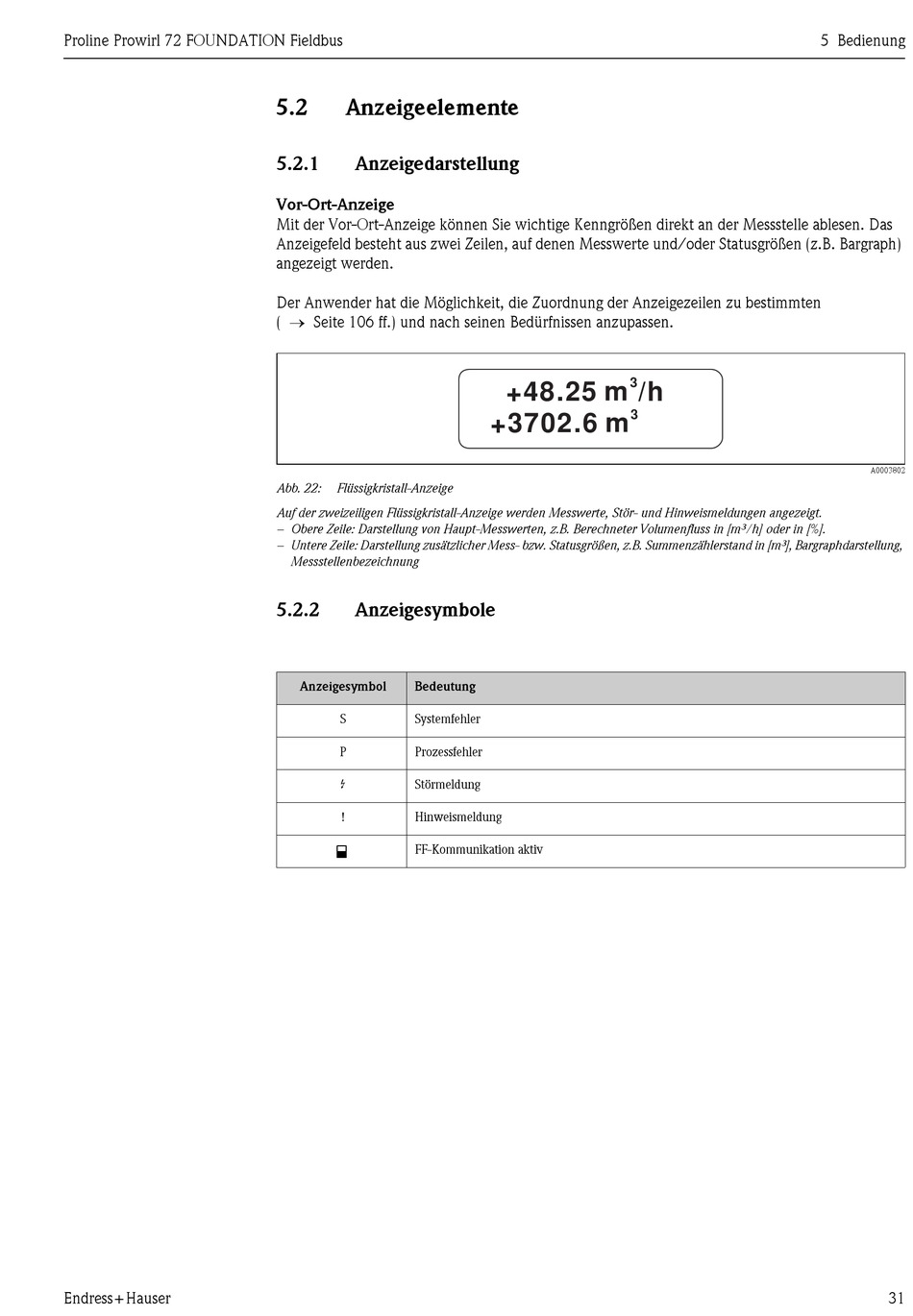

Proline Prowirl 72 FOUNDATION Fieldbus
Endress + Hauser
5.2

Anzeigeelemente

5.2.1

Anzeigedarstellung

Vor-Ort-Anzeige
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle ablesen. Das
Anzeigefeld besteht aus zwei Zeilen, auf denen Messwerte und/oder Statusgrößen (z.B. Bargraph)
angezeigt werden.
Der Anwender hat die Möglichkeit, die Zuordnung der Anzeigezeilen zu bestimmten 
(Seite 106 ff.) und nach seinen Bedürfnissen anzupassen.
Abb. 22: Flüssigkristall-Anzeige
Auf der zweizeiligen Flüssigkristall-Anzeige werden Messwerte, Stör- und Hinweismeldungen angezeigt.
– Obere Zeile: Darstellung von Haupt-Messwerten, z.B. Berechneter Volumenfluss in [m³/h] oder in [%].
– Untere Zeile: Darstellung zusätzlicher Mess- bzw. Statusgrößen, z.B. Summenzählerstand in [m³], Bargraphdarstellung,
Messstellenbezeichnung
5.2.2

Anzeigesymbole

Anzeigesymbol Bedeutung
S Systemfehler
P Prozessfehler
$
Störmeldung
! Hinweismeldung
FF-Kommunikation aktiv
3
+48.25 m /h
3
+3702.6 m
5 Bedienung
A0003802
31
