6 Inbetriebnahme
42

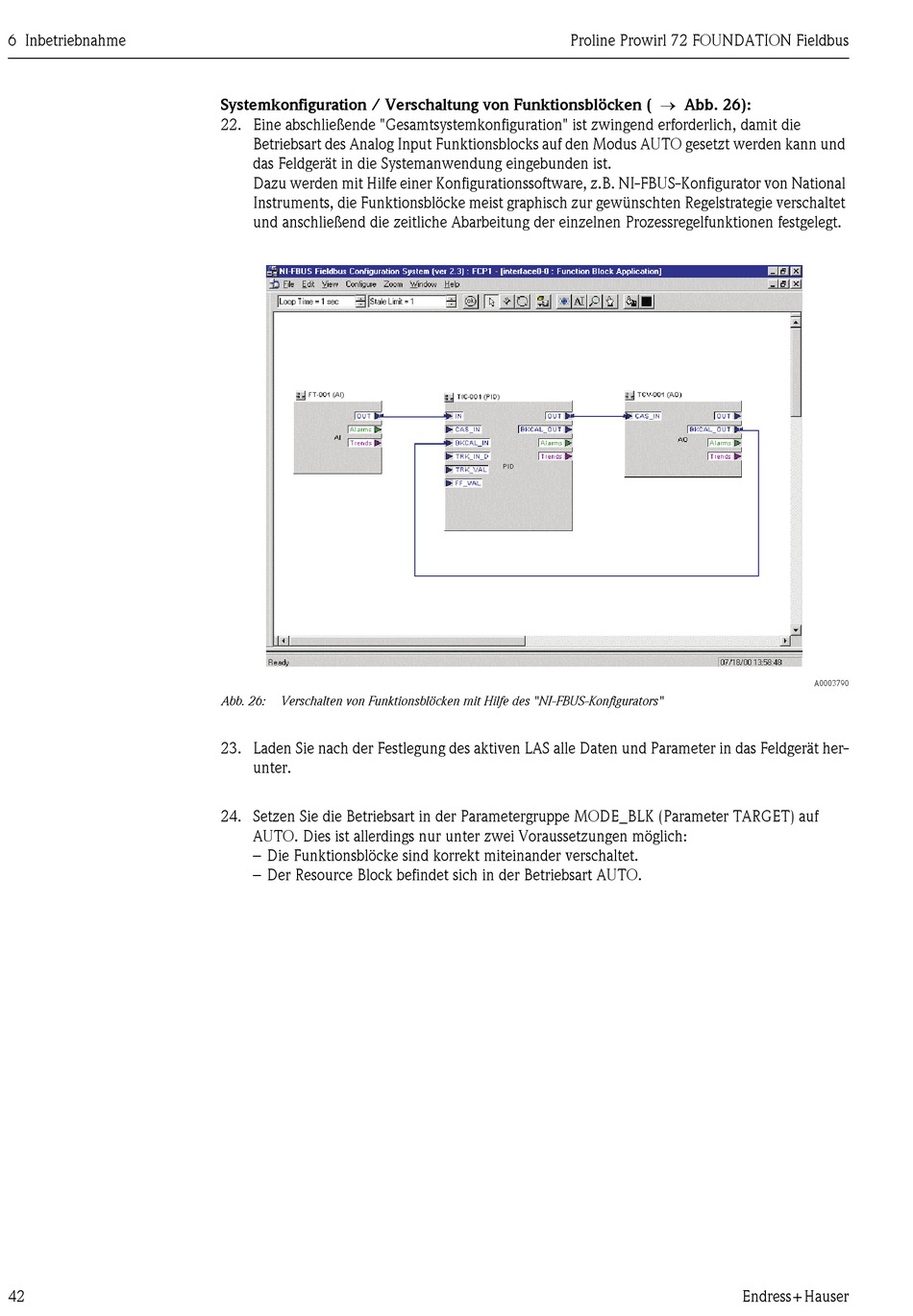

Systemkonfiguration / Verschaltung von Funktionsblöcken (Abb. 26):
22. Eine abschließende "Gesamtsystemkonfiguration" ist zwingend erforderlich, damit die
Betriebsart des Analog Input Funktionsblocks auf den Modus AUTO gesetzt werden kann und
das Feldgerät in die Systemanwendung eingebunden ist.
Dazu werden mit Hilfe einer Konfigurationssoftware, z.B. NI-FBUS-Konfigurator von National
Instruments, die Funktionsblöcke meist graphisch zur gewünschten Regelstrategie verschaltet
und anschließend die zeitliche Abarbeitung der einzelnen Prozessregelfunktionen festgelegt.
Abb. 26: Verschalten von Funktionsblöcken mit Hilfe des "NI-FBUS-Konfigurators"
23. Laden Sie nach der Festlegung des aktiven LAS alle Daten und Parameter in das Feldgerät her-
unter.
24. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf
AUTO. Dies ist allerdings nur unter zwei Voraussetzungen möglich:
– Die Funktionsblöcke sind korrekt miteinander verschaltet.
– Der Resource Block befindet sich in der Betriebsart AUTO.
