9 Störungsbehebung
58
f
e
g
l
m

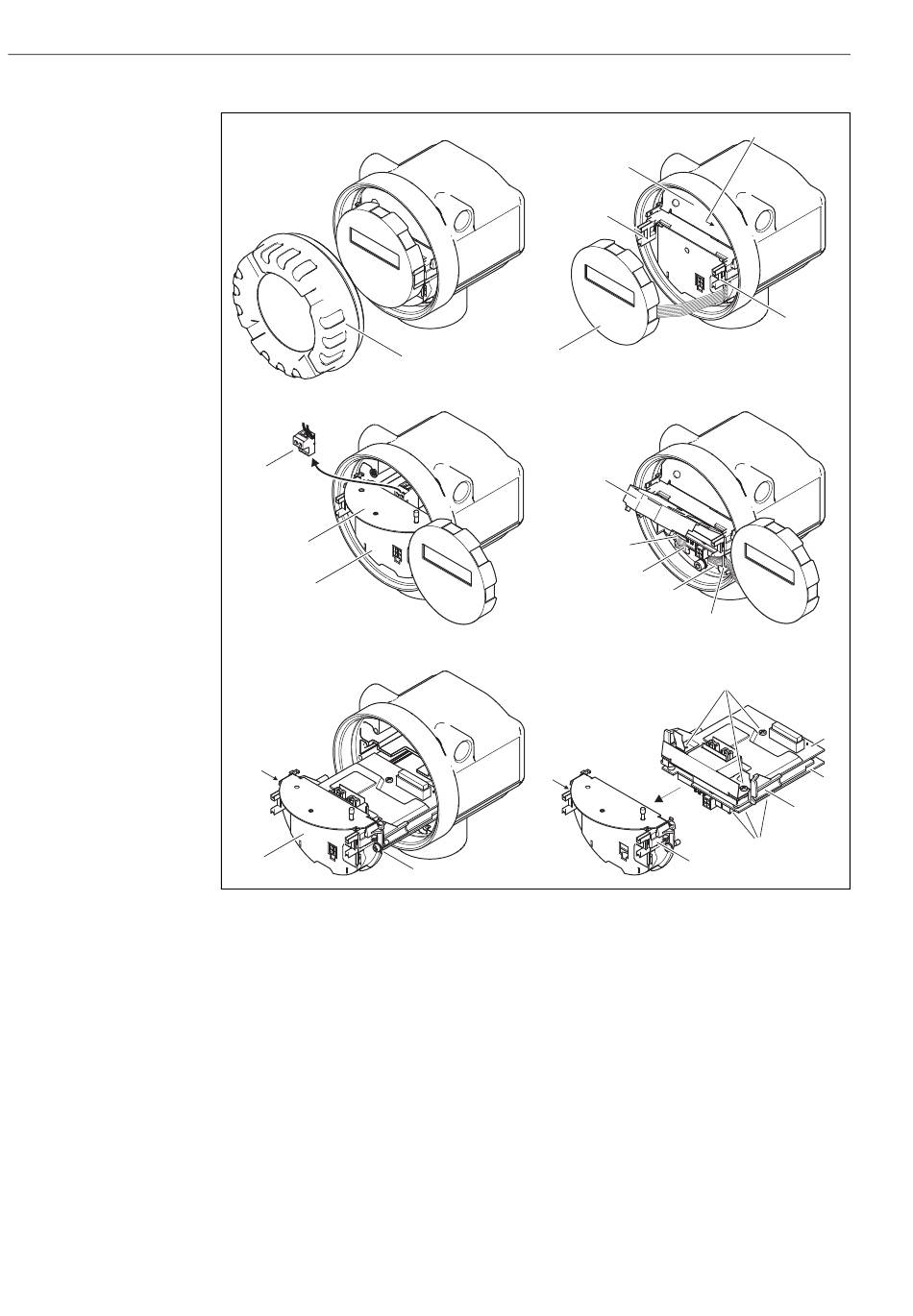

Abb. 28: Ein- und Ausbau der Elektronikplatinen Nicht-Ex, Ex i und Ex n Ausführung
a Elektronikraumdeckel
b Anzeigemodul
c Halteschienen Anzeigemodul
d Befestigungsschraube Abdeckung Anschlussraum
e Abdeckung Anschlussraum
f Anschlussklemmenstecker
g Kunststoffabdeckung
h Signalkabelstecker
i Halterung Signalkabelstecker
j Flachbandkabelstecker des Anzeigemoduls
k Halterung für Flachbandkabelstecker
l Befestigungsschrauben Platinenhalterung
m Platinenhalterung
n Verriegelungstasten Platinenhalterung
o Platinengrundkörper
p Befestigungsschrauben I/O-Platine (COM-Modul)
q I/O-Platine (COM-Modul)
r Befestigungsschrauben Messverstärkerplatine
s Messverstärkerplatine
