Proline Promag 53 MODBUS RS485
!
#
Endress+Hauser

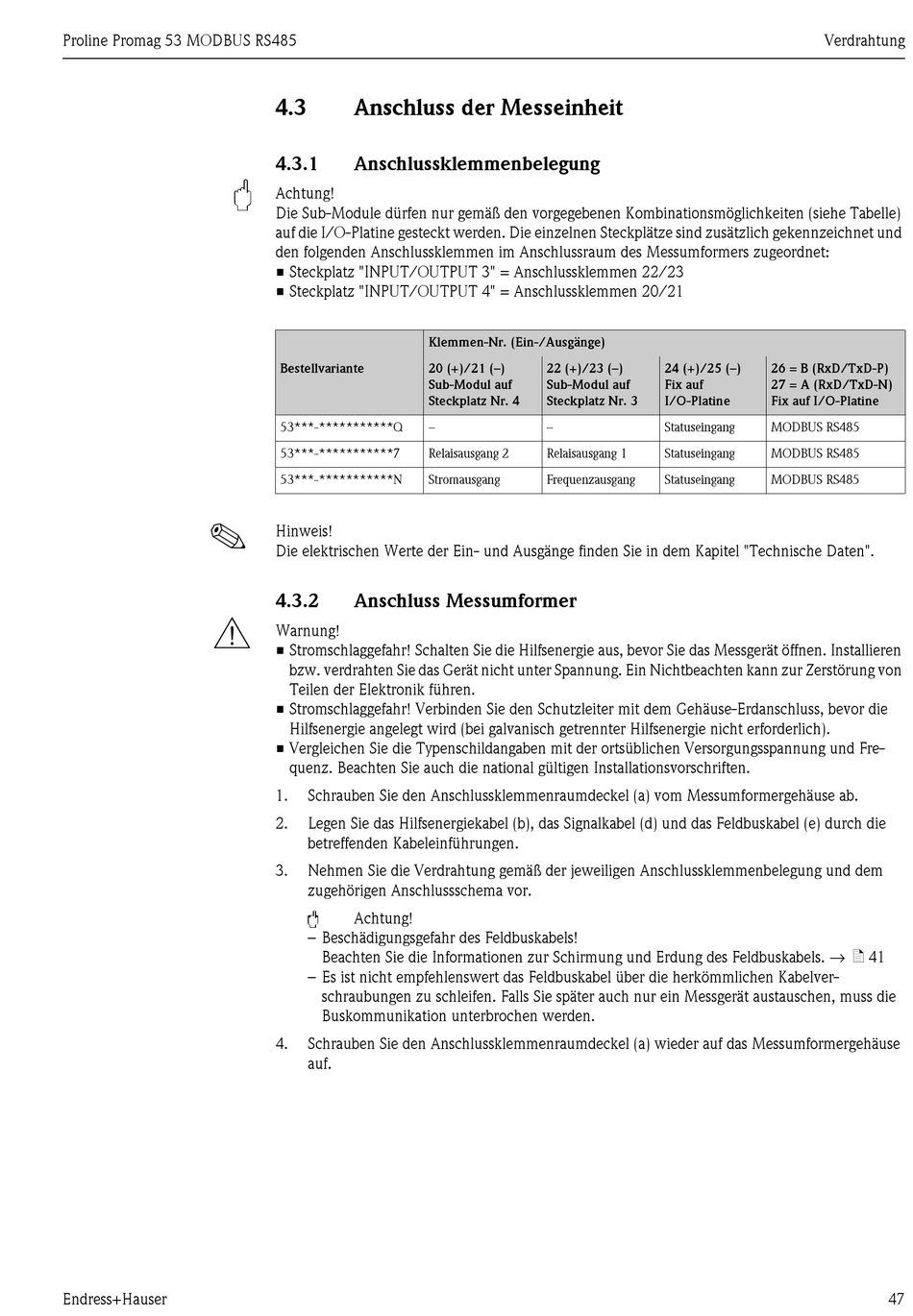

4.3

Anschluss der Messeinheit

4.3.1

Anschlussklemmenbelegung

"
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe Tabelle)
auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und
den folgenden Anschlussklemmen im Anschlussraum des Messumformers zugeordnet:
• Steckplatz "INPUT/OUTPUT 3" = Anschlussklemmen 22/23
• Steckplatz "INPUT/OUTPUT 4" = Anschlussklemmen 20/21
Bestellvariante
53***-***********Q
53***-***********7
53***-***********N
Hinweis!
Die elektrischen Werte der Ein- und Ausgänge finden Sie in dem Kapitel "Technische Daten".
4.3.2

Anschluss Messumformer

Warnung!
• Stromschlaggefahr! Schalten Sie die Hilfsenergie aus, bevor Sie das Messgerät öffnen. Installieren
bzw. verdrahten Sie das Gerät nicht unter Spannung. Ein Nichtbeachten kann zur Zerstörung von
Teilen der Elektronik führen.
• Stromschlaggefahr! Verbinden Sie den Schutzleiter mit dem Gehäuse-Erdanschluss, bevor die
Hilfsenergie angelegt wird (bei galvanisch getrennter Hilfsenergie nicht erforderlich).
• Vergleichen Sie die Typenschildangaben mit der ortsüblichen Versorgungsspannung und Fre-
quenz. Beachten Sie auch die national gültigen Installationsvorschriften.
1. Schrauben Sie den Anschlussklemmenraumdeckel (a) vom Messumformergehäuse ab.
2. Legen Sie das Hilfsenergiekabel (b), das Signalkabel (d) und das Feldbuskabel (e) durch die
betreffenden Kabeleinführungen.
3. Nehmen Sie die Verdrahtung gemäß der jeweiligen Anschlussklemmenbelegung und dem
zugehörigen Anschlussschema vor.
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
Beachten Sie die Informationen zur Schirmung und Erdung des Feldbuskabels. → ä 41
– Es ist nicht empfehlenswert das Feldbuskabel über die herkömmlichen Kabelver-
schraubungen zu schleifen. Falls Sie später auch nur ein Messgerät austauschen, muss die
Buskommunikation unterbrochen werden.
4. Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messumformergehäuse
auf.
Klemmen-Nr. (Ein-/Ausgänge)
20 (+)/21 (–) 22 (+)/23 (–)
Sub-Modul auf Sub-Modul auf
Steckplatz Nr. 4 Steckplatz Nr. 3
– –
Relaisausgang 2 Relaisausgang 1
Stromausgang Frequenzausgang
Verdrahtung
24 (+)/25 (–) 26 = B (RxD/TxD-P)
Fix auf 27 = A (RxD/TxD-N)
I/O-Platine Fix auf I/O-Platine
Statuseingang MODBUS RS485
Statuseingang MODBUS RS485
Statuseingang MODBUS RS485
47
