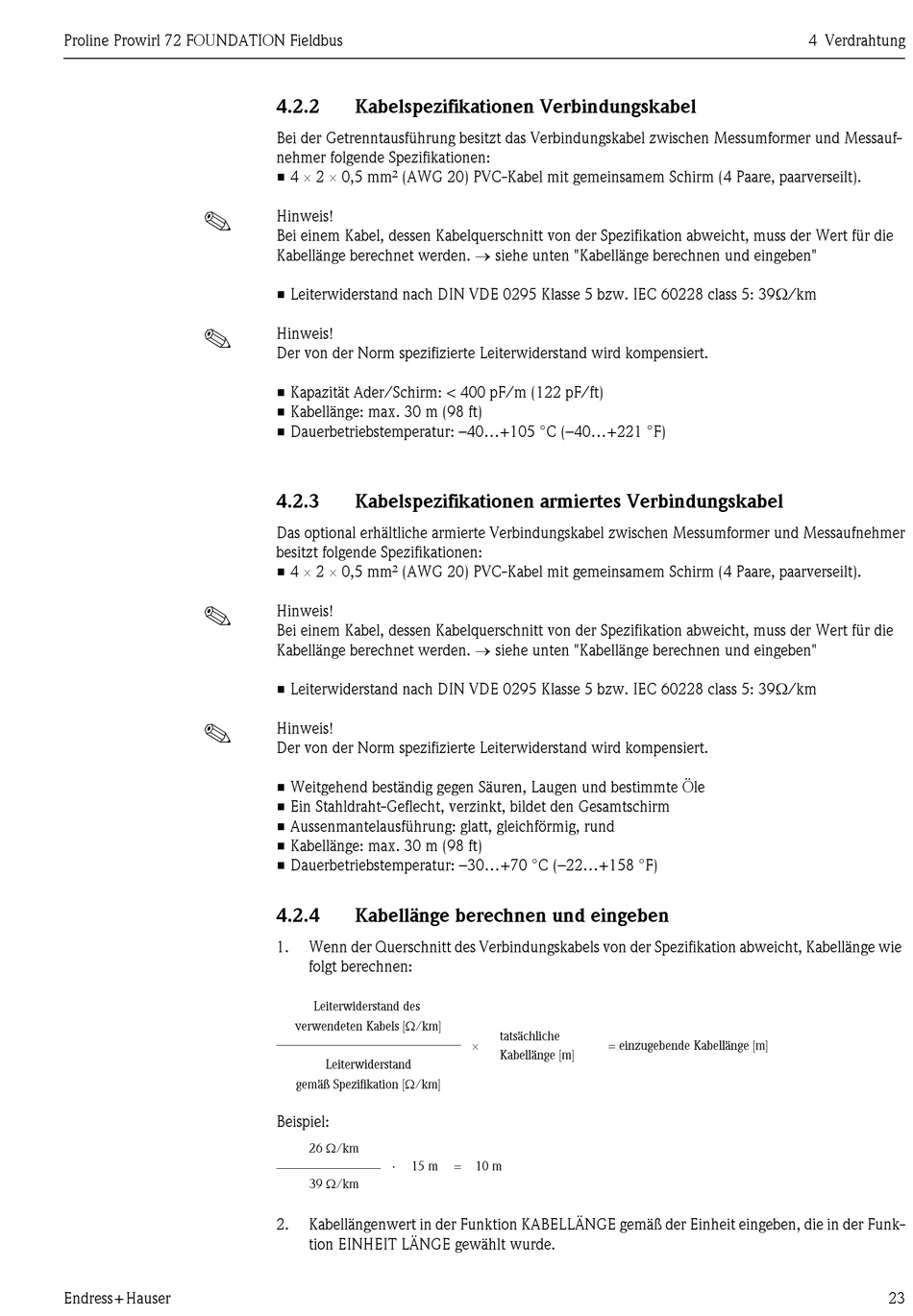

4.2.2

Kabelspezifikationen Verbindungskabel

Bei der Getrenntausführung besitzt das Verbindungskabel zwischen Messumformer und Messauf-
nehmer folgende Spezifikationen:
• 4 2 0,5 mm² (AWG 20) PVC-Kabel mit gemeinsamem Schirm (4 Paare, paarverseilt).
Hinweis!
Bei einem Kabel, dessen Kabelquerschnitt von der Spezifikation abweicht, muss der Wert für die
Kabellänge berechnet werden.  siehe unten "Kabellänge berechnen und eingeben"
• Leiterwiderstand nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 class 5: 39/km
Hinweis!
Der von der Norm spezifizierte Leiterwiderstand wird kompensiert.
• Kapazität Ader/Schirm: < 400 pF/m (122 pF/ft)
• Kabellänge: max. 30 m (98 ft)
• Dauerbetriebstemperatur: –40...+105 °C (–40...+221 °F)
4.2.3 Kabelspezifikationen armiertes Verbindungskabel
Das optional erhältliche armierte Verbindungskabel zwischen Messumformer und Messaufnehmer
besitzt folgende Spezifikationen:
• 4 2 0,5 mm² (AWG 20) PVC-Kabel mit gemeinsamem Schirm (4 Paare, paarverseilt).
Hinweis!
Bei einem Kabel, dessen Kabelquerschnitt von der Spezifikation abweicht, muss der Wert für die
Kabellänge berechnet werden.  siehe unten "Kabellänge berechnen und eingeben"
• Leiterwiderstand nach DIN VDE 0295 Klasse 5 bzw. IEC 60228 class 5: 39/km
Hinweis!
Der von der Norm spezifizierte Leiterwiderstand wird kompensiert.
• Weitgehend beständig gegen Säuren, Laugen und bestimmte Öle
• Ein Stahldraht-Geflecht, verzinkt, bildet den Gesamtschirm
• Aussenmantelausführung: glatt, gleichförmig, rund
• Kabellänge: max. 30 m (98 ft)
• Dauerbetriebstemperatur: –30...+70 °C (–22...+158 °F)
4.2.4 Kabellänge berechnen und eingeben
1. Wenn der Querschnitt des Verbindungskabels von der Spezifikation abweicht, Kabellänge wie
folgt berechnen:
Leiterwiderstand des
verwendeten Kabels [/km]
Leiterwiderstand
gemäß Spezifikation [/km]
Beispiel:
26 /km

15 m
39 /km
2. Kabellängenwert in der Funktion KABELLÄNGE gemäß der Einheit eingeben, die in der Funk-
tion EINHEIT LÄNGE gewählt wurde.
tatsächliche

= einzugebende Kabellänge [m]
Kabellänge [m]
= 10 m
