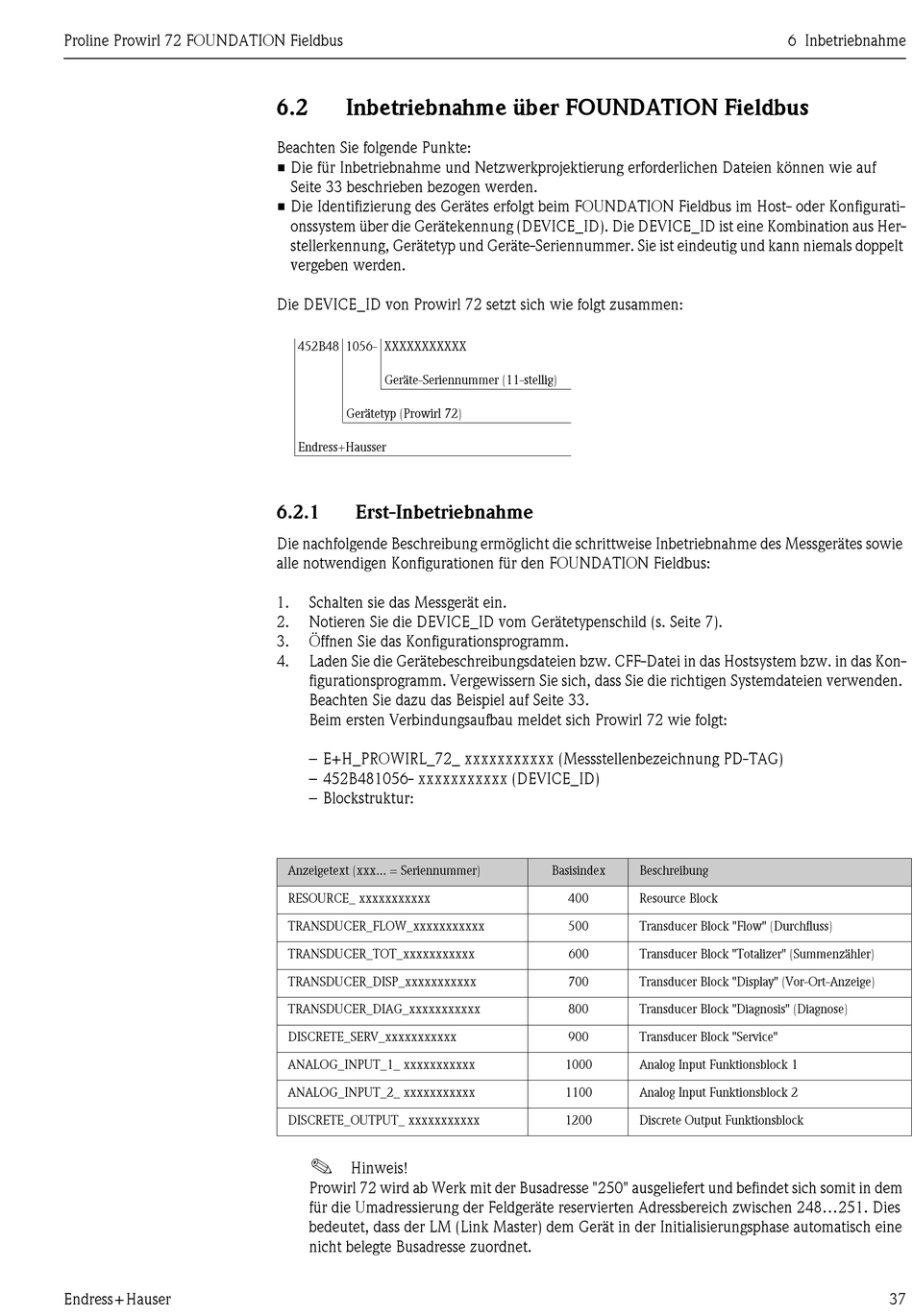

6.2
Inbetriebnahme über FOUNDATION Fieldbus
Beachten Sie folgende Punkte:
• Die für Inbetriebnahme und Netzwerkprojektierung erforderlichen Dateien können wie auf
Seite 33 beschrieben bezogen werden.
• Die Identifizierung des Gerätes erfolgt beim FOUNDATION Fieldbus im Host- oder Konfigurati-
onssystem über die Gerätekennung (DEVICE_ID). Die DEVICE_ID ist eine Kombination aus Her-
stellerkennung, Gerätetyp und Geräte-Seriennummer. Sie ist eindeutig und kann niemals doppelt
vergeben werden.
Die DEVICE_ID von Prowirl 72 setzt sich wie folgt zusammen:
452B48 1056- XXXXXXXXXXX
Geräte-Seriennummer (11-stellig)
Gerätetyp (Prowirl 72)
Endress+Hausser
6.2.1
Erst-Inbetriebnahme
Die nachfolgende Beschreibung ermöglicht die schrittweise Inbetriebnahme des Messgerätes sowie
alle notwendigen Konfigurationen für den FOUNDATION Fieldbus:
1.
Schalten sie das Messgerät ein.
2.
Notieren Sie die DEVICE_ID vom Gerätetypenschild (s. Seite 7).
3.
Öffnen Sie das Konfigurationsprogramm.
4.
Laden Sie die Gerätebeschreibungsdateien bzw. CFF-Datei in das Hostsystem bzw. in das Kon-
figurationsprogramm. Vergewissern Sie sich, dass Sie die richtigen Systemdateien verwenden.
Beachten Sie dazu das Beispiel auf Seite 33.
Beim ersten Verbindungsaufbau meldet sich Prowirl 72 wie folgt:
– E+H_PROWIRL_72_ xxxxxxxxxxx (Messstellenbezeichnung PD-TAG)
– 452B481056- xxxxxxxxxxx (DEVICE_ID)
– Blockstruktur:
Anzeigetext (xxx... = Seriennummer)
RESOURCE_ xxxxxxxxxxx
TRANSDUCER_FLOW_xxxxxxxxxxx
TRANSDUCER_TOT_xxxxxxxxxxx
TRANSDUCER_DISP_xxxxxxxxxxx
TRANSDUCER_DIAG_xxxxxxxxxxx
DISCRETE_SERV_xxxxxxxxxxx
ANALOG_INPUT_1_ xxxxxxxxxxx
ANALOG_INPUT_2_ xxxxxxxxxxx
DISCRETE_OUTPUT_ xxxxxxxxxxx
!
Hinweis!
Prowirl 72 wird ab Werk mit der Busadresse "250" ausgeliefert und befindet sich somit in dem
für die Umadressierung der Feldgeräte reservierten Adressbereich zwischen 248...251. Dies
bedeutet, dass der LM (Link Master) dem Gerät in der Initialisierungsphase automatisch eine
nicht belegte Busadresse zuordnet.
Basisindex
Beschreibung
400
Resource Block
500
Transducer Block "Flow" (Durchfluss)
600
Transducer Block "Totalizer" (Summenzähler)
700
Transducer Block "Display" (Vor-Ort-Anzeige)
800
Transducer Block "Diagnosis" (Diagnose)
900
Transducer Block "Service"
1000
Analog Input Funktionsblock 1
1100
Analog Input Funktionsblock 2
1200
Discrete Output Funktionsblock
