Technische Information

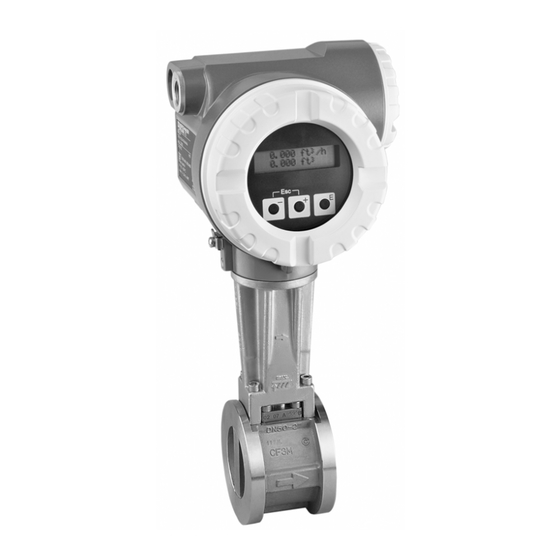

Proline Prowirl 73
Die zuverlässige Durchflussmessung von Gas, Dampf
und Flüssigkeiten.
Zweileiter-Massemessung von Sattdampf.
Anwendungsbereich
Zur universellen Messung des Volumen- oder Masse-
stroms von Dampf, Wasser (nach IAPWS-IF97 ASME),
Erdgas (nach AGA NX-19), Druckluft und sonstigen
Gasen und Flüssigkeiten.
Maximale Anwendungsvielfalt durch:
• Messstofftemperaturbereich von –200 bis +400 °C
• Druckstufen bis PN40/Cl300
(höhere Druckstufen in Vorbereitung)
Zulassungen für den explosionsgefährdeten Bereich:
• ATEX, FM, CSA, TIIS
Anbindung an alle gängigen Prozessleitsysteme:
• HART, PROFIBUS PAPROFIBUS PA, FOUNDATION
Fieldbus
Relevante Sicherheitsaspekte:
• DGRL, SIL-1
TI064D/06/de/03.05
50106387
Ihre Vorteile
Prowirl 73 bietet Ihnen eine komplette Sattdampf oder
Flüssigkeits-Massemesstelle in einem einzigen Gerät:
der Massefluss wird aus den Messvariablen Volumenfluss
und Temperatur im integrierten Durchflussrechner
berechnet.
Für überhitzte Dampf- oder Gasanwendungen kann
optional ein externer Druckwert, und bei Wärme-
differenzmessungen ein externer Temperaturwert
eingelesen werden.
Der in über 100'000 Anwendungen bewährte und
robuste Prowirl Messaufnehmer bietet:
• Multivariable Durchflussmessung
im kompakten Design
• Hohe Unempfindlichkeit gegen:
– Vibrationen (über 1 g in allen Achsen)
– Temperaturschocks (>150 K/s)
– Verschmutzte Messstoffe
– Wasserschläge
• Keine Wartung, keine beweglichen Teile,
keine Nullpunktdrift
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Prowirl 73
Inhaltszusammenfassung für Endress+Hauser Proline Prowirl 73
- Seite 1 Technische Information Proline Prowirl 73 Die zuverlässige Durchflussmessung von Gas, Dampf und Flüssigkeiten. Zweileiter-Massemessung von Sattdampf. Anwendungsbereich Ihre Vorteile Zur universellen Messung des Volumen- oder Masse- Prowirl 73 bietet Ihnen eine komplette Sattdampf oder stroms von Dampf, Wasser (nach IAPWS-IF97 ASME), Flüssigkeits-Massemesstelle in einem einzigen Gerät:...
-
Seite 2: Arbeitsweise Und Systemaufbau
Prowirl-DSC-Sensoren. Der DSC-Sensor ist berstgetestet (bis über 400 bar), vibrations- und temperaturschockgetestet (Temperaturschocks von 150 K/s). Im Prowirl 73 wird die bewährte kapazitive Messtechnik von Endress+Hauser eingesetzt, mit der bereits weltweit mehr als 100’000 Vortex-Messtellen ausgerüstet sind. Der von Endress+Hauser patentierte DSC-Sensor (Differ- ential Switched Capacitance) ist vollständig mechanisch aus-... -
Seite 3: Eingangskenngrößen
Proline Prowirl 73 F, W Temperaturmessung Zusätzlich zum Volumenfluss wird vom Messgerät auch die Temperatur gemessen. Die Temperaturmessung erfolgt über ein Widerstandsthermometer Pt 1000, welches sich im Paddel des DSC-Sensors, d.h. in direkter Nähe zum Messstoff, befindet (→ Page 2, Abb. Pt 1000). -
Seite 4: Ausgangskenngrößen
= 9 m/s Hinweis! Mit Hilfe des Auswahl- und Auslegungsprogramms Applicator können Sie die genauen Werte für den von Ihnen eingesetzten Messstoff ermitteln. Sie erhalten den Applicator über Ihr Endress+Hauser Vertriebsbüro oder im Internet unter www.endress.com. Messbereich für Gase [m³/h bzw. Nm³/h] Der Messbereichsanfang ist bei Gasen von der Dichte abhängig. - Seite 5 Proline Prowirl 73 F, W Wahlweise konfigurierbar als: – Frequenzausgang: Endfrequenz 0...1’000 Hz (f = 1‘250 Hz) – Impulsausgang: Pulswertigkeit und -polarität wählbar, Pulsbreite einstellbar (0,005...2 s) Impulsfrequenz max. 100 Hz – Statusausgang: Konfigurierbar für Fehlermeldungen oder Durchfluss- , Temperatur- oder Druckgrenzwerte –...
- Seite 6 Proline Prowirl 73 F, W Schleichmengen- Schaltpunkte für die Schleichmengenunterdrückung frei wählbar unterdrückung Galvanische Trennung Alle elektrischen Anschlüsse sind galvanisch untereinander getrennt. Hilfsenergie Elektrischer Anschluss A0001897 Elektrischer Anschluss Prowirl 73 - HART: Hilfenergie, Stromausgang - PROFIBUS PA: 1 = PA+, 2 = PA–...
- Seite 7 Proline Prowirl 73 F, W Kabeleinführung Hilfsenergie- und Signalkabel (Ausgänge): • Kabeleinführung M20 x 1,5 (8...11,5 mm) • Gewinde für Kabeleinführung: ½" NPT, G ½", G ½" Shimada • Feldbusstecker Versorgungsausfall • Summenzähler bleibt auf dem zuletzt ermittelten Wert stehen (parametrierbar) •...
- Seite 8 Proline Prowirl 73 F, W 3. Anschlussschema ohne Prozessleitsystem 250W 0– 0– A0001776 Anschlussschema ohne Prozessleitsystem Prowirl 73 Cerabar-M oder anderer HART- und burst-fähiger Druck-, Temperatur- oder Dichte-Transmitter Speisetrenner RN221N Messgenauigkeit Referenzbedingungen Fehlergrenzen in Anlehnung an ISO/DIN 11631: 20...30 °C, 2...4 bar, Kalibrieranlage rückgeführt auf nationale Normale...
-
Seite 9: Einsatzbedingungen: Einbau
Proline Prowirl 73 F, W Einsatzbedingungen: Einbau Einbauhinweise Wirbelzähler benötigen ein voll ausgeprägtes Strömungsprofil als Vorraussetzung für eine korrekte Volumen- strommessung. Beachten Sie deshalb die nachfolgenden Hinweise für den Einbau des Messgerätes: Einbaulage Das Messgerät kann prinzipiell beliebig in die Rohrleitung eingebaut werden. - Seite 10 Proline Prowirl 73 F, W Rohrleitungsisolation Bei der Isolation ist sicherzustellen, dass eine genügend grosse Oberfläche der Gehäusestütze frei bleibt. Der nicht abgedeckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Überhitzung (bzw. vor Unterkühlung). Die maximal zulässige Isolationshöhe ist in den Abbildungen dargestellt. Diese gelten gleichermaßen für die Kompaktausführung und für den Messaufnehmer in der Getrenntausführung.
- Seite 11 Proline Prowirl 73 F, W Ein- und Auslaufstrecken Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, sind mindestens die untenstehenden Ein- und Auslaufstrecken einzuhalten. Sind mehrere Strömungsstörungen vorhanden, so ist die längste angegebene Einlaufstrecke einzuhalten. 15 x DN 5 x DN...
- Seite 12 A0001809 Aufbau zur Wärmedifferenzmessung von Sattdampf und Wasser Lochplatten-Strömungsgleichrichter Ist es nicht möglich, die erforderliche Einlaufstrecken einzuhalten, kann ein bei Endress+Hauser erhältlicher und speziell gestalteter Lochplatten-Strömungsgleichrichter eingebaut werden. Der Strömungsgleichrichter wird zwischen zwei Rohrleitungsflansche gespannt und durch die Montagebolzen zentriert. In der Regel verringert dies die erforderliche Einlaufstrecke auf 10 x DN bei voller Messgenauigkeit.
-
Seite 13: Einsatzbedingungen: Umgebung
Proline Prowirl 73 F, W Einsatzbedingungen: Umgebung Umgebungstemperatur • Kompaktausführung: –40...+70 °C (EEx-d Ausführung: –40...+60°C; ATEX II 1/2 GD-Ausführung/Staub-Ex: –20...+55°C) Display ablesbar zwischen –20 °C...+70 °C • Getrenntausführung: Messaufnehmer –40...+85 °C (ATEX II 1/2 GD-Ausführung/Staub-Ex: –20...+55°C) Messumformer –40...+80 °C (EEx-d Ausführung: –40...+60°C; ATEX II 1/2 GD-Ausführung/Staub-Ex: –20...+55°C) Display ablesbar zwischen –20 °C...+70 °C... -
Seite 14: Konstruktiver Aufbau
Proline Prowirl 73 F, W Druck-Temperatur-Kurve nach ANSI B16.5 und JIS, Edelstahl ANSI B 16.5: Class 150...300 → Prowirl 73 W und 73 F Class 600 → Prowirl 73 F (in Vorbereitung) JIS B2238 10...20 K → Prowirl 73 W und 73 F 40 K →... - Seite 15 Proline Prowirl 73 F, W Abmessungen Prowirl 73 W Zwischenflanschausführung für Flansche nach: • EN 1092-1 (DIN 2501), PN 10...40 • ANSI B16.5, Class 150...300 • JIS B2238, 10...20 K 149 (142)* 161...181** 141...151** 151 (144)* WARNUNG AVERTISSEMENT F06-72xxxxxx-06-00-00-xx-000 Abmessungen: A = Standard- und Ex i-Ausführung...
- Seite 16 Proline Prowirl 73 F, W Abmessungen Prowirl 73 F • EN 1092-1 (DIN 2501), PN 10...40, Ra = 6,3...12,5 mm, Dichtleiste nach EN 1092-1 Form B1 (DIN 2526 Form C), PN 10...40, Ra=6,3...12,5 µm Dichtleiste nach EN 1092-1 Form B2 (DIN 2526 Form E), PN 63...100, Ra=1,6...3,2 µm* Dichtleiste nach EN 2526 Form B2, PN 160, Ra=1,6...3,2 µm*...
- Seite 17 Proline Prowirl 73 F, W Tabelle Abmessungen Prowirl 73 F nach EN 1092-1 (DIN 2501) Druckstufe d [mm] D [mm] H [mm] L [mm] x [mm] Gewicht [kg] PN 40 17,3 95,0 PN 160* 17,3 105,0 PN 40 28,5 115,0...
- Seite 18 Proline Prowirl 73 F, W Tabelle Abmessungen Prowirl 73 F nach ANSI B16.5 Druckstufe d [mm] D [mm] H [mm] L [mm] x [mm] Gewicht [kg] Cl. 150 15,7 88,9 Schedule 40 Cl. 300 15,7 95,0 ½" Cl. 150 13,9...
- Seite 19 Proline Prowirl 73 F, W Tabelle Abmessungen Prowirl 73 F nach JIS B2238 Druckstufe d [mm] D [mm] H [mm] L [mm] x [mm] Gewicht [kg] Schedule 40 16,1 95,0 13,9 95,0 Schedule 80 40K* 13,9 115,0 Schedule 40 27,2...
- Seite 20 Proline Prowirl 73 F, W Abmessungen Strömungsgleichrichter nach EN (DIN)/ANSI/JIS F06-7xxxxxxx-06-00-06-xx-001 Strömungsgleichrichter nach EN (DIN)/ANSI/JIS, Werkstoff 1.4435 (316L) Tabelle: Abmessungen Strömungsgleichrichter 15 / 25 / 40 / 50 / 80 / 100 / 150 / 200 / 250 / 300 / ½"...
-
Seite 21: Anzeige Und Bedienoberfläche
• PROFIBUS PA • FOUNDATION Fieldbus • Endress+Hauser Serviceprotokoll Zertifikate und Zulassungen CE-Zeichen Das Messgerät erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassungen • Ex i: – ATEX/CENELEC II1/2G, EEx ia IIC T1...T6 (T1...T4 für PROFIBUS PA und FOUNDATION Fieldbus) II1/2GD, EEx ia IIC T1...T6 (T1...T4 für PROFIBUS PA und FOUNDATION Fieldbus) - Seite 22 Proline Prowirl 73 F, W Zertifizierung Das Durchflussmessgerät hat alle durchgeführten Testprozeduren erfolgreich bestanden und ist durch die FOUNDATION Fieldbus Fieldbus FOUNDATION zertifiziert und registriert. Das Messgerät erfüllt somit alle Anforderungen der nachfolgend genannten Spezifikationen: • Zertifiziert nach der FOUNDATION Fieldbus-Spezifikation •...
-
Seite 23: Ergänzende Dokumentationen
• ToF Tool - FieldTool Package • Fieldgate FXA 520 Ergänzende Dokumentationen • Betriebsanleitung Proline Prowirl 73 • Betriebsanleitung Proline Prowirl 73 PROFIBUS PA • Betriebsanleitung Proline Prowirl 73 FOUNDATION Fieldbus • Zugehörige Ex-Dokumentationen • System Information Proline Prowirl 72/73 •... - Seite 24 Proline Prowirl 73 F, W Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG GmbH+Co. KG Information Feldservice Hannover Lehnergasse 4 Sternenhofstraße 21 Colmarer Str. 6 Auftrag Ersatzteile/Reparatur Ratingen 1230 Wien 4153 Reinach/BL 1...
