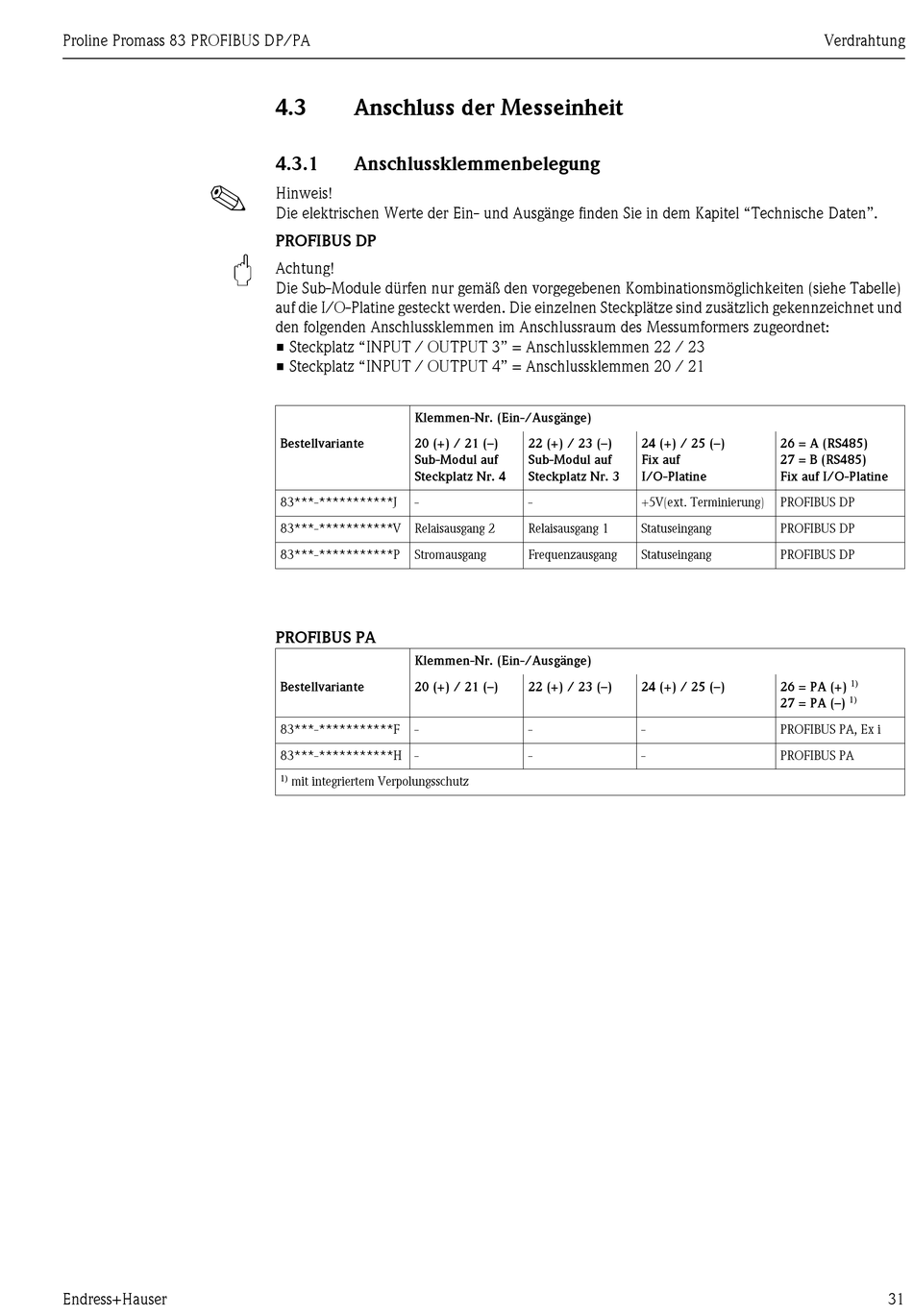

4.3

Anschluss der Messeinheit

4.3.1

Anschlussklemmenbelegung

Hinweis!
Die elektrischen Werte der Ein- und Ausgänge finden Sie in dem Kapitel "Technische Daten".
PROFIBUS DP
"
Achtung!
Die Sub-Module dürfen nur gemäß den vorgegebenen Kombinationsmöglichkeiten (siehe Tabelle)
auf die I/O-Platine gesteckt werden. Die einzelnen Steckplätze sind zusätzlich gekennzeichnet und
den folgenden Anschlussklemmen im Anschlussraum des Messumformers zugeordnet:
• Steckplatz "INPUT / OUTPUT 3" = Anschlussklemmen 22 / 23
• Steckplatz "INPUT / OUTPUT 4" = Anschlussklemmen 20 / 21
Bestellvariante
83***-***********J
83***-***********V
83***-***********P
PROFIBUS PA
Bestellvariante
83***-***********F
83***-***********H -
1)
mit integriertem Verpolungsschutz
Klemmen-Nr. (Ein-/Ausgänge)
20 (+) / 21 (–) 22 (+) / 23 (–)
Sub-Modul auf Sub-Modul auf
Steckplatz Nr. 4 Steckplatz Nr. 3
- -
Relaisausgang 2 Relaisausgang 1
Stromausgang Frequenzausgang
Klemmen-Nr. (Ein-/Ausgänge)
20 (+) / 21 (–) 22 (+) / 23 (–)
- -
-
24 (+) / 25 (–) 26 = A (RS485)
Fix auf 27 = B (RS485)
I/O-Platine Fix auf I/O-Platine
+5V(ext. Terminierung) PROFIBUS DP
Statuseingang PROFIBUS DP
Statuseingang PROFIBUS DP
24 (+) / 25 (–) 26 = PA (+)
27 = PA (–)
- PROFIBUS PA, Ex i
- PROFIBUS PA
Verdrahtung
1)
1)
