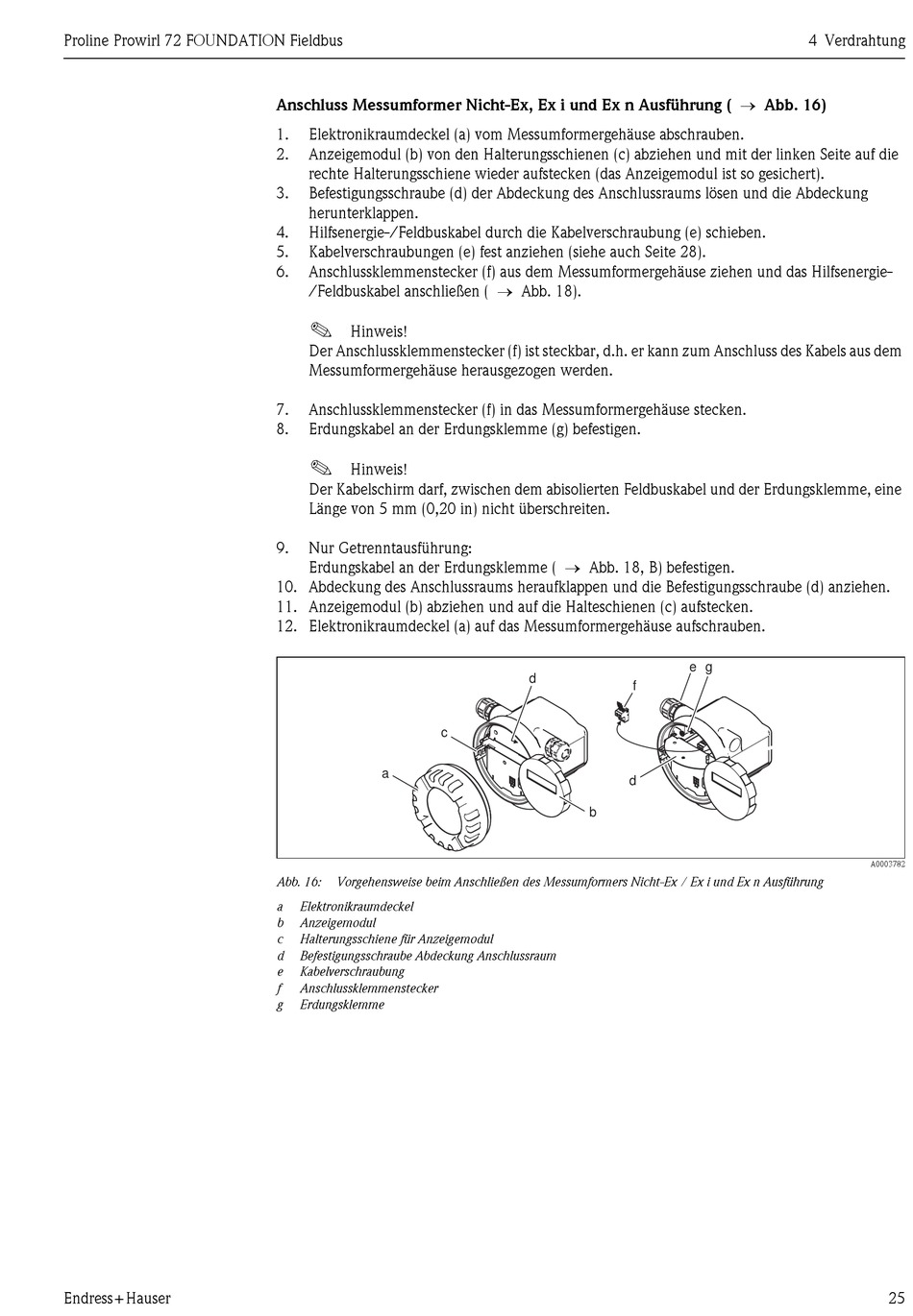

Endress+Hauser Proline Prowirl 72 FOUNDATION Fieldbus Betriebsanleitung Seite 25

Proline Prowirl 72 FOUNDATION Fieldbus
Endress + Hauser
Anschluss Messumformer Nicht-Ex, Ex i und Ex n Ausführung (Abb. 16)
1. Elektronikraumdeckel (a) vom Messumformergehäuse abschrauben.
2. Anzeigemodul (b) von den Halterungsschienen (c) abziehen und mit der linken Seite auf die
rechte Halterungsschiene wieder aufstecken (das Anzeigemodul ist so gesichert).
3. Befestigungsschraube (d) der Abdeckung des Anschlussraums lösen und die Abdeckung
herunterklappen.
4. Hilfsenergie-/Feldbuskabel durch die Kabelverschraubung (e) schieben.
5. Kabelverschraubungen (e) fest anziehen (siehe auch Seite 28).
6. Anschlussklemmenstecker (f) aus dem Messumformergehäuse ziehen und das Hilfsenergie-
/Feldbuskabel anschließen (Abb. 18).
!
Hinweis!
Der Anschlussklemmenstecker (f) ist steckbar, d.h. er kann zum Anschluss des Kabels aus dem
Messumformergehäuse herausgezogen werden.
7. Anschlussklemmenstecker (f) in das Messumformergehäuse stecken.
8. Erdungskabel an der Erdungsklemme (g) befestigen.
!
Hinweis!
Der Kabelschirm darf, zwischen dem abisolierten Feldbuskabel und der Erdungsklemme, eine
Länge von 5 mm (0,20 in) nicht überschreiten.
Nur Getrenntausführung: 
9.
Erdungskabel an der Erdungsklemme (Abb. 18, B) befestigen.
10. Abdeckung des Anschlussraums heraufklappen und die Befestigungsschraube (d) anziehen.
11. Anzeigemodul (b) abziehen und auf die Halteschienen (c) aufstecken.
12. Elektronikraumdeckel (a) auf das Messumformergehäuse aufschrauben.
c
a
Abb. 16: Vorgehensweise beim Anschließen des Messumformers Nicht-Ex / Ex i und Ex n Ausführung
a Elektronikraumdeckel
b Anzeigemodul
c Halterungsschiene für Anzeigemodul
d Befestigungsschraube Abdeckung Anschlussraum
e Kabelverschraubung
f Anschlussklemmenstecker
g Erdungsklemme
e
d
f
d
b
4 Verdrahtung
g
A0003782
