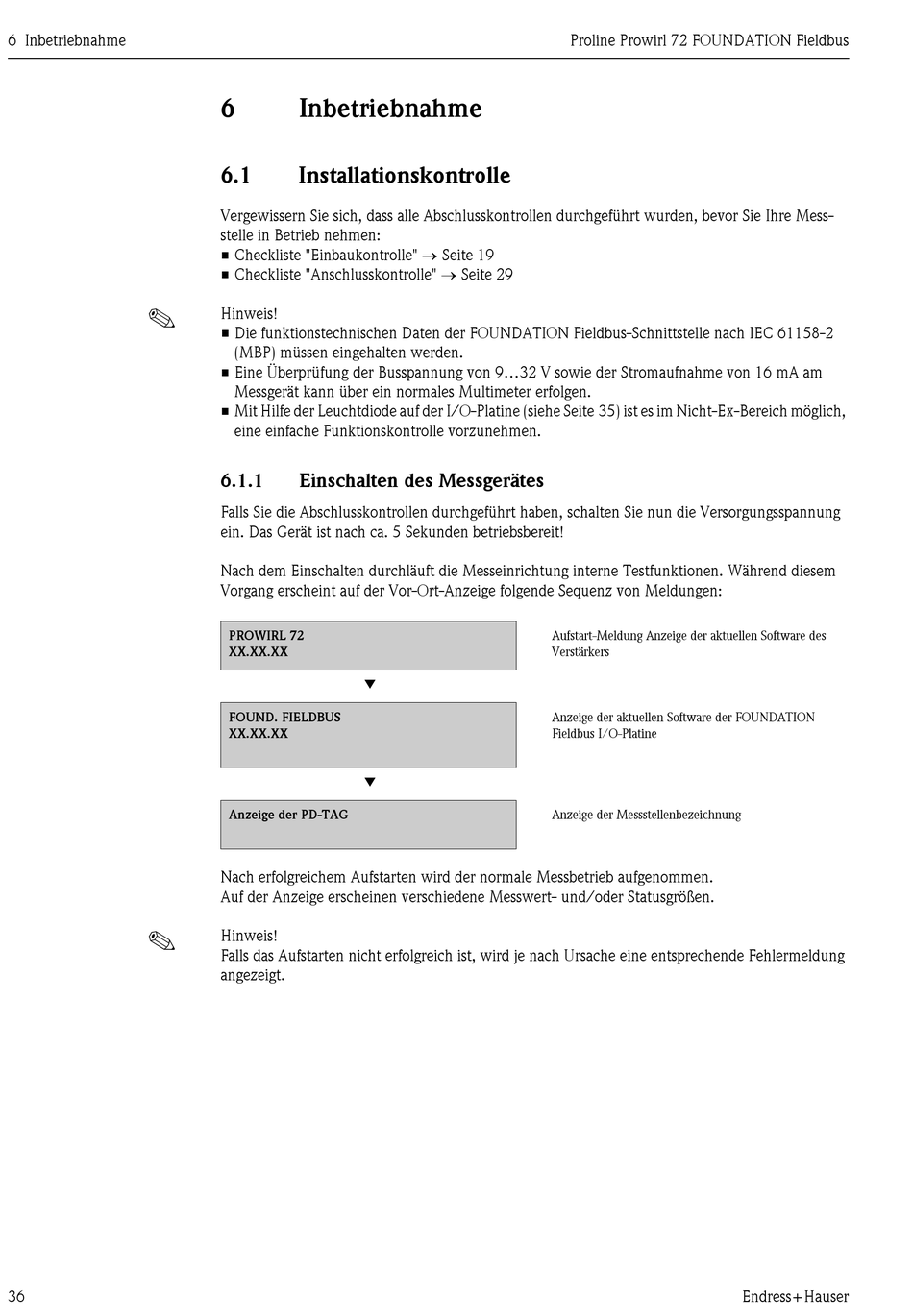

6 Inbetriebnahme
!
!
36
6
Inbetriebnahme
6.1
Installationskontrolle
Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Mess-
stelle in Betrieb nehmen:
• Checkliste "Einbaukontrolle" Seite 19
• Checkliste "Anschlusskontrolle" Seite 29
Hinweis!
• Die funktionstechnischen Daten der FOUNDATION Fieldbus-Schnittstelle nach IEC 61158-2
(MBP) müssen eingehalten werden.
• Eine Überprüfung der Busspannung von 9...32 V sowie der Stromaufnahme von 16 mA am
Messgerät kann über ein normales Multimeter erfolgen.
• Mit Hilfe der Leuchtdiode auf der I/O-Platine (siehe Seite 35) ist es im Nicht-Ex-Bereich möglich,
eine einfache Funktionskontrolle vorzunehmen.
6.1.1
Einschalten des Messgerätes
Falls Sie die Abschlusskontrollen durchgeführt haben, schalten Sie nun die Versorgungsspannung
ein. Das Gerät ist nach ca. 5 Sekunden betriebsbereit!
Nach dem Einschalten durchläuft die Messeinrichtung interne Testfunktionen. Während diesem
Vorgang erscheint auf der Vor-Ort-Anzeige folgende Sequenz von Meldungen:
PROWIRL 72
XX.XX.XX
▼
FOUND. FIELDBUS
XX.XX.XX
▼
Anzeige der PD-TAG
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen.
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung
angezeigt.
Proline Prowirl 72 FOUNDATION Fieldbus
Aufstart-Meldung Anzeige der aktuellen Software des
Verstärkers
Anzeige der aktuellen Software der FOUNDATION
Fieldbus I/O-Platine
Anzeige der Messstellenbezeichnung
