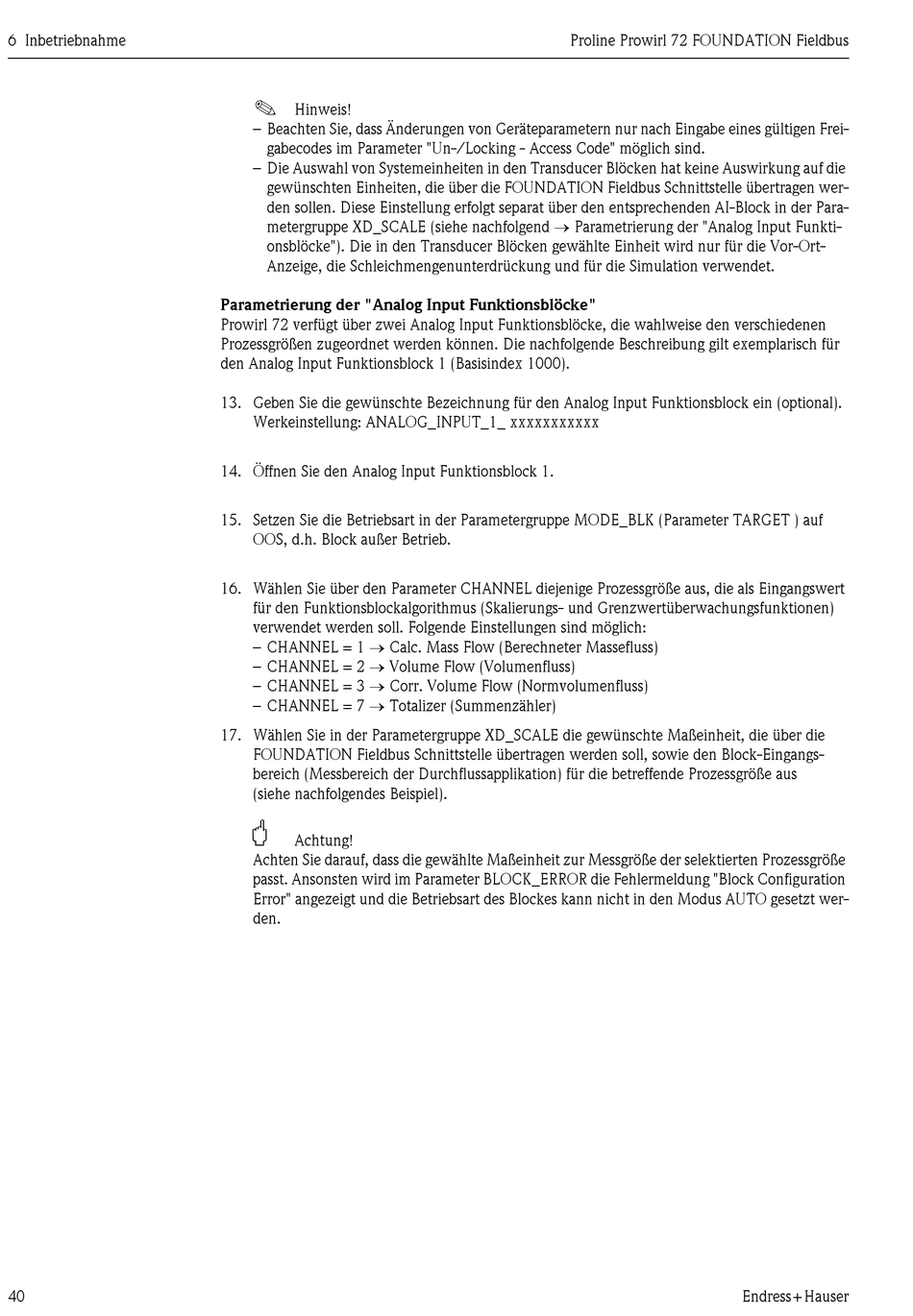

Endress+Hauser Proline Prowirl 72 FOUNDATION Fieldbus Betriebsanleitung Seite 40

6 Inbetriebnahme
40
!
Hinweis!
– Beachten Sie, dass Änderungen von Geräteparametern nur nach Eingabe eines gültigen Frei-
gabecodes im Parameter "Un-/Locking - Access Code" möglich sind.
– Die Auswahl von Systemeinheiten in den Transducer Blöcken hat keine Auswirkung auf die
gewünschten Einheiten, die über die FOUNDATION Fieldbus Schnittstelle übertragen wer-
den sollen. Diese Einstellung erfolgt separat über den entsprechenden AI-Block in der Para-
metergruppe XD_SCALE (siehe nachfolgend  Parametrierung der "Analog Input Funkti-
onsblöcke"). Die in den Transducer Blöcken gewählte Einheit wird nur für die Vor-Ort-
Anzeige, die Schleichmengenunterdrückung und für die Simulation verwendet.
Parametrierung der "Analog Input Funktionsblöcke"
Prowirl 72 verfügt über zwei Analog Input Funktionsblöcke, die wahlweise den verschiedenen
Prozessgrößen zugeordnet werden können. Die nachfolgende Beschreibung gilt exemplarisch für
den Analog Input Funktionsblock 1 (Basisindex 1000).
13. Geben Sie die gewünschte Bezeichnung für den Analog Input Funktionsblock ein (optional).
Werkeinstellung: ANALOG_INPUT_1_ xxxxxxxxxxx
14. Öffnen Sie den Analog Input Funktionsblock 1.
15. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET ) auf
OOS, d.h. Block außer Betrieb.
16. Wählen Sie über den Parameter CHANNEL diejenige Prozessgröße aus, die als Eingangswert
für den Funktionsblockalgorithmus (Skalierungs- und Grenzwertüberwachungsfunktionen)
verwendet werden soll. Folgende Einstellungen sind möglich:
– CHANNEL = 1 Calc. Mass Flow (Berechneter Massefluss)
– CHANNEL = 2  Volume Flow (Volumenfluss)
– CHANNEL = 3  Corr. Volume Flow (Normvolumenfluss)
– CHANNEL = 7  Totalizer (Summenzähler)
17. Wählen Sie in der Parametergruppe XD_SCALE die gewünschte Maßeinheit, die über die
FOUNDATION Fieldbus Schnittstelle übertragen werden soll, sowie den Block-Eingangs-
bereich (Messbereich der Durchflussapplikation) für die betreffende Prozessgröße aus 
(siehe nachfolgendes Beispiel).
"
Achtung!
Achten Sie darauf, dass die gewählte Maßeinheit zur Messgröße der selektierten Prozessgröße
passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung "Block Configuration
Error" angezeigt und die Betriebsart des Blockes kann nicht in den Modus AUTO gesetzt wer-
den.
