3 Montage
!
14

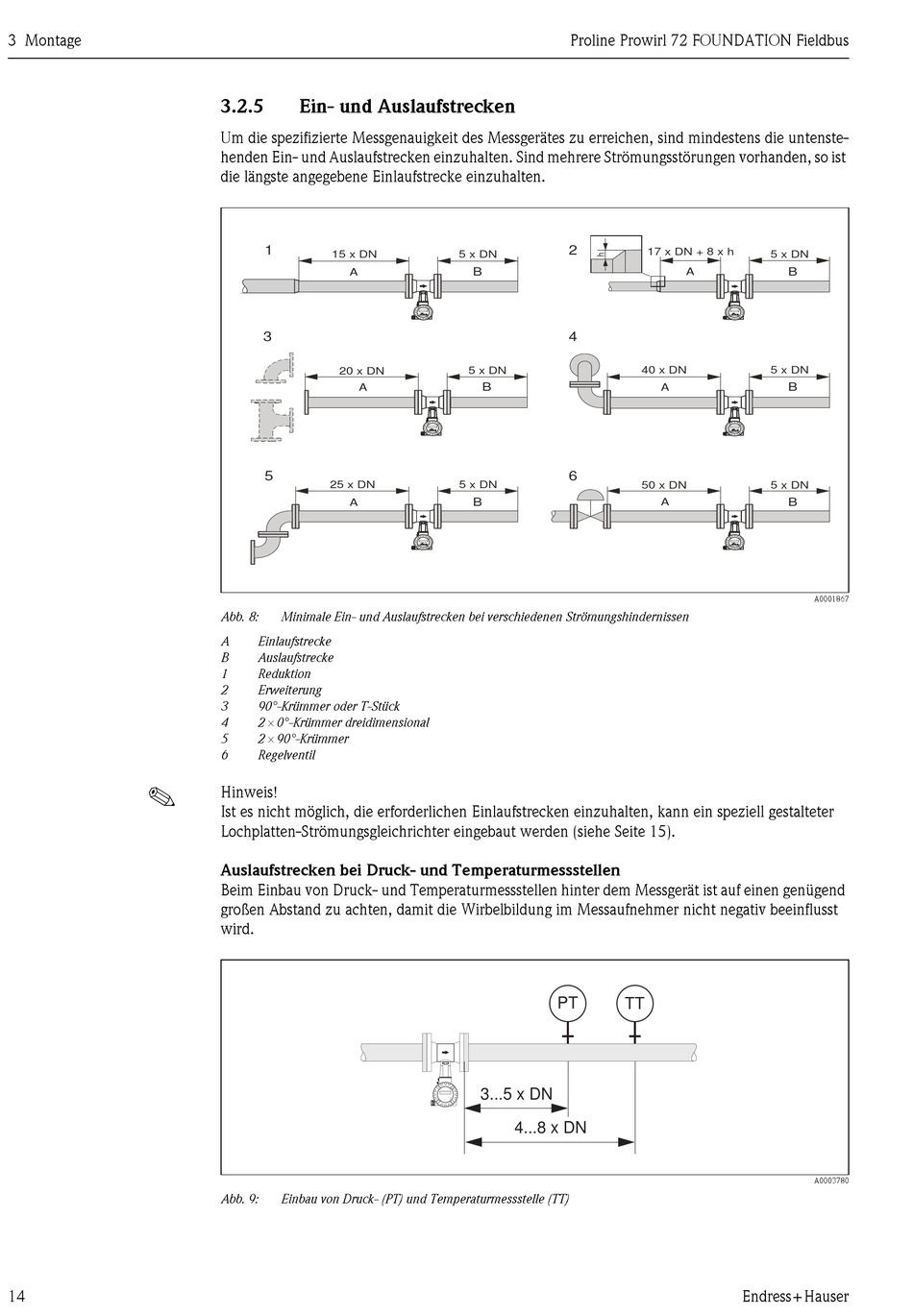

3.2.5

Ein- und Auslaufstrecken

Um die spezifizierte Messgenauigkeit des Messgerätes zu erreichen, sind mindestens die untenste-
henden Ein- und Auslaufstrecken einzuhalten. Sind mehrere Strömungsstörungen vorhanden, so ist
die längste angegebene Einlaufstrecke einzuhalten.
1
15 x DN
A
3
20 x DN
A
5
25 x DN
A
Abb. 8:
Minimale Ein- und Auslaufstrecken bei verschiedenen Strömungshindernissen
A
Einlaufstrecke
B
Auslaufstrecke
1
Reduktion
2
Erweiterung
3
90°-Krümmer oder T-Stück
2  0°-Krümmer dreidimensional
4
2  90°-Krümmer
5
6
Regelventil
Hinweis!
Ist es nicht möglich, die erforderlichen Einlaufstrecken einzuhalten, kann ein speziell gestalteter
Lochplatten-Strömungsgleichrichter eingebaut werden (siehe Seite 15).
Auslaufstrecken bei Druck- und Temperaturmessstellen
Beim Einbau von Druck- und Temperaturmessstellen hinter dem Messgerät ist auf einen genügend
großen Abstand zu achten, damit die Wirbelbildung im Messaufnehmer nicht negativ beeinflusst
wird.
Abb. 9:
Einbau von Druck- (PT) und Temperaturmessstelle (TT)
Proline Prowirl 72 FOUNDATION Fieldbus
2
5 x DN
B
4
5 x DN
B
6
5 x DN
B
PT
3...5 x DN
Esc
-
+
E
4...8 x DN
17 x DN + 8 x h
5 x DN
A
B
40 x DN
5 x DN
B
A
50 x DN
5 x DN
A
B
TT
Endress + Hauser
A0001867
A0003780
