Endress+Hauser Proline Prowirl 72 FOUNDATION Fieldbus Betriebsanleitung Seite 110

11 Bedienung über FOUNDATION Fieldbus
110

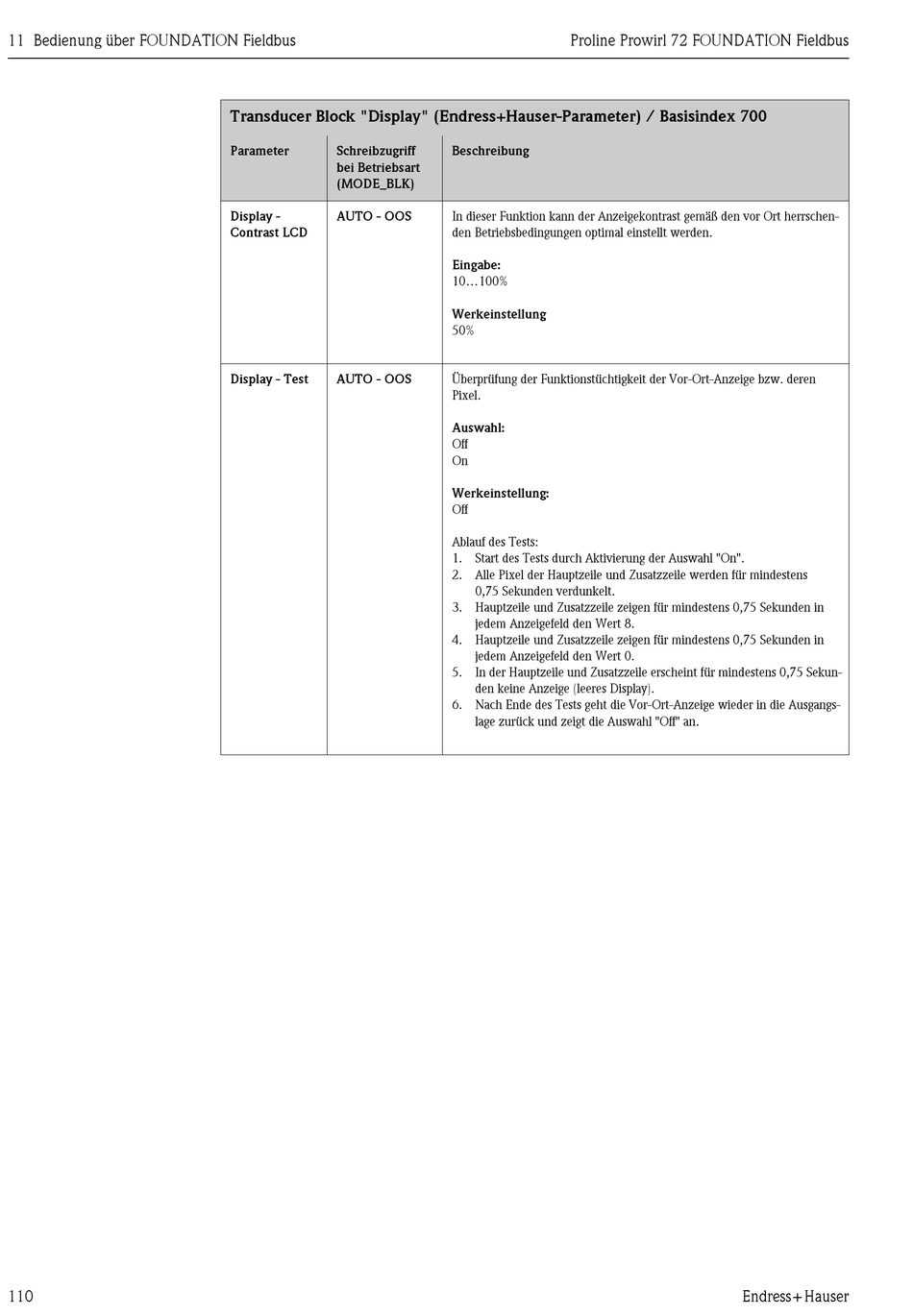

Transducer Block "Display" (Endress+Hauser-Parameter) / Basisindex 700
Parameter Schreibzugriff
bei Betriebsart
(MODE_BLK)
Display - 
AUTO - OOS
Contrast LCD
Display - Test AUTO - OOS
Proline Prowirl 72 FOUNDATION Fieldbus
Beschreibung
In dieser Funktion kann der Anzeigekontrast gemäß den vor Ort herrschen-
den Betriebsbedingungen optimal einstellt werden.
Eingabe:
10...100%
Werkeinstellung
50%
Überprüfung der Funktionstüchtigkeit der Vor-Ort-Anzeige bzw. deren
Pixel.
Auswahl:
Off
On
Werkeinstellung:
Off
Ablauf des Tests:
1. Start des Tests durch Aktivierung der Auswahl "On".
2. Alle Pixel der Hauptzeile und Zusatzzeile werden für mindestens 
0,75 Sekunden verdunkelt.
3. Hauptzeile und Zusatzzeile zeigen für mindestens 0,75 Sekunden in
jedem Anzeigefeld den Wert 8.
4. Hauptzeile und Zusatzzeile zeigen für mindestens 0,75 Sekunden in
jedem Anzeigefeld den Wert 0.
5. In der Hauptzeile und Zusatzzeile erscheint für mindestens 0,75 Sekun-
den keine Anzeige (leeres Display).
6. Nach Ende des Tests geht die Vor-Ort-Anzeige wieder in die Ausgangs-
lage zurück und zeigt die Auswahl "Off" an.
Endress + Hauser
